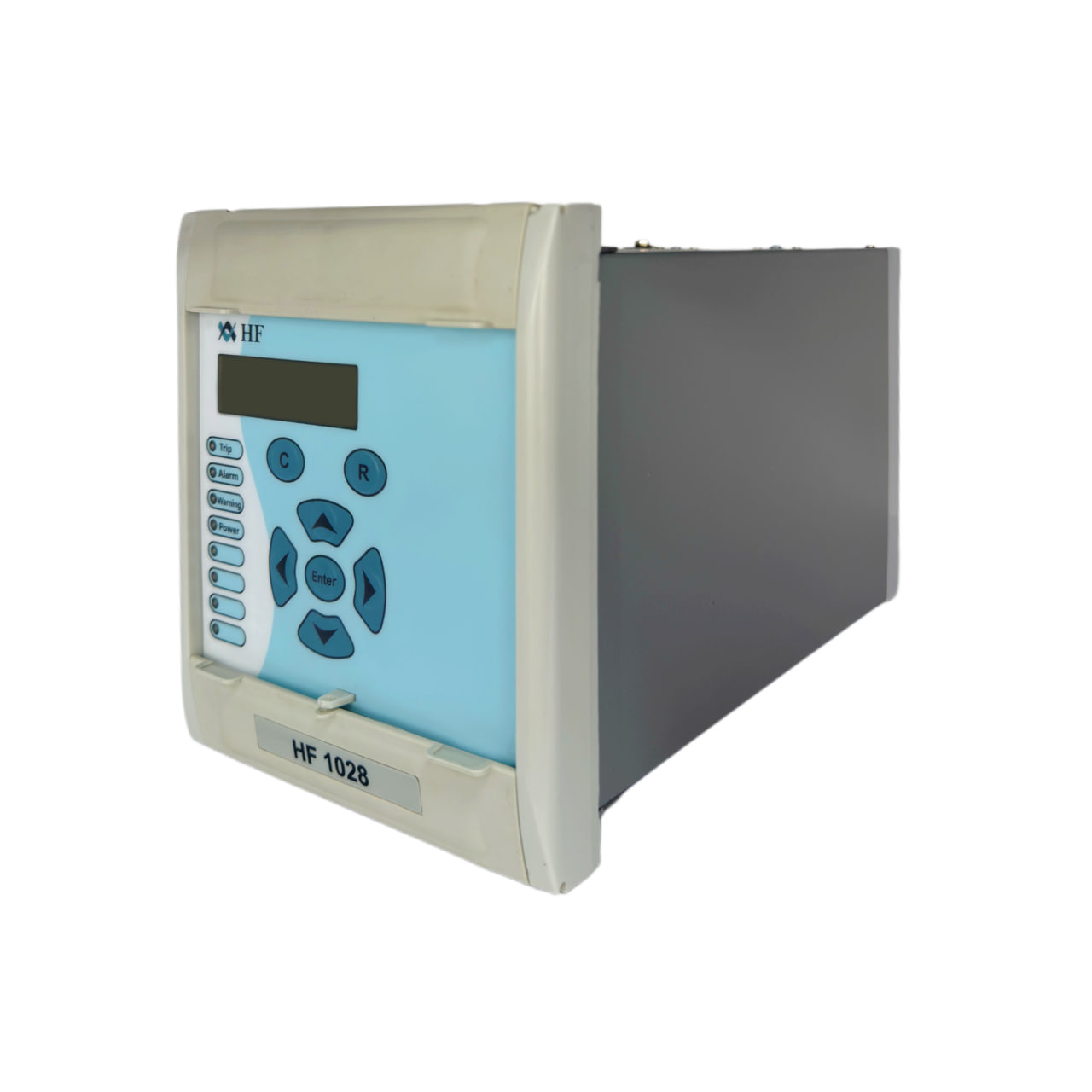

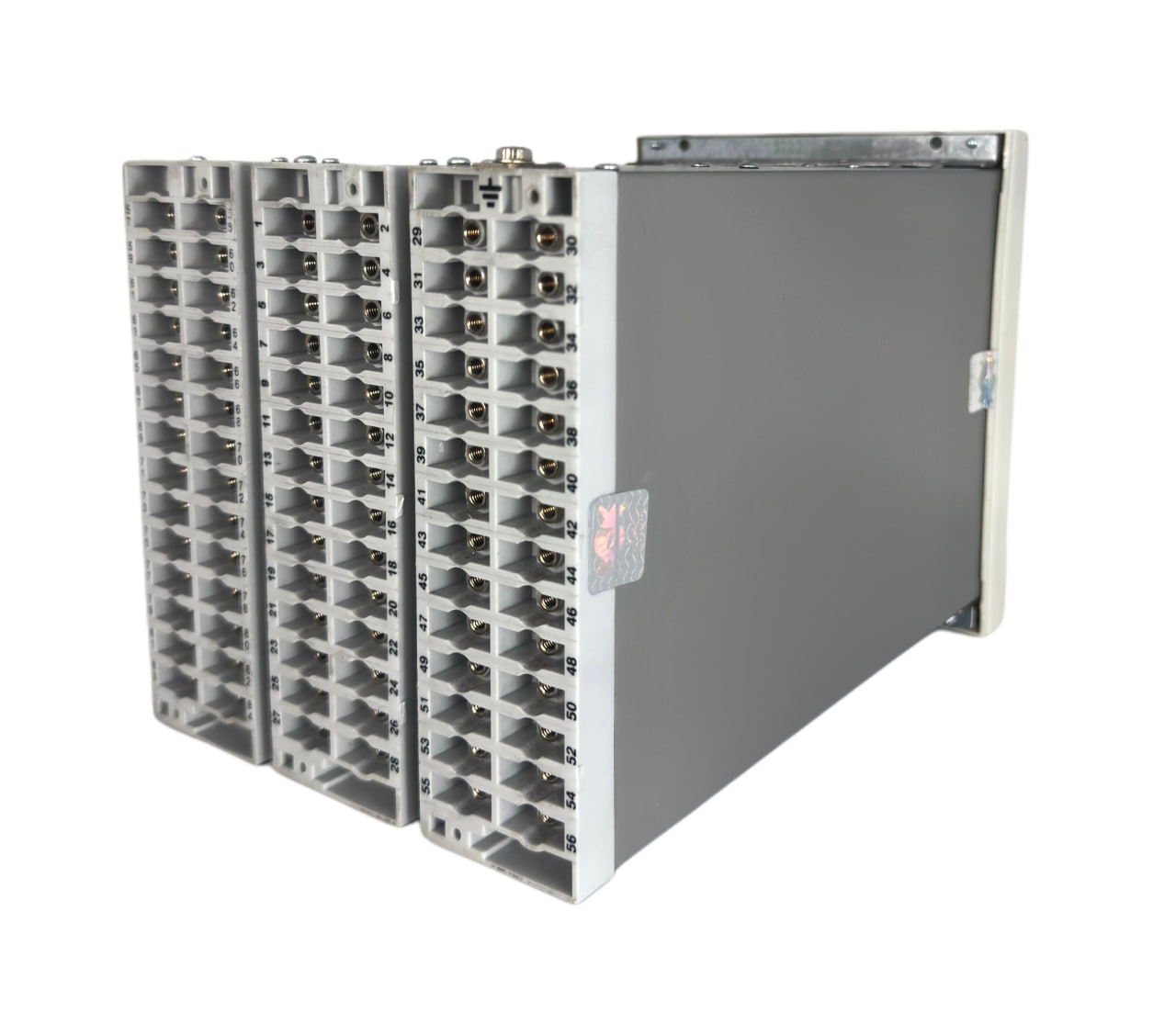

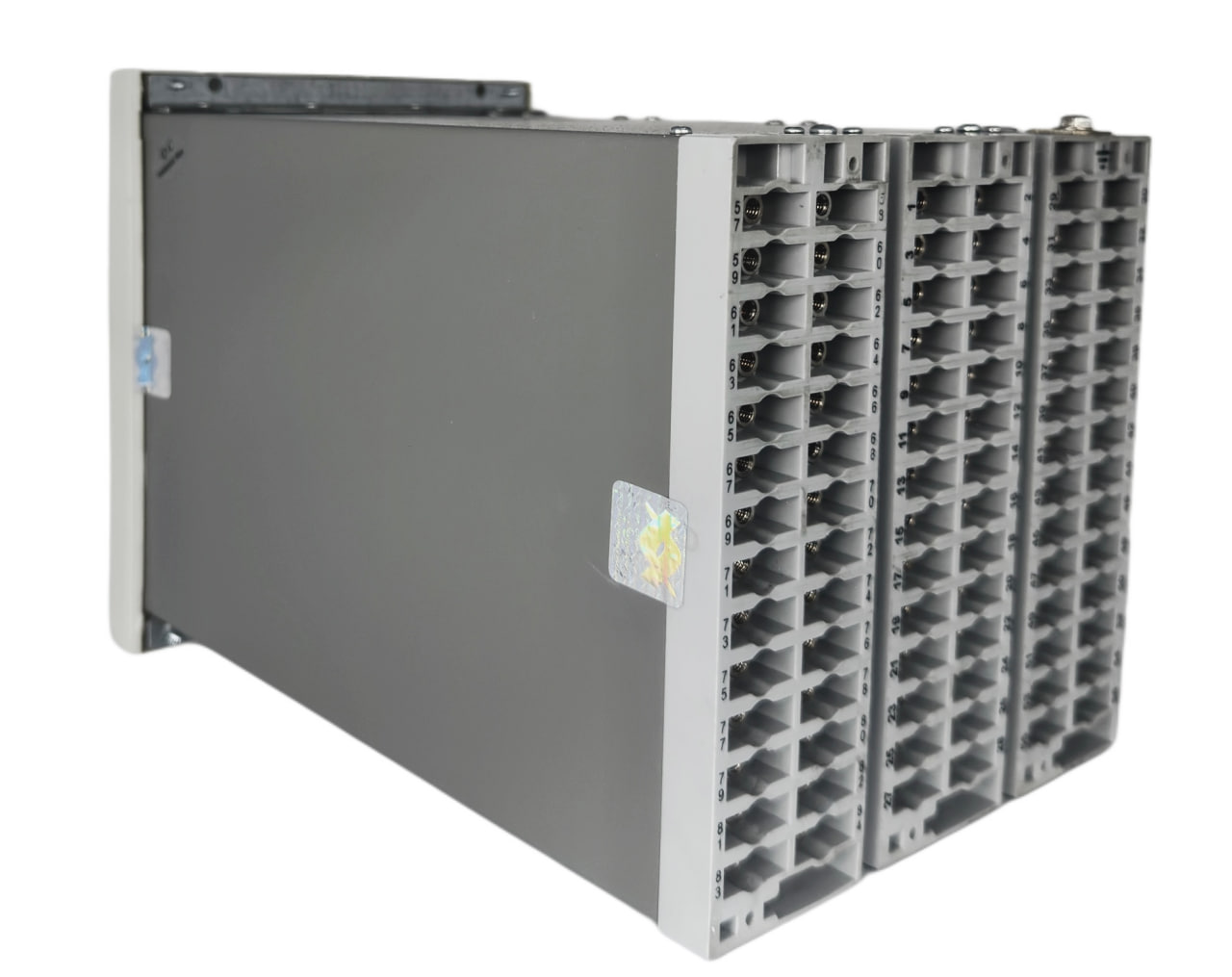

رله حفاظت اضافه جریان جهت‌دار (HF1028)
رله حفاظت اضافه جریان جهت‌دار HF1028 برای کنترل، حفاظت و مانیتورینگ در صنایع، شبکه‌های توزیع و پست ها طراحی شده است. این رله با ارائه حفاظت‌هایی نظیر حفاظت اضافه جریان جهت دار فاز و زمین، حفاظت اضافه ولتاژ، حفاظت کاهش ولتاژ، حفاظت اضافه ولتاژ باقیمانده، حفاظت فرکانس و نرخ تغییرات فرکانس و حفاظت اضافه بار حرارتی به عنوان حفاظت‌های اصلی، در زمان بروز خطا، مانع از عبور جریان مازاد می شود و از ایجاد خسارت جلوگیری می‌کند. همچنین در عمل بخاطر مجهز بودن به تابع بازبست خودکار، در هنگام بروز خطاهای گذرا، بعد از مدت کوتاهی کلید را وصل می‌کند.در شبکه‌های حلقوی، این رله می‌تواند خطاها را در جهت خاص تشخیص داده و از قطع کل شبکه جلوگیری کند. در سیستم‌هایی که چندین منبع تغذیه وجود دارد، این رله مانع از عملکرد ناخواسته در جهت‌های دیگر می‌شود. در شبکه های موازی نیز، خطا در خطی که اتفاق افتاده تشخیص داده می‌شود و مانع از قطع بقیه خطوط می‌شود.علاوه بر کاربردهای گفته شده، از رله حفاظت اضافه جریان جهت‌دار HF1028، می‌توان به عنوان پشتیبان رله های دیستانس نیز استفاده کرد.
برای اطلاع در مورد این محصول لطفاً با شماره 02634024094 یا 09128851090 تماس بگیرید، یا با کلیک روی دکمه بالا پیام خود را در واتس‌اپ همیان‌فن بگذارید.
عملکرد قابل اعتماد در شرایط مختلف
اندازه‌گیری‌ها و سوابق کامل داده‌ها
رابط کاربری ساده و انعطاف‌پذیر
قابل تنظیم از طریق HMI یا کامپیوتر
معرفی مدل‌ها
- مدل A: مناسب برای کاربردهای استاندارد صنعتی با امکانات پایه و تمرکز بر عملکرد پایدار در محیط‌های عمومی.
- مدل B: نسخه پیشرفته با قابلیت‌های بیشتر در ثبت رخدادها، ورودی‌های دیجیتال اضافی، و مناسب برای پروژه‌هایی با نیازمندی‌های حفاظتی گسترده‌تر.
- تفاوت این دو مدل: تفاوت اصلی بین این دو مدل در ظرفیت ذخیره‌سازی رخدادها، تعداد ورودی‌های دیجیتال و قابلیت‌های کنترلی آن‌هاست. در ادامه، ویژگی‌های کلی این رله را مشاهده می‌کنید.

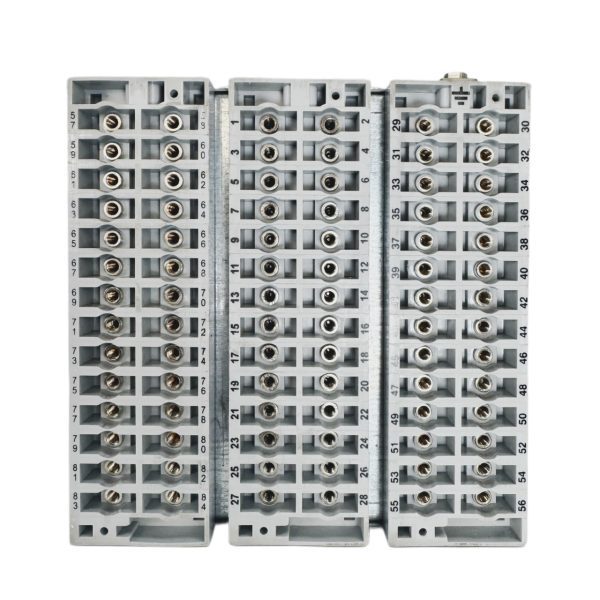

ورودی‌ها و خروجی‌ها
- پشتیبانی از ترانس جریان با دو رنج 1 آمپر و 5 آمپر برای تطابق با نیازهای مختلف سیستم‌های اندازه‌گیری.
- شامل ۷ ورودی آنالوگ (برای ترانس‌های ولتاژ و جریان) جهت نظارت دقیق بر وضعیت سیستم.
- دارای ۷ ورودی دیجیتال (قابل ارتقا به ۱۲ ورودی اختیاری) برای دریافت سیگنال‌ها و فرمان‌های خارجی.
- مجهز به ۸ خروجی دیجیتال قابل تنظیم برای کنترل و اجرای عملکردهای حفاظتی و کنترلی دقیق.
قابلیت‌های حفاظتی و کنترلی
- پشتیبانی از ۸ گروه تنظیماتی برای پیکربندی سریع و آسان دستگاه متناسب با نیازهای پروژه.
- قابلیت کنترل خودکار برای بهبود واکنش سریع و کارآمد در شرایط بحرانی و اضطراری.
- مجهز به رله نظارتی برای پایش عملکرد دستگاه و اعلام وضعیت سلامت آن به صورت دقیق.
- پشتیبانی از مقادیر RMS جریان‌ها و فرکانس برای اندازه‌گیری و تحلیل دقیق عملکرد سیستم در طول زمان.
- امکان نمایش مقادیر پیک و گردنده جریان (لحظه‌ای متغیر) برای نظارت دقیق بر تغییرات لحظه‌ای جریان.
- مجهز به قابلیت نمایش حداکثر و میانگین جریان‌ها برای تحلیل عملکرد سیستم در بازه‌های زمانی مختلف.
- امکان نمایش زاویه فاز و/یا نول برای تحلیل دقیق‌تر وضعیت سیستم.
- پشتیبانی از اندازه‌گیری حداکثر و میانگین ولتاژ برای ارزیابی کیفیت برق سیستم.
- مجهز به قابلیت اندازه‌گیری توان و انرژی و همچنین توان و انرژی ظاهری برای تحلیل کامل وضعیت توان در سیستم.
ثبت اطلاعات و همگام‌سازی
- قابلیت ثبت حداکثر ۲۵۰ حادثه، ۲۵ خطا و ۵ رکورد اغتشاش برای ذخیره‌سازی و تحلیل دقیق رویدادهای سیستم.
- امکان همگام‌سازی زمانی (Time Synchronization) از طریق رایانه یا سیستم DCS برای ثبت دقیق زمان رویدادها و هماهنگی بهتر.
نمایشگر و اعلان وضعیت

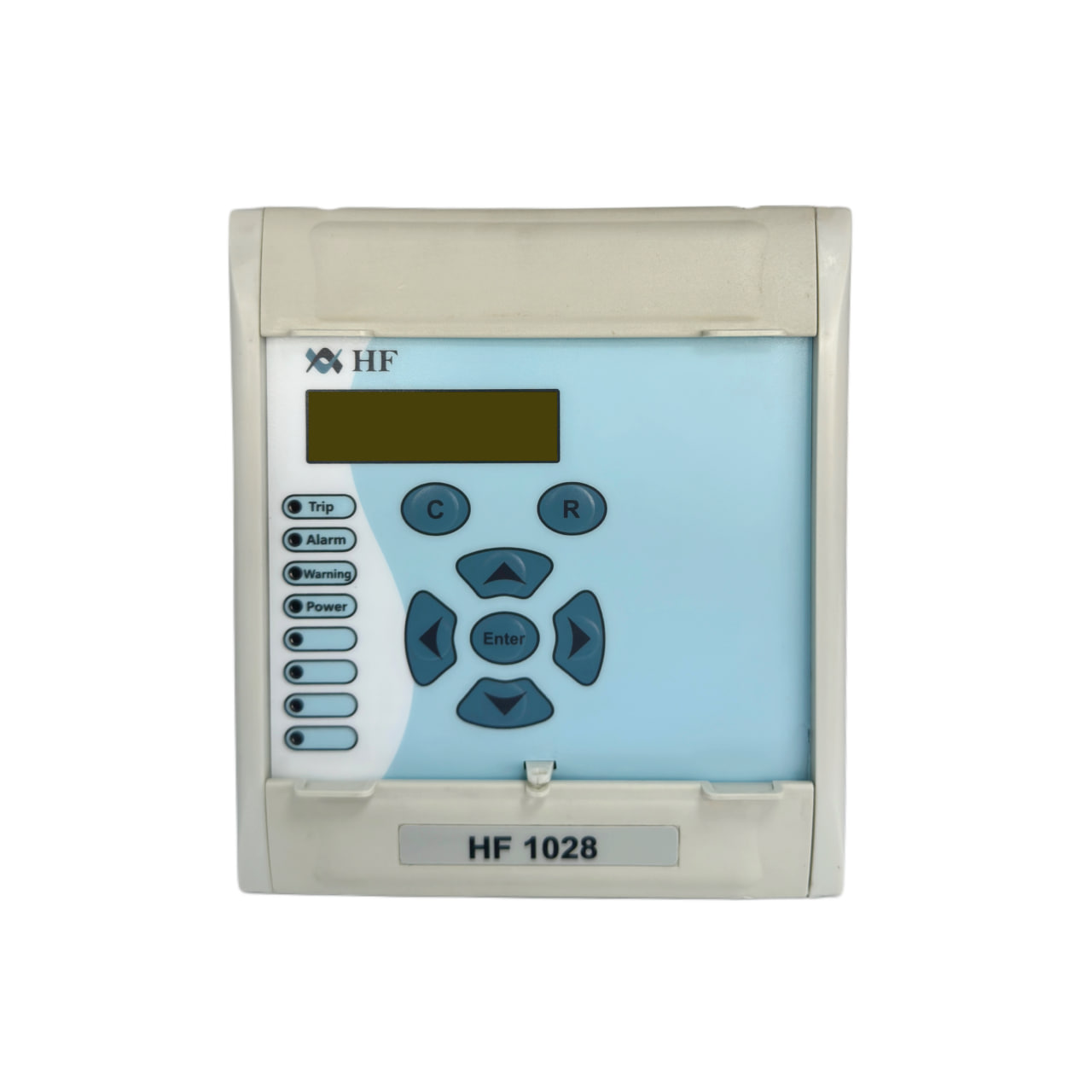

- دارای نمایشگر LCD دو ردیفه ۱۶ کاراکتری برای نمایش اطلاعات کلیدی و وضعیت دستگاه به صورت واضح و قابل فهم.
- مجهز به ۸ نشانگر LED قابل برنامه‌ریزی برای نمایش وضعیت رله، خطاها و هشدارها به صورت فوری و دقیق.
ارتباطات و استانداردها
- دارای پورت RS232 در جلوی دستگاه برای ارتباط سریع و دسترسی آسان به سیستم.
- دارای پورت RS485 در پشت دستگاه برای ایجاد ارتباط صنعتی پایدار با سایر دستگاه‌ها.
- پشتیبانی از پروتکل ارتباطی Modbus RTU برای یکپارچه‌سازی آسان با سیستم‌های DCS یا SCADA و انتقال داده‌ها به صورت قابل اطمینان.
- مطابق با الزامات استاندارد بین‌المللی EN 60255-27 در حوزه رله‌های حفاظتی برای اطمینان از عملکرد صحیح و استاندارد دستگاه.
شرایط محیطی
- عملکرد پایدار در دمای کاری گسترده از ۱۵- تا ۶۰ درجه سانتی‌گراد برای استفاده در محیط‌های صنعتی مختلف.
عملکرد اضافی
- امکان باز و بسته کردن کلید قدرت برای مدیریت دقیق و ایمن عملکرد سیستم.
- امکان بلاک/آنبلاک عملکرد بازبست خودکار برای افزایش کنترل و اطمینان از عملکرد بهینه سیستم.
✅ کدهای ANSI مرتبط:
- 50 / 51: حفاظت اضافه‌جریان لحظه‌ای و زمانی در سه‌فاز
- 50G / 51G: حفاظت اضافه‌جریان زمین (نوع حساس و عمومی)
- 50N / 51N: حفاظت زمین بر اساس جریان نول محاسبه‌شده
- 50BF: تشخیص خرابی کلید قدرت (Breaker Failure Protection)
- 51V: حفاظت اضافه‌جریان وابسته به ولتاژ
- 67N: حفاظت جهت‌دار جریان زمین
- 67: حفاظت اضافه‌جریان جهت‌دار سه‌فاز
- 49: حفاظت حرارتی اضافه‌بار (True RMS)
- 37: حفاظت کاهش جریان در شبکه سه‌فاز
- 27 / 59: حفاظت ولتاژ پایین و بالا با منطق ترکیبی (AND/OR)
- 32: حفاظت توان جهت‌دار
- 32N: حفاظت زمین وات‌متریک
- 46: حفاظت توالی منفی جریان (عدم تعادل فازها)
- 46BC: تشخیص قطع فاز بر اساس نسبت I2/I1
- 47: حفاظت ولتاژ منفی توالی
- 59N: حفاظت اضافه‌ولتاژ باقیمانده
- 79: سیستم بازبست خودکار (Autorecloser)
- 86: قفل نرم‌افزاری رله خروجی (Lockout Relay)
- 81U / 81O: حفاظت کاهش و افزایش فرکانس
- 81R: نظارت بر نرخ تغییرات فرکانس
⚙️ توابع حفاظتی:
- نظارت بر ترانسفورماتور ولتاژ (VT) جهت بررسی وضعیت تغذیه ولتاژ اندازه‌گیری
- نظارت بر ترانسفورماتور جریان (CT) جهت جلوگیری از عملکرد اشتباه در شرایط CT باز
- منطق برنامه‌پذیر برای انتخاب خودکار رله مناسب بر اساس شرایط بهره‌برداری
- امکان تعریف معادلات منطقی جهت پیاده‌سازی سناریوهای حفاظتی پیچیده
- تایمرهای کمکی جهت تنظیم تأخیرهای عملکرد خاص در توابع حفاظتی
- تشخیص جهت چرخش فاز (ساعت‌گرد یا پادساعت‌گرد)
- تست دستی رله خروجی جهت اهداف نگهداری و بررسی عملکرد
- تشخیص جریان هجومی در زمان وصل تجهیزات با خاصیت مغناطیسی بالا
- تشخیص بارهای موتوری سرمایشی (CLP) جهت جلوگیری از تریپ‌های کاذب
- امکان کنترل کلید قدرت به صورت محلی و یا از راه دور
- نگهداری وضعیت کلید قدرت و تحلیل چرخه عملکرد آن
- نظارت کامل بر مدار تریپ جهت اطمینان از عملکرد صحیح در شرایط خطا
- قفل عملکرد رله جهت جلوگیری از فعال‌سازی ناخواسته یا بازگشت مجدد
- منطق بلاک حفاظتی جهت جلوگیری از تداخل عملکرد توابع در شرایط خاص
- حفاظت وصل روی خطا (SOTF) جهت جلوگیری از اتصال مجدد در زمان وجود خطا
🔍 نکته: رله HF1028 در دو نسخه با ویژگی‌های متفاوت عرضه می‌شود:
- HF1028 HS: مجهز به حفاظت اضافه‌جریان زمین حساس (50G/51G) برای کاربردهای با حساسیت بالا.
- HF1028 NS: فاقد حفاظت اضافه‌جریان زمین حساس، مناسب برای کاربردهای عمومی‌تر.
این تفاوت در نسخه‌ها به کاربران اجازه می‌دهد تا بسته به الزامات حفاظتی شبکه، نسخه مناسب را انتخاب کنند.
🔹 معرفی و مشخصات کلی
🔹 راهنماها و دستورالعمل‌های کاربری
- 📖 دانلود راهنمای کامل (راهنمای کاربری)
- 🧭 مشاهده و دانلود راهنمای منو
- 🚀 دانلود راهنمای سریع نصب و راهاندازی
🔹 دیاگرام‌ها و سیم‌کشی
🔹 عملکرد حفاظتی و تست
📄 گواهینامه‌ها، استانداردها و رضایت‌نامه‌ها
🛡️ استانداردها و تاییدیه‌ها
- ✅ تأییدیه توانیر:
مشاهده و دانلود فایل - 🧪 گزارش تایپ تست:
مشاهده و دانلود گزارش - 🔬 گزارش فانکشنال تست:
مشاهده و دانلود گزارش
🤝 رضایت‌نامه‌ها و تقدیرنامه‌های کارفرمایان
- 📄 شرکت برق منطقه‌ای فارس:
مشاهده و دانلود رضایت‌نامه - 📄 شرکت توزیع نیروی برق تهران بزرگ:
مشاهده و دانلود رضایت‌نامه
نرم‌افزار تنظیمات رله SARA
نرم‌افزار SARA، یکی از ابزارهای اختصاصی شرکت همیان فن، با هدف ساده‌سازی و تسریع در فرآیند پیکربندی، پایش و به‌روزرسانی رله‌های حفاظتی طراحی شده است. این نرم‌افزار با رابط کاربری ساده، حرفه‌ای و کارآمد، امکان مدیریت جامع و دقیق عملکرد رله‌ها را برای کاربران فراهم می‌کند.
ویژگی‌ها و کاربردها:
- 💾 استخراج، ویرایش و ذخیره تنظیمات رله با فرمت استاندارد Xrio
- 📊 نمایش فایل‌های Disturbance Record و تبدیل آن‌ها به فرمت COMTRADE
- 🔁 ثبت خودکار ۵ خطای آخر همراه با جریان لحظه‌ای و سیگنال‌های دیجیتال به مدت ۳ ثانیه
- 📉 نمایش اطلاعات دقیق ۲۵ خطای اخیر
- 📆 دسترسی به ۲۵۰ رخداد اخیر برای تحلیل بهتر
- 🔎 مشاهده زنده مقادیر آنالوگ و دیجیتال
- ♻️ امکان به‌روزرسانی نرم‌افزاری رله‌ها
این نرم‌افزار ابزاری قدرتمند برای مهندسان برق، تکنسین‌های پشتیبانی و متخصصان شبکه است که در نگهداری، پیکربندی و تحلیل عملکرد رله‌ها نقش کلیدی دارد.
