رله حفاظت اضافه جریان (HF1021)
برای اطلاع در مورد این محصول لطفاً با شماره 02634024094 یا 09128851090 تماس بگیرید، یا با کلیک روی دکمه بالا پیام خود را در واتس‌اپ همیان‌فن بگذارید.
عملکرد قابل اعتماد در شرایط مختلف
اندازه‌گیری‌ها و سوابق کامل داده‌ها
رابط کاربری ساده و انعطاف‌پذیر
قابل تنظیم از طریق HMI یا کامپیوتر
ورودی‌ها و خروجی‌ها
- پشتیبانی از ترانس جریان با دو رنج استاندارد 1 و 5 آمپر.
- دارای یک ورودی آنالوگ جهت اتصال به ترانس‌های جریان یا ولتاژ.
- شامل ۲ ورودی دیجیتال برای دریافت فرمان یا وضعیت از تجهیزات جانبی.
- دارای ۵ خروجی دیجیتال قابل برنامه‌ریزی برای اعمال فرمان‌های کنترلی.
تنظیمات و عملکرد حفاظتی
- پشتیبانی از یک گروه تنظیماتی جهت ساده‌سازی و تمرکز بر عملکرد ثابت.
- قابلیت کنترل خودکار برای عملکرد بدون دخالت اپراتور.
- مجهز به رله نظارتی داخلی جهت اعلام سلامت و عملکرد صحیح دستگاه.

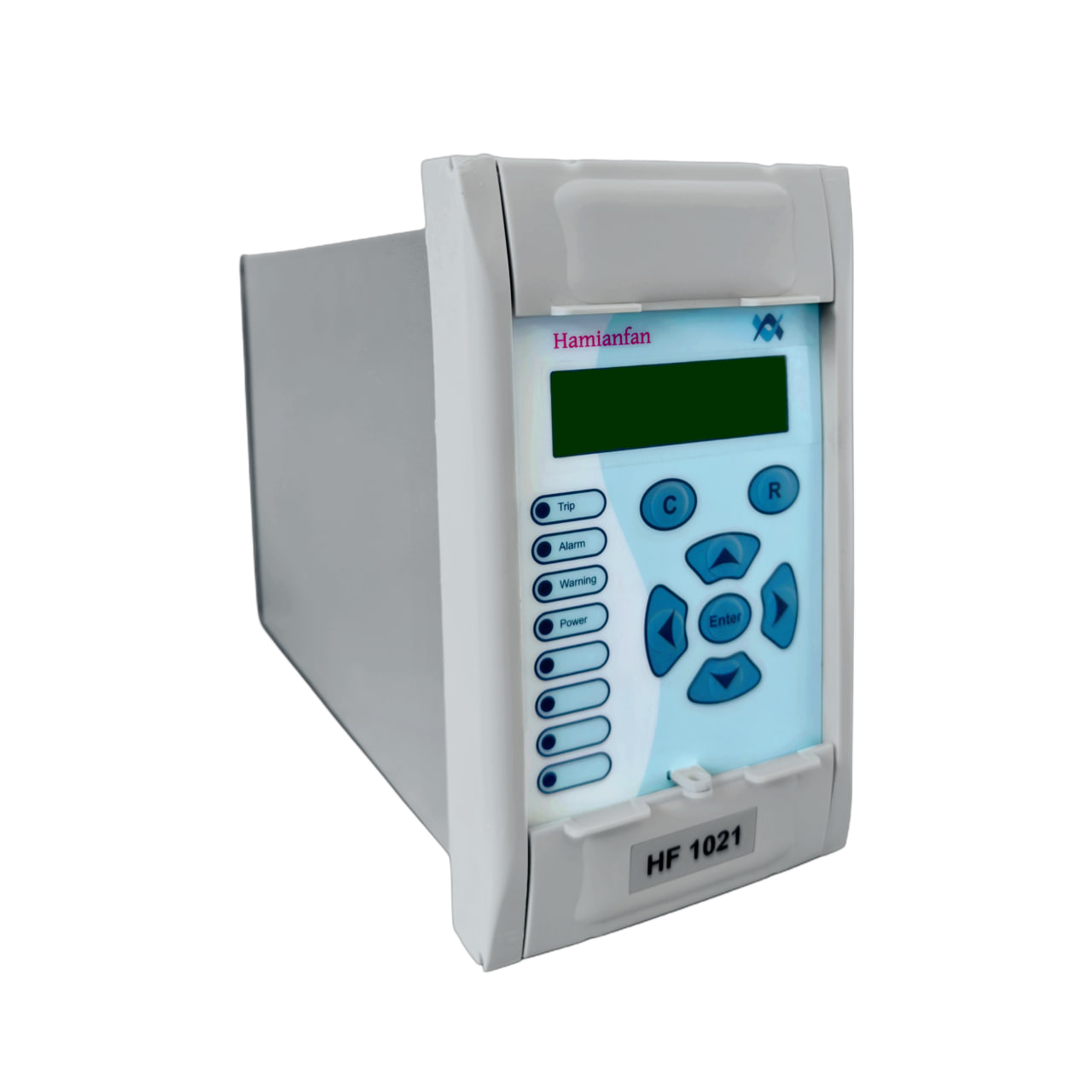

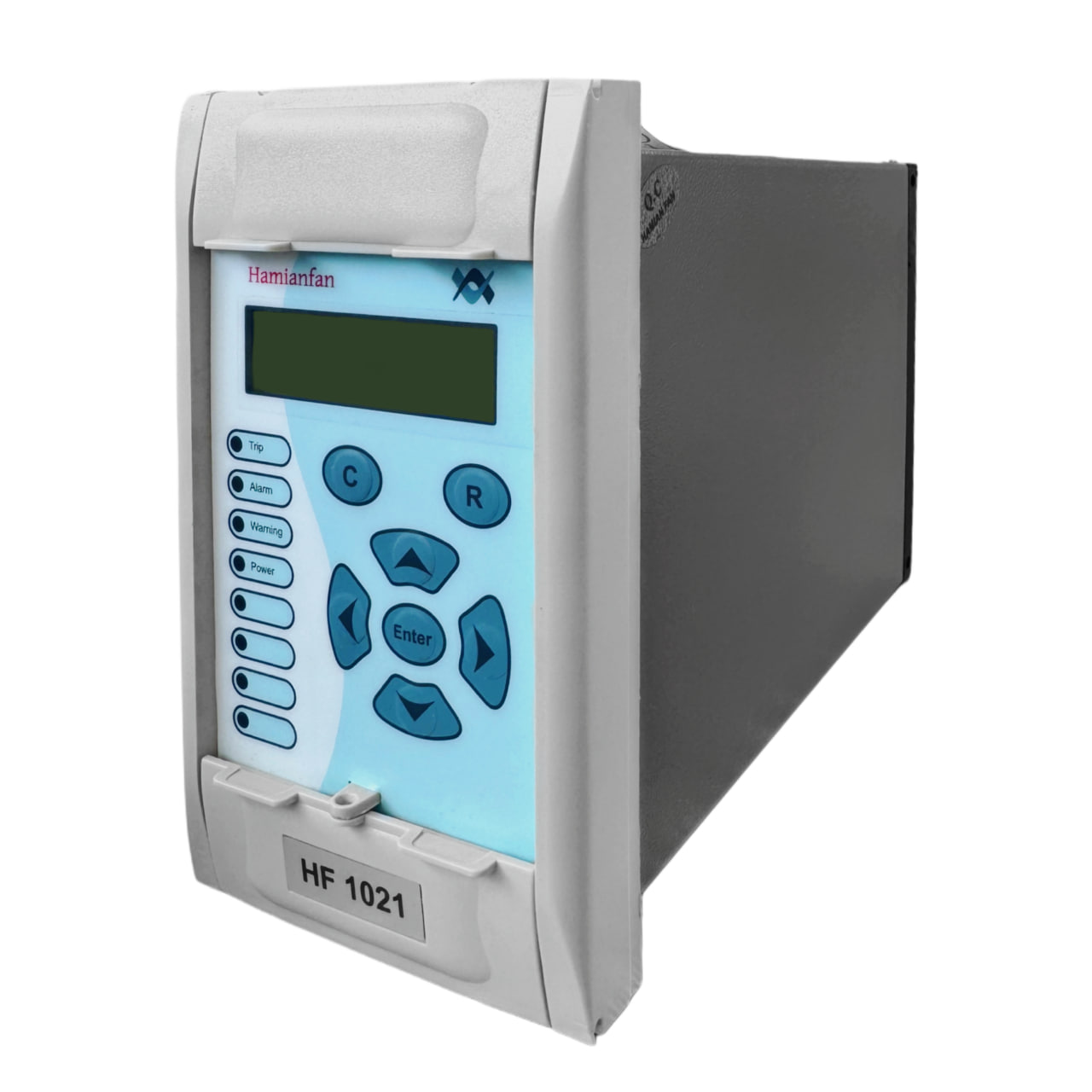

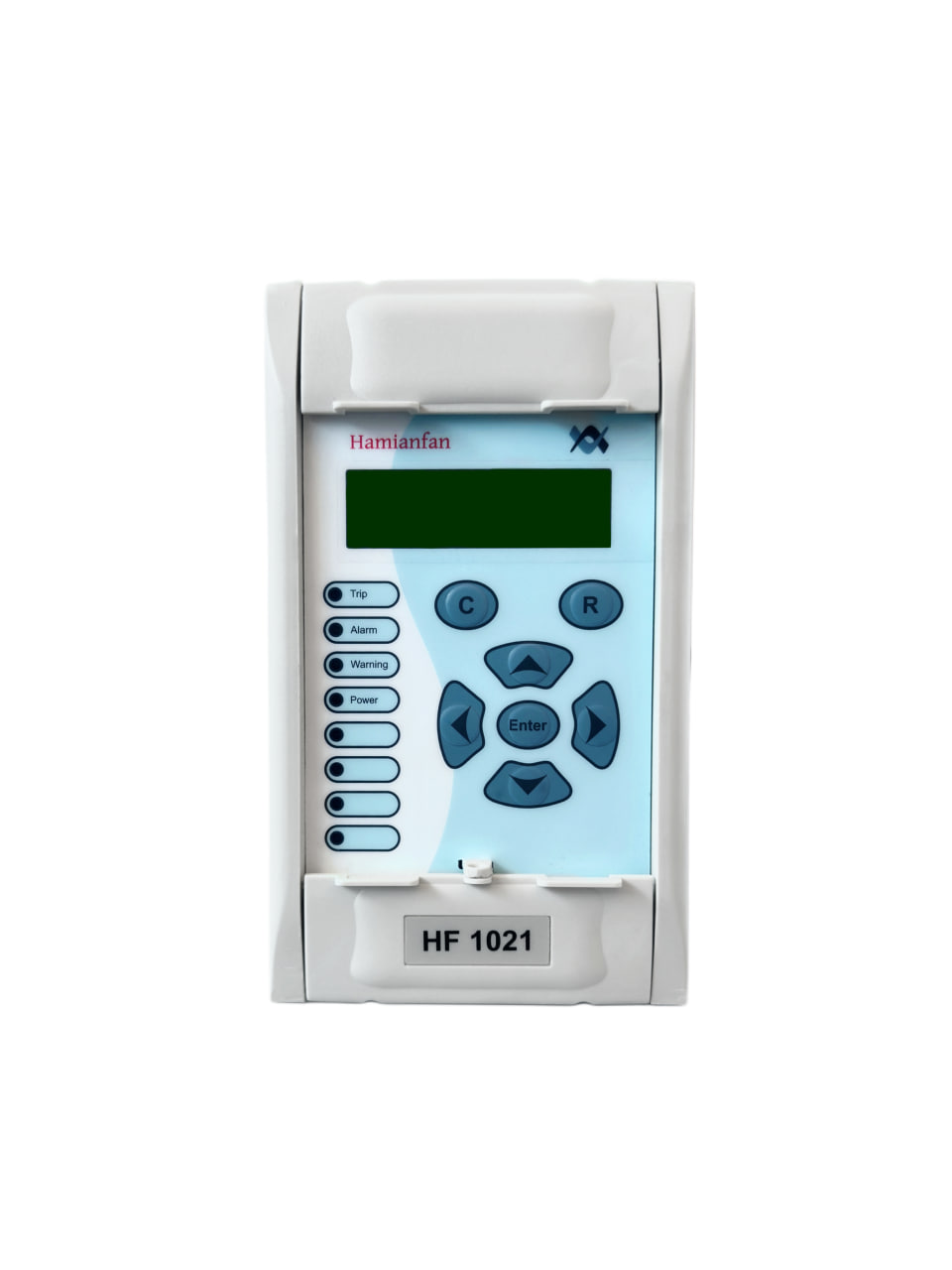

نمایشگر و رابط کاربری
- نمایشگر LCD دو ردیفه ۱۶ کاراکتری برای مشاهده اطلاعات مهم به‌صورت بلادرنگ.
- دارای ۸ نشانگر LED برای نمایش وضعیت عملکرد رله و وضعیت‌های قابل برنامه‌ریزی.
اندازه‌گیری، ثبت و مانیتورینگ
- قابلیت اندازه‌گیری دقیق مقادیر RMS جریان‌ها و فرکانس سیستم.
- ذخیره‌سازی تا ۲۵۰ رخداد، ۲۵ خطا و ۵ رکورد اغتشاش برای تحلیل‌های بعدی.
- قابلیت همگام‌سازی زمانی از طریق رایانه یا DCS برای دقت بالا در ثبت وقایع.
ارتباطات و سازگاری با سیستم‌های کنترلی
- دارای پورت RS232 در قسمت جلویی برای ارتباط سریع و مستقیم.

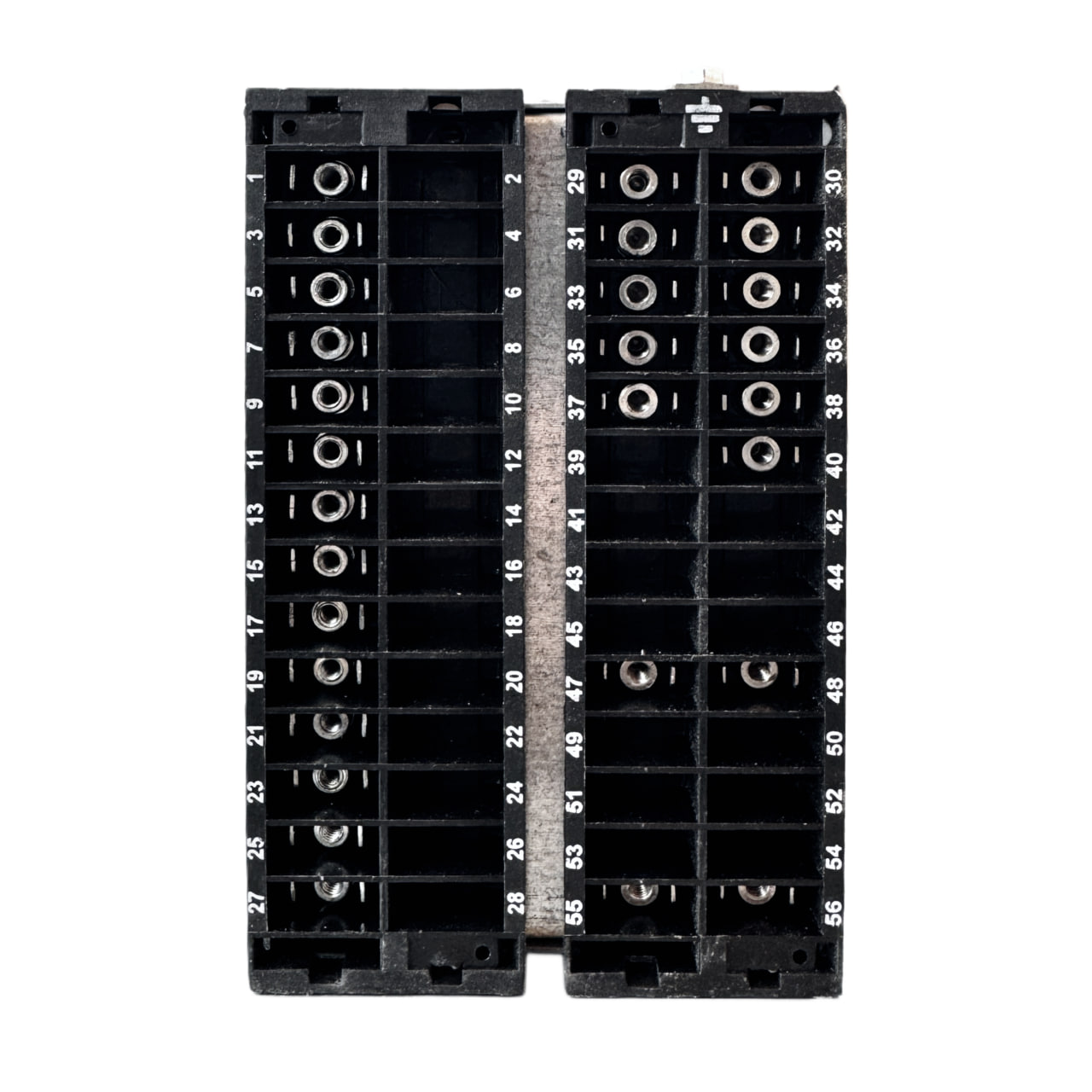

- دارای پورت RS485 در قسمت پشتی برای اتصال دائم به سیستم‌های صنعتی.
- پشتیبانی کامل از پروتکل Modbus RTU برای یکپارچه‌سازی با DCS و SCADA.
پایداری و انطباق با استاندارد
- عملکرد پایدار در بازه دمایی ۱۵- تا ۶۰ درجه سانتی‌گراد.
- طراحی مطابق با استاندارد بین‌المللی EN 60255-27.
✅ کدهای ANSI مرتبط:
- 50G / 51G: حفاظت اضافه‌جریان زمین (فوری و با تأخیر)
- 86: عملکرد قفل شونده برای قطع خروجی در شرایط خطا
⚙️ توابع حفاظتی:
- منطق بلاک‌کننده: امکان جلوگیری از عملکرد ناخواسته رله در شرایط خاص، برای ارتقای ایمنی و هماهنگی حفاظتی
🔹 معرفی و مشخصات کلی
🔹 راهنماها و دستورالعمل‌های کاربری
- 📖 دانلود راهنمای کامل (راهنمای کاربری)
- 🧭 مشاهده و دانلود راهنمای منو
- 🚀 دانلود راهنمای سریع نصب و راهاندازی
🔹 دیاگرام‌ها و سیم‌کشی
🔹 عملکرد حفاظتی و تست
📄 گواهینامه‌ها، استانداردها و رضایت‌نامه‌ها
🛡️ استانداردها و تاییدیه‌ها
- ✅ تأییدیه توانیر:
مشاهده و دانلود فایل - 🧪 گزارش تایپ تست:
مشاهده و دانلود گزارش - 🔬 گزارش فانکشنال تست:
مشاهده و دانلود گزارش
🤝 رضایت‌نامه‌ها و تقدیرنامه‌های کارفرمایان
- 📄 شرکت برق منطقه‌ای فارس:
مشاهده و دانلود رضایت‌نامه - 📄 شرکت توزیع نیروی برق تهران بزرگ:
مشاهده و دانلود رضایت‌نامه
نرم‌افزار تنظیمات رله SARA
نرم‌افزار SARA، یکی از ابزارهای اختصاصی شرکت همیان فن، با هدف ساده‌سازی و تسریع در فرآیند پیکربندی، پایش و به‌روزرسانی رله‌های حفاظتی طراحی شده است. این نرم‌افزار با رابط کاربری ساده، حرفه‌ای و کارآمد، امکان مدیریت جامع و دقیق عملکرد رله‌ها را برای کاربران فراهم می‌کند.
ویژگی‌ها و کاربردها:
- 💾 استخراج، ویرایش و ذخیره تنظیمات رله با فرمت استاندارد Xrio
- 📊 نمایش فایل‌های Disturbance Record و تبدیل آن‌ها به فرمت COMTRADE
- 🔁 ثبت خودکار ۵ خطای آخر همراه با جریان لحظه‌ای و سیگنال‌های دیجیتال به مدت ۳ ثانیه
- 📉 نمایش اطلاعات دقیق ۲۵ خطای اخیر
- 📆 دسترسی به ۲۵۰ رخداد اخیر برای تحلیل بهتر
- 🔎 مشاهده زنده مقادیر آنالوگ و دیجیتال
- ♻️ امکان به‌روزرسانی نرم‌افزاری رله‌ها
این نرم‌افزار ابزاری قدرتمند برای مهندسان برق، تکنسین‌های پشتیبانی و متخصصان شبکه است که در نگهداری، پیکربندی و تحلیل عملکرد رله‌ها نقش کلیدی دارد.
