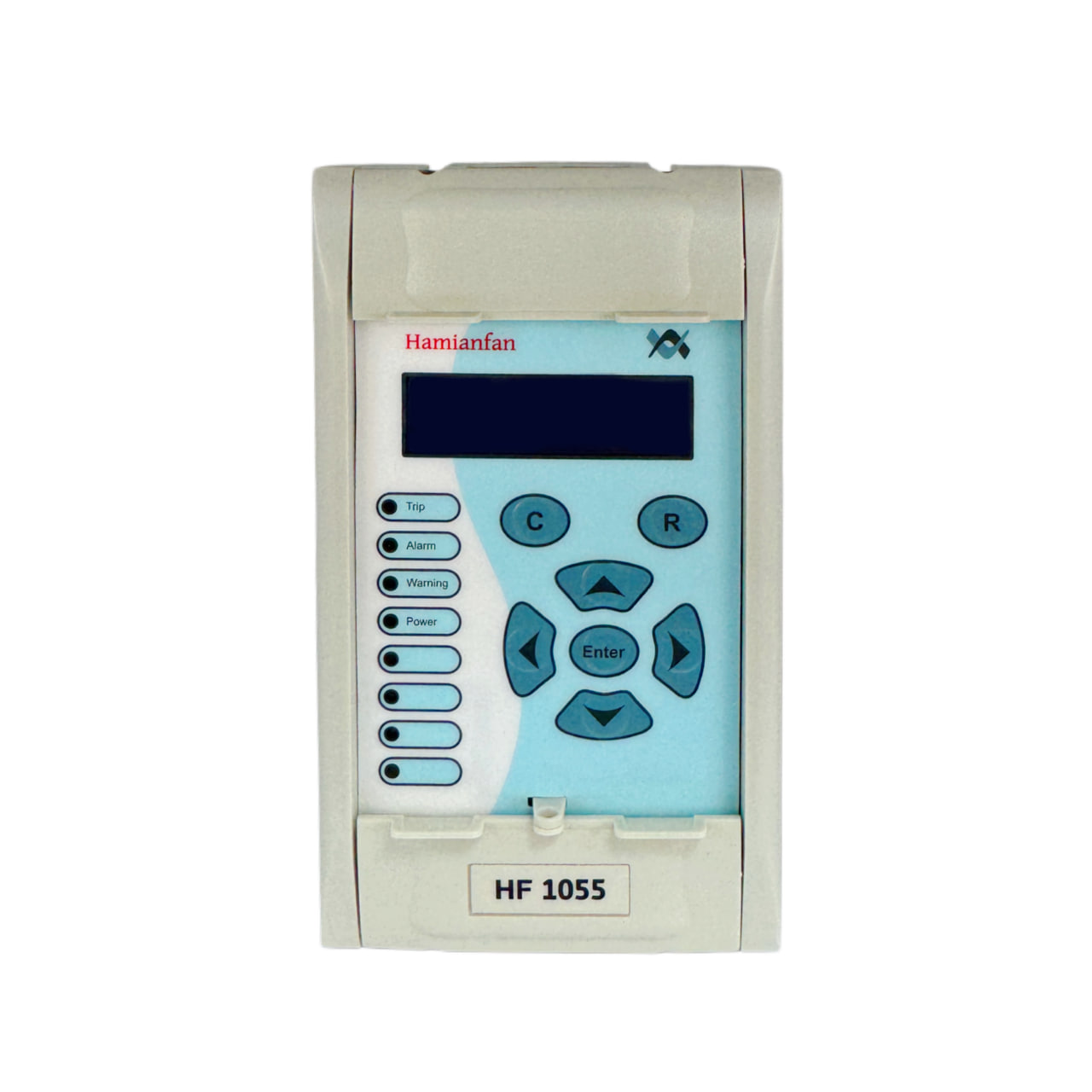

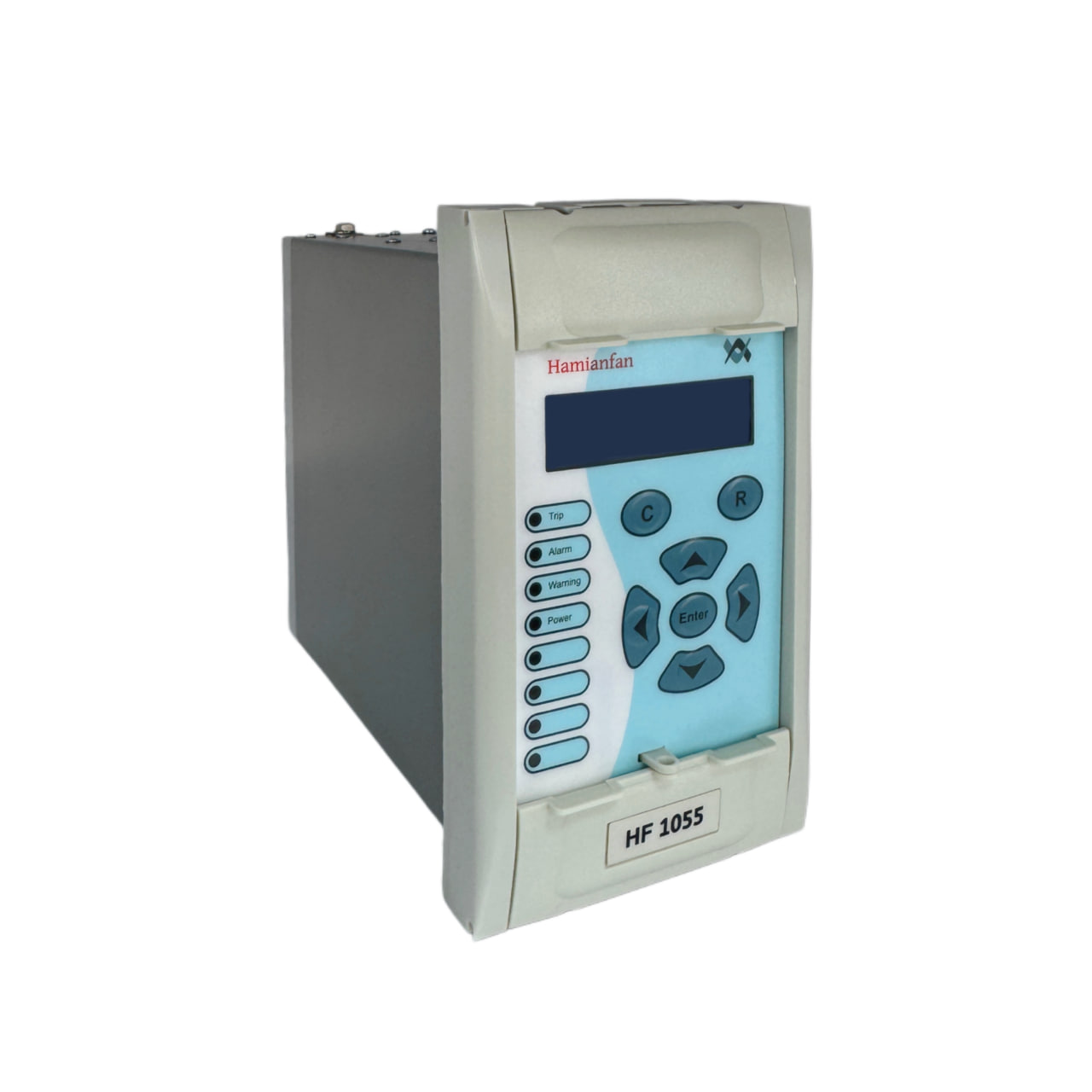

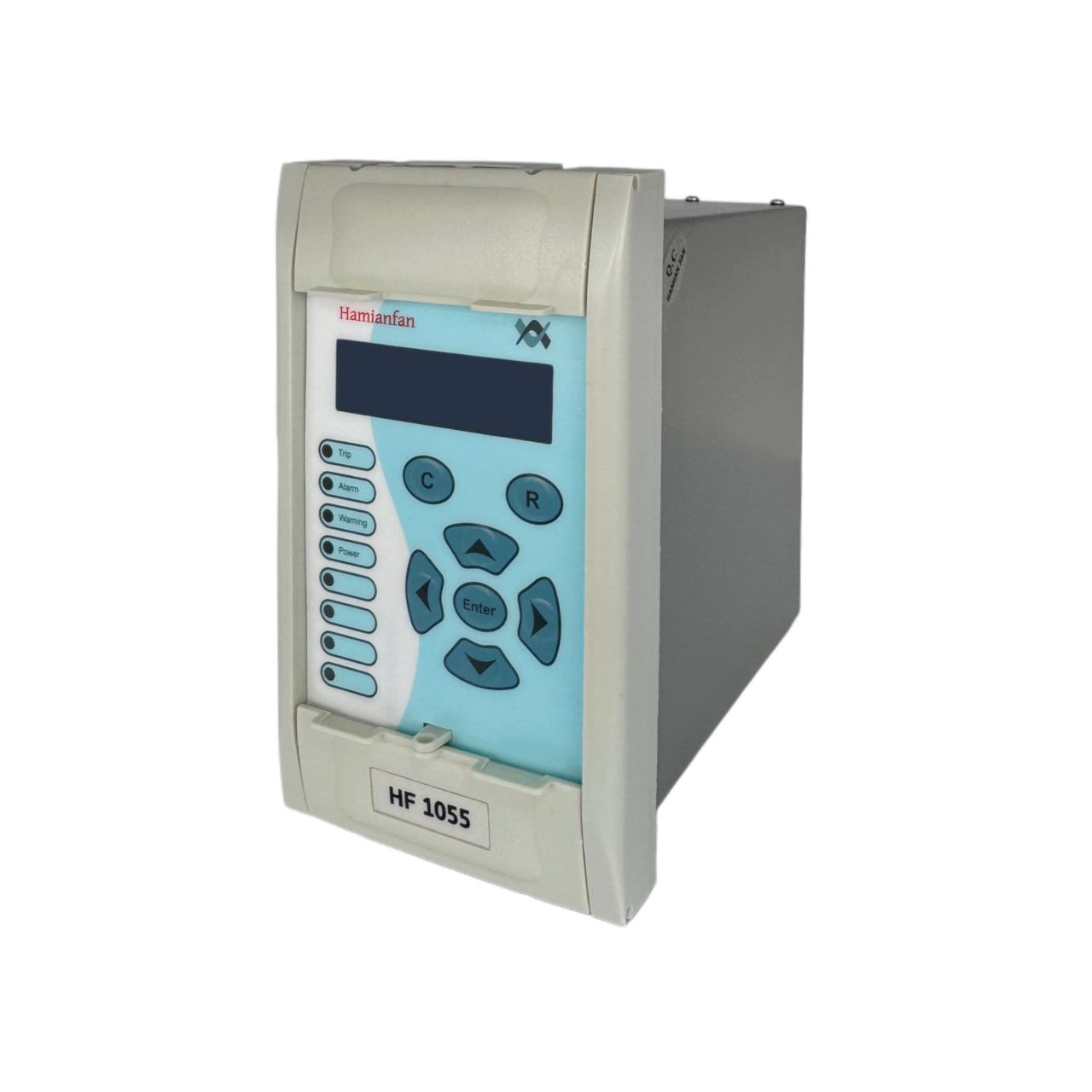

رله حفاظت اضافه جریان (HF1055)
برای اطلاع در مورد این محصول لطفاً با شماره 02634024094 یا 09128851090 تماس بگیرید، یا با کلیک روی دکمه بالا پیام خود را در واتس‌اپ همیان‌فن بگذارید.
عملکرد قابل اعتماد در شرایط مختلف
اندازه‌گیری‌ها و سوابق کامل داده‌ها
رابط کاربری ساده و انعطاف‌پذیر
قابل تنظیم از طریق HMI یا کامپیوتر

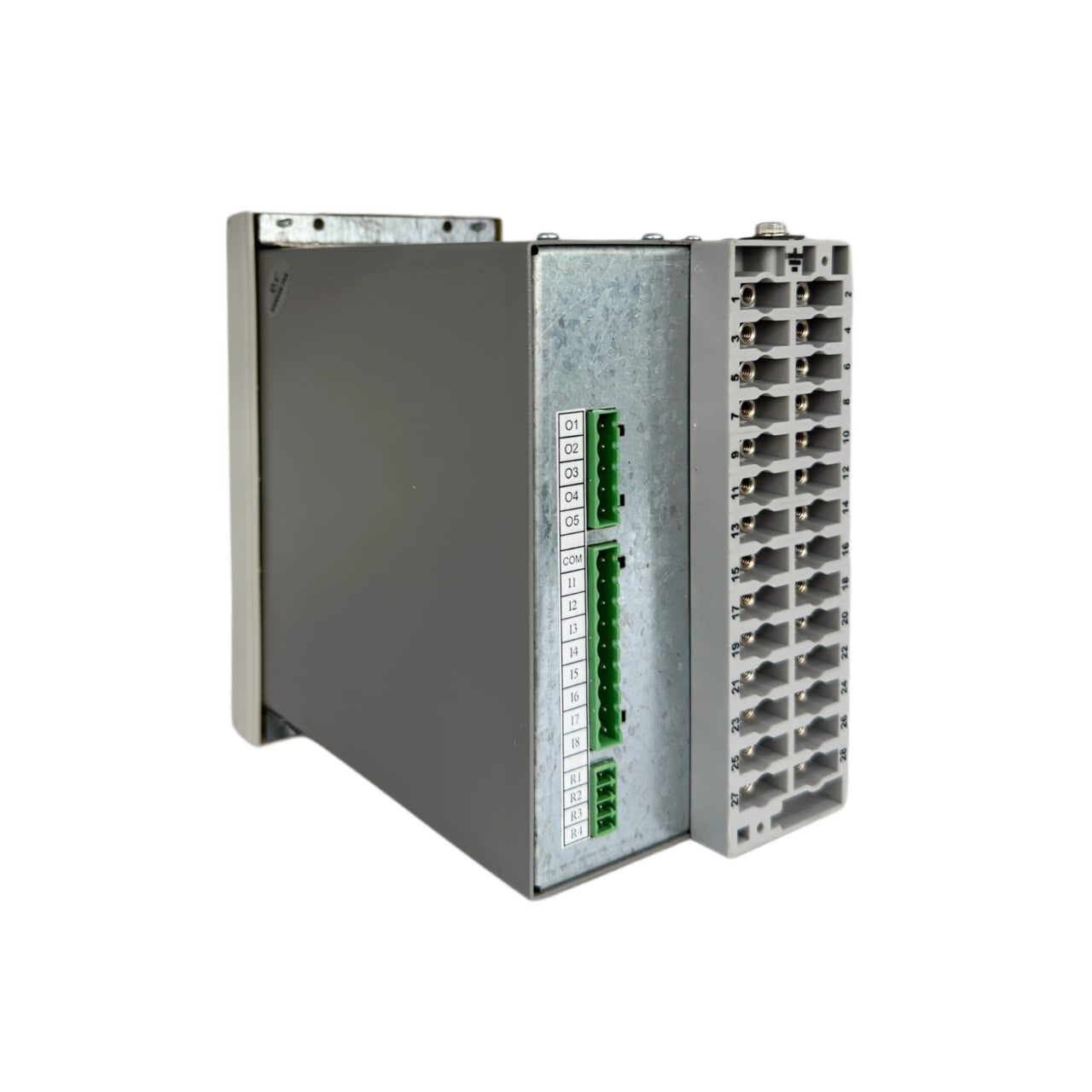

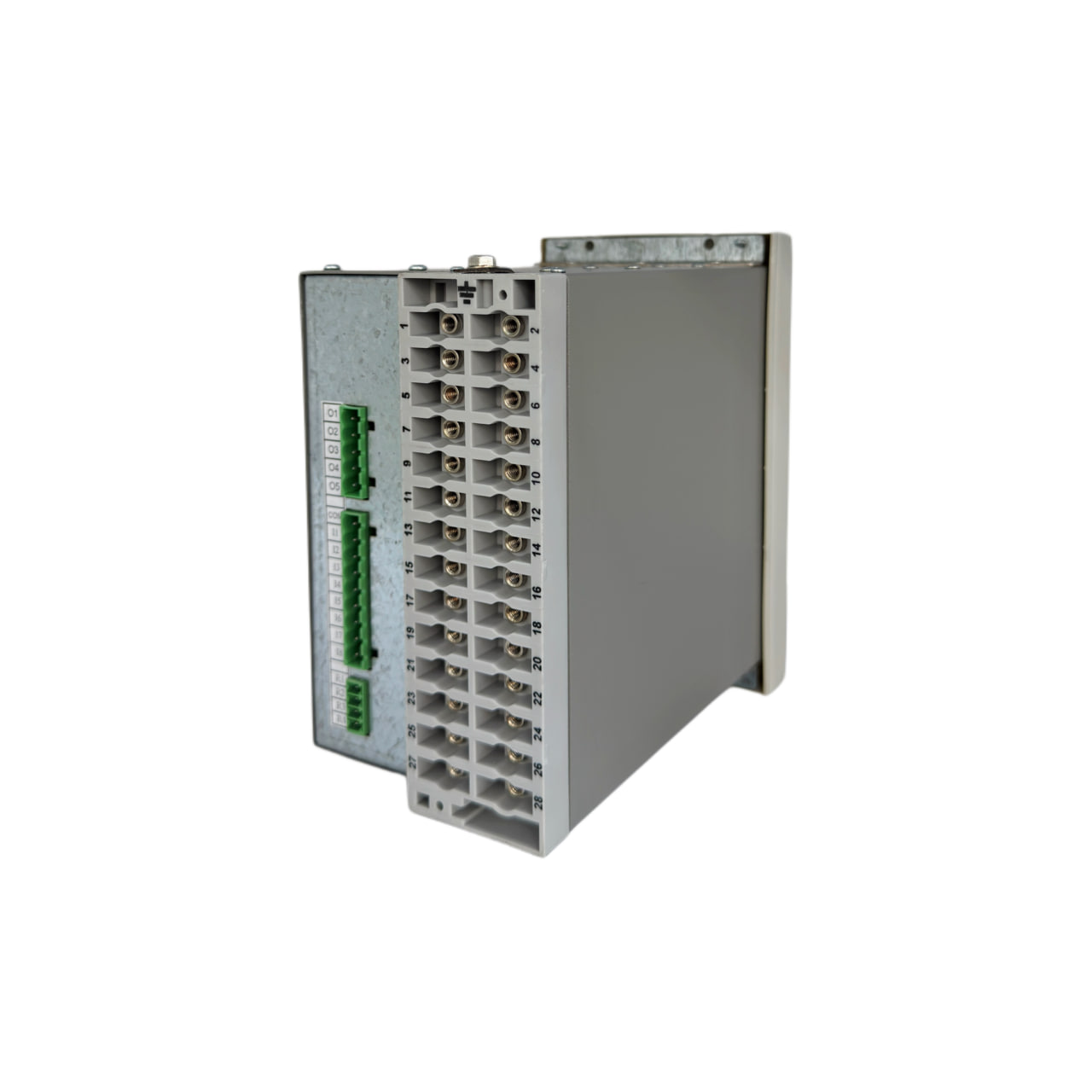

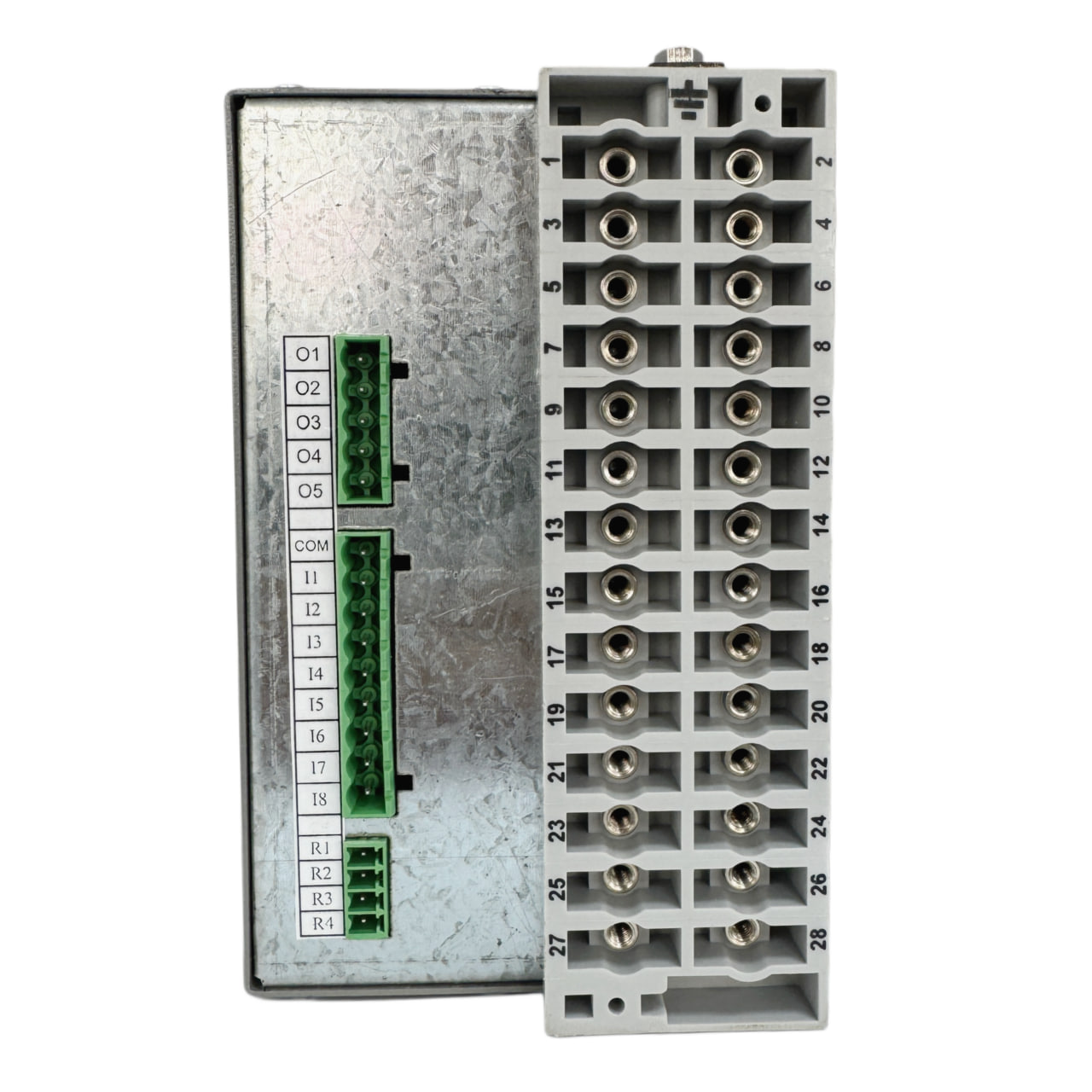

ورودی‌ها و خروجی‌ها
- پشتیبانی از ترانس جریان با دو رنج 1 یا 5 آمپر جهت افزایش انعطاف‌پذیری در نصب.
- مجهز به ۵ ورودی آنالوگ برای اتصال به ترانس‌های ولتاژ و جریان.
- دارای ۸ ورودی دیجیتال برای دریافت سیگنال‌های کنترلی متنوع.
- شامل ۵ خروجی دیجیتال قابل برنامه‌ریزی جهت اجرای فرمان‌های حفاظتی.
قابلیت‌های حفاظتی و کنترلی
- دارای ۲ گروه تنظیماتی مستقل برای پیکربندی سریع در شرایط عملیاتی متفاوت.
- قابلیت کنترل خودکار به‌منظور پاسخ سریع و هوشمند به اختلالات.
- امکان باز و بسته کردن کلید قدرت از طریق فرمان‌های کنترلی.
- پشتیبانی از قابلیت بلاک/آنبلاک عملکرد بازبست خودکار جهت افزایش ایمنی.
- امکان کنترل محلی یا از راه دور مطابق با نیاز بهره‌بردار.
- رله نظارتی داخلی برای پایش سلامت عملکرد دستگاه.
ثبت و تحلیل اطلاعات
- قابلیت ثبت حداکثر ۱۰۰۰ حادثه، ۱۰۰ خطا و ۱۶ رکورد اغتشاش برای تحلیل دقیق‌تر.
- پشتیبانی همزمان از سطوح ثبت پایین‌تر (۲۵۰ حادثه، ۲۵ خطا، ۵ رکورد اغتشاش) نیز برای مقایسه و نگهداری چندلایه.
- اندازه‌گیری دقیق مقادیر RMS جریان‌ها و فرکانس در زمان واقعی.
- قابلیت همگام‌سازی زمانی از طریق رایانه یا سیستمهای DCS برای دقت در تحلیل رخدادها.
نمایشگر و وضعیت عملکرد
- نمایشگر LCD دو ردیفه ۱۶ کاراکتری با وضوح مناسب برای بهره‌برداری صنعتی.
- دارای ۸ نشانگر LED قابل برنامه‌ریزی جهت نمایش وضعیت عملکرد و هشدارها.
ارتباطات و استانداردها
- مجهز به پورت RS232 در جلوی دستگاه برای دسترسی سریع مهندسی.
- مجهز به پورت RS485 در پشت دستگاه جهت ارتباط صنعتی پایدار.
- پشتیبانی کامل از پروتکل Modbus RTU برای ادغام آسان با DCS یا SCADA.
- طراحی مطابق با استاندارد بین‌المللی EN 60255-27 در حوزه تجهیزات حفاظتی.
شرایط محیطی
- عملکرد مطمئن در بازه دمایی گسترده از ۱۵- تا ۶۰ درجه سانتی‌گراد.
✅ کدهای ANSI مرتبط:
- 50 / 51: حفاظت اضافه‌جریان لحظه‌ای و زمانی سه‌فاز
- 50G / 51G: حفاظت اضافه‌جریان زمین آنی و تاخیردار
- 50N / 51N: حفاظت محاسباتی جریان نشتی زمین
- 50BF: تشخیص عملکرد نادرست کلید قدرت (Breaker Failure)
- 49: حفاظت حرارتی تجهیزات بر اساس جریان مؤثر واقعی (True RMS)
- 37: تشخیص کاهش جریان در شبکه سه‌فاز (Undercurrent Protection)
- 74: پایش سلامت مدار فرمان قطع (Trip Circuit Supervision)
- 46: حفاظت در برابر جریان توالی منفی
- 46BC: تشخیص قطع یکی از فازها از طریق نسبت I2/I1
- 79: عملکرد بازبست خودکار کلید قدرت (Auto Recloser)
- 86: قفل عملکرد رله خروجی (Lockout Relay)
⚙️ توابع حفاظتی پیشرفته:
- حفاظت حساس زمین: تشخیص جریانهای نشتی زمین با حساسیت بالا جهت محافظت از تجهیزات دقیق و سیستمهای حیاتی
- منطق برنامه‌پذیر رله: امکان تعریف رفتارهای سفارشی رله بر اساس شرایط عملکردی خاص
- پشتیبانی از معادلات منطقی: ترکیب ورودی‌ها و خروجی‌ها با استفاده از منطق AND/OR برای پیاده‌سازی حفاظت‌های پیچیده
- تایمرهای کمکی: تعریف تأخیرهای زمانی برای هماهنگی بهتر عملکرد رله با سایر تجهیزات حفاظتی
- امکان تست خروجی‌ها: بررسی سلامت و کارکرد درست خروجی‌های رله در حالت نگهداری
- حفاظت وصل روی خطا (SOTF): جلوگیری از بسته‌شدن کلید هنگام وجود خطا در شبکه
- تشخیص جهت چرخش فاز: شناسایی صحیح یا ناصحیح بودن توالی فازها (ساعت‌گرد یا پادساعت‌گرد)
- نگهداری کلید قدرت: ثبت وضعیت عملکردی و اعلان نیاز به بازبینی یا سرویس کلید
- پایش و کنترل کلید قدرت: ثبت عملیات باز و بست و ارسال فرمان از راه دور یا محلی
- تشخیص جریان هجومی: تمایز بین جریان هجومی اولیه و جریانهای خطا برای جلوگیری از تریپ نادرست
- تشخیص بارهای سرمایشی: شناسایی رفتار خاص موتورها و بارهای سرمایشی جهت اعمال حفاظت متناسب (CLP)
- کنترل محلی و راه دور کلید قدرت: امکان صدور فرمان قطع و وصل از طریق HMI یا سیستم مانیتورینگ
- منطق بلاک‌کننده: غیرفعال‌سازی موقت برخی عملکردهای حفاظتی جهت جلوگیری از تریپ ناخواسته در شرایط خاص بهره‌برداری
🔍 نکته: رله HF1055 با برخورداری از مجموعه‌ای کامل از کدهای ANSI و توابع منطقی پیشرفته، ابزاری قابل‌اعتماد برای حفاظت از شبکه‌های قدرت در پروژه‌های صنعتی و نیروگاهی محسوب میشود.
🔹 معرفی و مشخصات کلی
🔹 راهنماها و دستورالعمل‌های کاربری
- 📖 دانلود راهنمای کامل (راهنمای کاربری)
- 🧭 مشاهده و دانلود راهنمای منو
- 🚀 دانلود راهنمای سریع نصب و راهاندازی
🔹 دیاگرام‌ها و سیم‌کشی
🔹 عملکرد حفاظتی و تست
📄 گواهینامه‌ها، استانداردها و رضایت‌نامه‌ها
🛡️ استانداردها و تاییدیه‌ها
- ✅ تأییدیه توانیر:
مشاهده و دانلود فایل - 🧪 گزارش تایپ تست:
مشاهده و دانلود گزارش - 🔬 گزارش فانکشنال تست:
مشاهده و دانلود گزارش
🤝 رضایت‌نامه‌ها و تقدیرنامه‌های کارفرمایان
- 📄 شرکت برق منطقه‌ای فارس:
مشاهده و دانلود رضایت‌نامه - 📄 شرکت توزیع نیروی برق تهران بزرگ:
مشاهده و دانلود رضایت‌نامه
نرم‌افزار تنظیمات رله SARA
نرم‌افزار SARA، یکی از ابزارهای اختصاصی شرکت همیان فن، با هدف ساده‌سازی و تسریع در فرآیند پیکربندی، پایش و به‌روزرسانی رله‌های حفاظتی طراحی شده است. این نرم‌افزار با رابط کاربری ساده، حرفه‌ای و کارآمد، امکان مدیریت جامع و دقیق عملکرد رله‌ها را برای کاربران فراهم می‌کند.
ویژگی‌ها و کاربردها:
- 💾 استخراج، ویرایش و ذخیره تنظیمات رله با فرمت استاندارد Xrio
- 📊 نمایش فایل‌های Disturbance Record و تبدیل آنها به فرمت COMTRADE
- 🔁 ثبت خودکار ۵ خطای آخر همراه با جریان لحظه‌ای و سیگنال‌های دیجیتال به مدت ۳ ثانیه
- 📉 نمایش اطلاعات دقیق ۲۵ خطای اخیر
- 📆 دسترسی به ۲۵۰ رخداد اخیر برای تحلیل بهتر
- 🔎 مشاهده زنده مقادیر آنالوگ و دیجیتال
- ♻️ امکان به‌روزرسانی نرم‌افزاری رله‌ها
این نرم‌افزار ابزاری قدرتمند برای مهندسان برق، تکنسین‌های پشتیبانی و متخصصان شبکه است که در نگهداری، پیکربندی و تحلیل عملکرد رله‌ها نقش کلیدی دارد.
