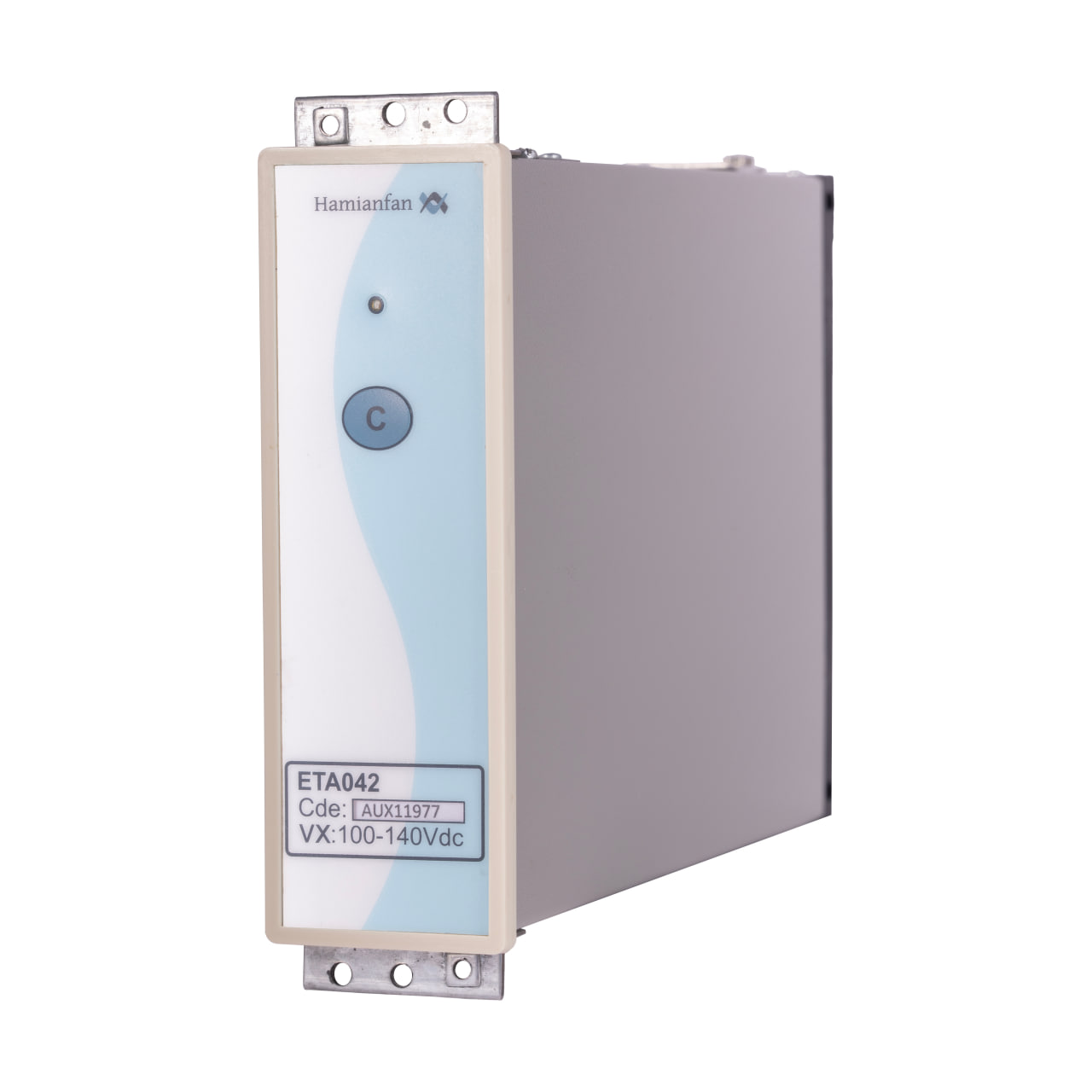

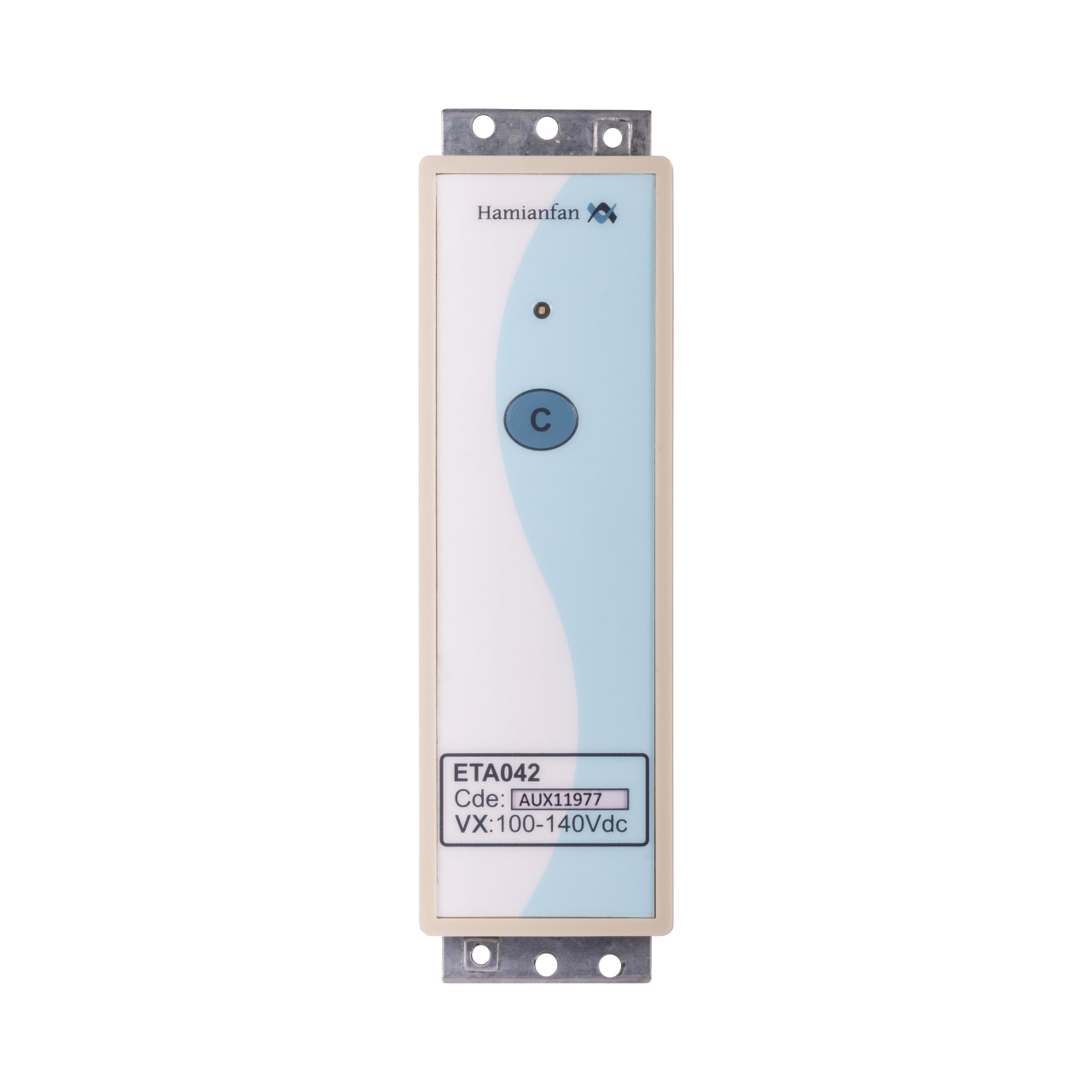

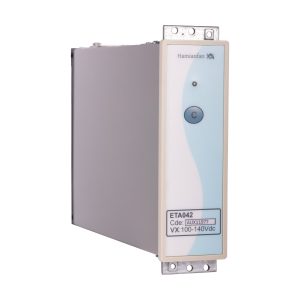

رله کمکی Trip (ETA042)
رله کمکی Trip (ETA042) یک رله چهار کنتاکته با ظرفیت قطع بالا و عملکرد پایدار است که برای کاربردهای حفاظتی و کنترل صنعتی طراحی شده است. این رله با قابلیت ریست خودکار، نشانگر LED وضعیت و زمان عملکرد کمتر از ۱۵ میلی‌ثانیه، گزینه‌ای ایده‌آل برای سوئیچ مدارهای ثانویه ترانسفورماتور جریان و مدارهای تریپ است. ولتاژ کاری آن تا ۱۴۵ ولت DC و جریان قطع معمولی ۱ آمپر DC می‌باشد. طراحی مستحکم و اتصالات NO و NC، استفاده آن را در سیستم‌های قدرت و اینترفیس بارهای سنگین ممکن می‌سازد. همچنین این رله کمکی در مقایسه با رله کمکی Close از حساسیت بالاتری برخوردار بوده و در کاربردهای دقیق‌تر عملکرد مطمئن‌تری ارائه می‌دهد.
برای اطلاع در مورد این محصول لطفاً با شماره 02634024094 یا 09128851090 تماس بگیرید، یا با کلیک روی دکمه بالا پیام خود را در واتس‌اپ همیان‌فن بگذارید.
عملکرد قابل اعتماد در شرایط مختلف
اندازه‌گیری‌ها و سوابق کامل داده‌ها
رابط کاربری ساده و انعطاف‌پذیر
قابل تنظیم از طریق HMI یا کامپیوتر
ورودی‌ها و خروجی‌ها
- پشتیبانی از ترانس جریان: با دو رنج استاندارد 1 و 5 آمپر.
- ورودی آنالوگ: جهت اتصال به ترانس‌های جریان یا ولتاژ.
- ۲ ورودی دیجیتال: برای دریافت فرمان یا وضعیت از تجهیزات جانبی.
- ۵ خروجی دیجیتال قابل برنامه‌ریزی: برای اعمال فرمان‌های کنترلی.
تنظیمات و عملکرد حفاظتی
- پشتیبانی از یک گروه تنظیماتی: جهت ساده‌سازی و تمرکز بر عملکرد ثابت.
- قابلیت کنترل خودکار: برای عملکرد بدون دخالت اپراتور.
- رله نظارتی داخلی: جهت اعلام سلامت و عملکرد صحیح دستگاه.
نمایشگر و رابط کاربری
- نمایشگر LCD دو ردیفه: ۱۶ کاراکتری برای مشاهده اطلاعات مهم به‌صورت بلادرنگ.
- ۸ نشانگر LED: برای نمایش وضعیت عملکرد رله و وضعیت‌های قابل برنامه‌ریزی.
اندازه‌گیری، ثبت و مانیتورینگ
- اندازه‌گیری دقیق: مقادیر RMS جریان‌ها و فرکانس سیستم.
- ذخیره‌سازی: تا ۲۵۰ رخداد، ۲۵ خطا و ۵ رکورد اغتشاش برای تحلیل‌های بعدی.
- همگام‌سازی زمانی: از طریق رایانه یا DCS برای دقت بالا در ثبت وقایع.
ارتباطات و سازگاری با سیستم‌های کنترلی
- پورت RS232 جلویی: برای ارتباط سریع و مستقیم.
- پورت RS485 پشتی: برای اتصال دائم به سیستم‌های صنعتی.
- پشتیبانی از Modbus RTU: برای یکپارچه‌سازی با DCS و SCADA.
پایداری و انطباق با استاندارد
- عملکرد پایدار: در بازه دمایی ۱۵- تا ۶۰ درجه سانتی‌گراد.
- طراحی مطابق با استاندارد: بین‌المللی EN 60255-27.
معرفی و مشخصات کلی
راهنماها و دستورالعمل‌های کاربری
دیاگرام‌ها و سیم‌کشی
عملکرد حفاظتی و تست
کدهای ANSI مرتبط
- 50G / 51G: حفاظت اضافه‌جریان زمین (فوری و با تأخیر)
- 86: عملکرد قفل شونده برای قطع خروجی در شرایط خطا
توابع حفاظتی
- منطق بلاک‌کننده: امکان جلوگیری از عملکرد ناخواسته رله در شرایط خاص، برای ارتقای ایمنی و هماهنگی حفاظتی
استانداردها و تاییدیه‌ها
- تأییدیه توانیر: مشاهده و دانلود فایل
- گزارش تایپ تست: مشاهده و دانلود گزارش
- گزارش فانکشنال تست: مشاهده و دانلود گزارش
رضایت‌نامه‌ها و تقدیرنامه‌های کارفرمایان
- شرکت برق منطقه‌ای فارس: مشاهده و دانلود رضایت‌نامه
- شرکت توزیع نیروی برق تهران بزرگ: مشاهده و دانلود رضایت‌نامه
🧠 معرفی نرم‌افزار SARA
نرم‌افزار SARA، یکی از ابزارهای اختصاصی شرکت همیان فن، با هدف ساده‌سازی و تسریع در فرآیند پیکربندی، پایش و به‌روزرسانی رله‌های حفاظتی طراحی شده است. این نرم‌افزار با رابط کاربری ساده، حرفه‌ای و کارآمد، امکان مدیریت جامع و دقیق عملکرد رله‌ها را برای کاربران فراهم می‌کند.
💡 قابلیت‌های نرم‌افزار
- استخراج، ویرایش و ذخیره تنظیمات رله با فرمت استاندارد Xrio
- نمایش فایل‌های Disturbance Record و تبدیل آن‌ها به فرمت COMTRADE
- ثبت خودکار ۵ خطای آخر همراه با جریان لحظه‌ای و سیگنال‌های دیجیتال به مدت ۳ ثانیه
- نمایش اطلاعات دقیق ۲۵ خطای اخیر
- دسترسی به ۲۵۰ رخداد اخیر برای تحلیل بهتر
- مشاهده زنده مقادیر آنالوگ و دیجیتال
- امکان به‌روزرسانی نرم‌افزاری رله‌ها
🧰 کاربرد نرم‌افزار
این نرم‌افزار ابزاری قدرتمند برای مهندسان برق، تکنسین‌های پشتیبانی و متخصصان شبکه است که در نگهداری، پیکربندی و تحلیل عملکرد رله‌ها نقش کلیدی دارد.
📥 دانلود نرم‌افزار SARA
برای دریافت آخرین نسخه نرم‌افزار SARA می‌توانید از لینک‌های زیر استفاده کنید:
