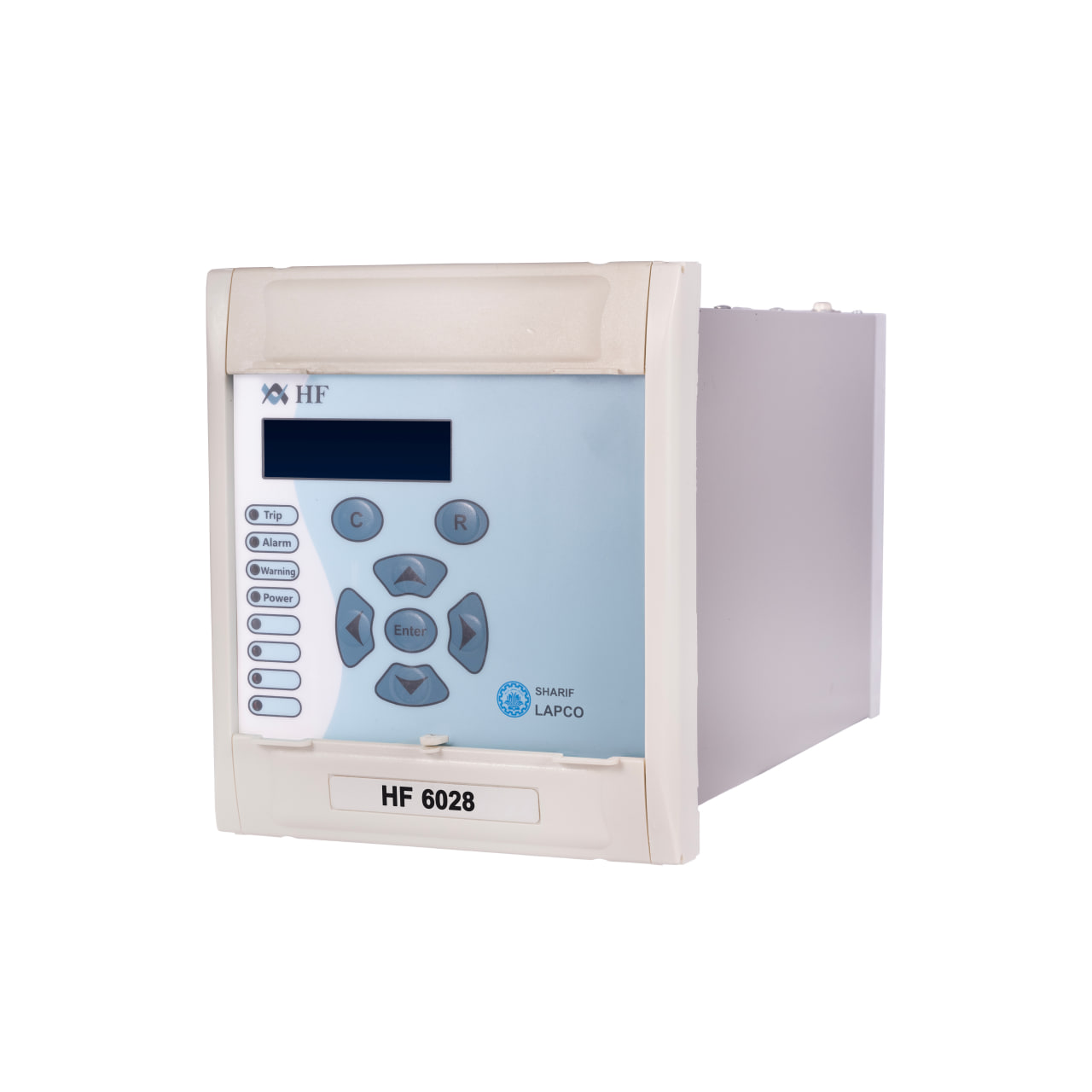

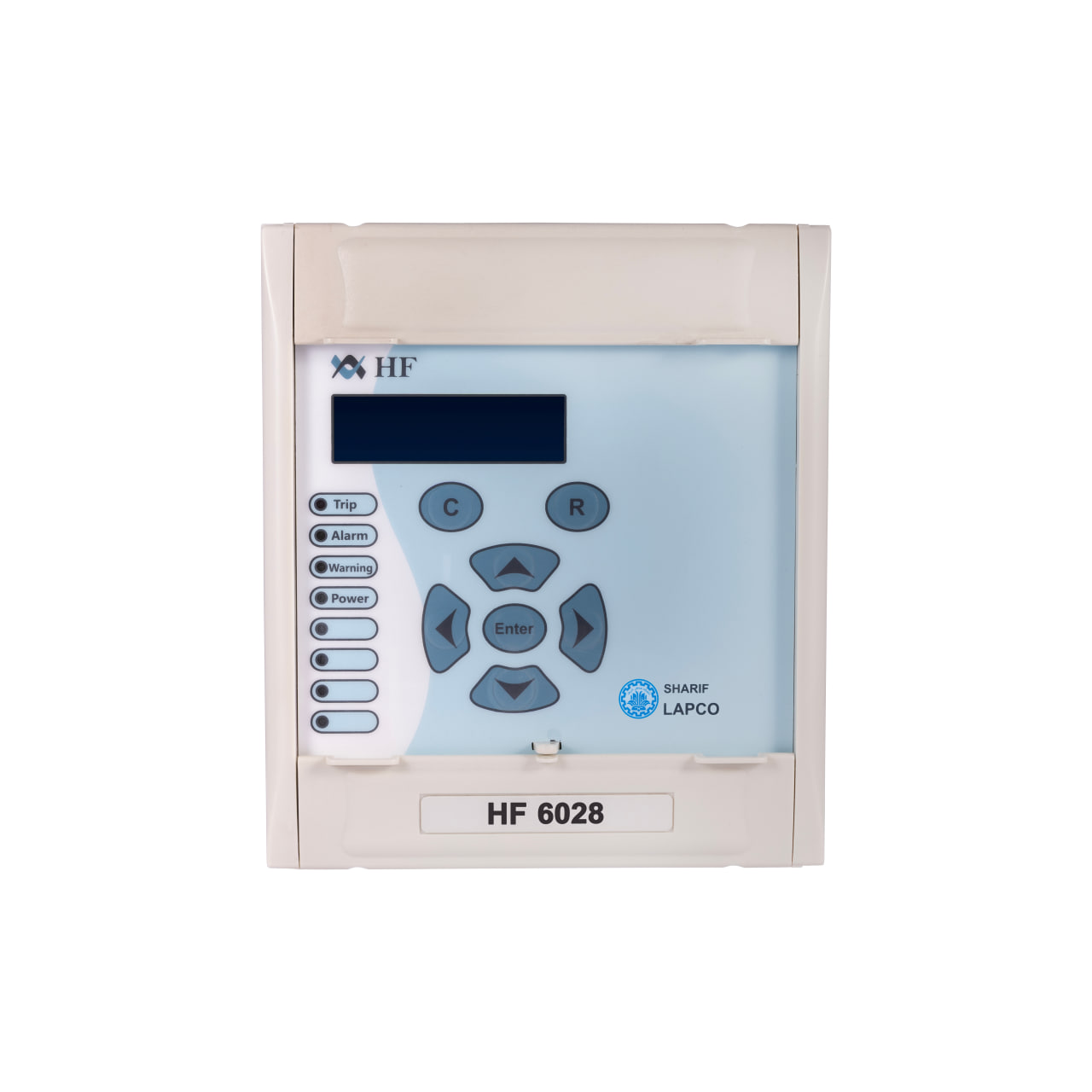

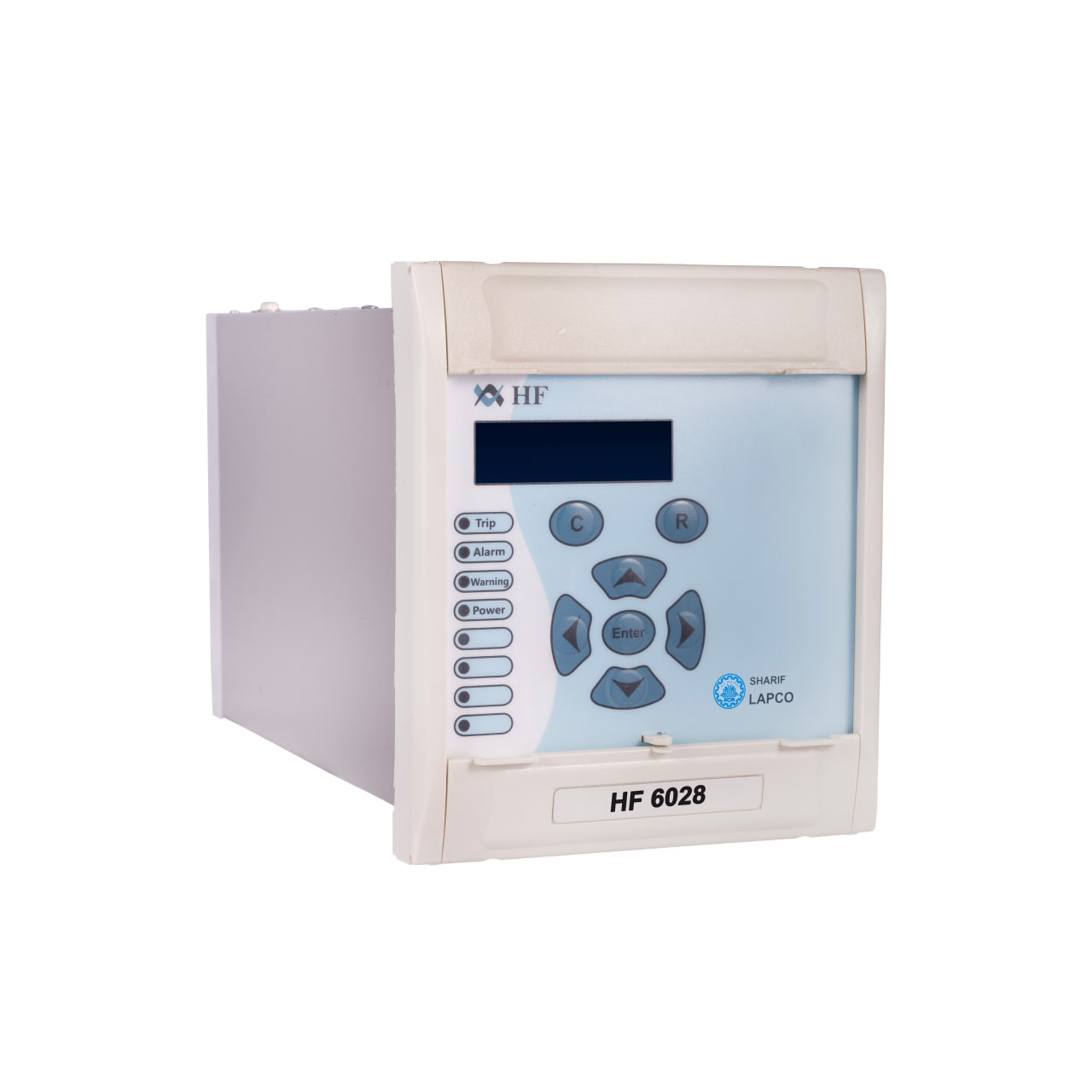

رله حفاظت دیفرانسیل (HF6028)
رله حفاظت دیفرانسیل HF6028 با تشخیص فوق‌العاده سریع خطا، عمر ترانسفورمرها را افزایش می‌دهد. یک ترانسفورمر گران‌ترین تجهیز در پست است و خرابی آن موجب بی‌برقی نواحی بزرگی از شبکه خواهد شد. به همین دلیل، اهمیت رله حفاظت دیفرانسیل HF6028 و تشخیص سریع خطا در حد چندین میلی‌ثانیه بر کسی پوشیده نیست. این رله با ارائه حفاظت دیفرانسیل، حفاظت خطای زمین محدود شده، حفاظت دمایی به عنوان حفاظت‌های اصلی و حفاظت‌های اضافه جریان به عنوان پشتیبان در زمان خطای خارجی، مانع از عبور جریان‌های بزرگ از سیم‌پیچی‌ها و آسیب به ترانسفورمر می‌شود. از این رله در حفاظت ترانسفورمرهای پست‌های فوق توزیع و صنایع می‌توان استفاده کرد.
برای اطلاع در مورد این محصول لطفاً با شماره 02634024094 یا 09128851090 تماس بگیرید، یا با کلیک روی دکمه بالا پیام خود را در واتس‌اپ همیان‌فن بگذارید.
عملکرد قابل اعتماد در شرایط مختلف
اندازه‌گیری‌ها و سوابق کامل داده‌ها
رابط کاربری ساده و انعطاف‌پذیر
قابل تنظیم از طریق HMI یا کامپیوتر
ورودی‌ها و اندازه‌گیری
- پشتیبانی از ترانس جریان با دو رنج 1 یا 5 آمپر، مناسب برای انواع کاربردهای حفاظتی.
- دارای ۸ ورودی آنالوگ (ولتاژ و جریان) با دقت بالا جهت اندازه‌گیری لحظه‌ای.
- مجهز به ۷ ورودی دیجیتال قابل پیکربندی برای دریافت فرمان‌های کنترلی.
- ۸ خروجی دیجیتال برای فرمان به تجهیزات جانبی یا ارسال هشدار.
- نمایش کامل و دقیق پارامترهای الکتریکی در هر لحظه.
تنظیمات و عملکرد حفاظتی
- پشتیبانی از ۴ گروه تنظیماتی مستقل با قابلیت سوئیچ آسان.
- قابلیت باز و بسته‌کردن کلید قدرت به‌صورت خودکار یا از راه دور.
- تمامی تنظیمات قابل انجام از طریق رابط کاربری HMI یا نرم‌افزار کامپیوتر.
- دارای رله نظارتی داخلی جهت پایش مداوم سلامت عملکرد دستگاه.
- قابلیت کنترل خودکار فرآیندهای حفاظتی و عملکردی.
نمایشگر و رابط کاربری
- نمایشگر LCD دو ردیفه ۱۶ کاراکتری برای ارائه اطلاعات کلیدی در لحظه.
- دارای ۴ عدد LED برای نمایش وضعیت رله و عملکردهای قابل‌برنامه‌ریزی.
ثبت، مانیتورینگ و آنالیز
- امکان ذخیره‌سازی تا ۲۵۰ رخداد، ۲۵ خطا و ۵ رکورد اغتشاش.
- مناسب برای تحلیل دقیق وقایع، تشخیص سریع و افزایش قابلیت اطمینان سیستم.
- یک مجموعه کامل برای مانیتورینگ، اندازه‌گیری و ثبت داده‌ها.
ارتباطات و یکپارچه‌سازی
- پورت RS232 در جلوی دستگاه برای پیکربندی سریع.
- پورت RS485 در پشت دستگاه برای اتصال دائم به سیستم‌های کنترلی.
- پشتیبانی از پروتکل ارتباطی Modbus RTU برای یکپارچه‌سازی با DCS یا اسکادا.
- قابلیت همگام‌سازی زمانی با رایانه یا سیستم DCS برای دقت بالا در ثبت وقایع.
پایداری، استاندارد و قابلیت اطمینان
- عملکرد پایدار در دمای محیطی ۱۵- تا ۶۰ درجه سانتی‌گراد.
- مطابق با استاندارد بین‌المللی EN 60255-27.
- طراحی شده با تمرکز بر ساده‌سازی، انعطاف‌پذیری و قابلیت اطمینان بالا.
معرفی و مشخصات کلی
راهنماها و دستورالعمل‌های کاربری
دیاگرام‌ها و سیم‌کشی
عملکرد حفاظتی و تست

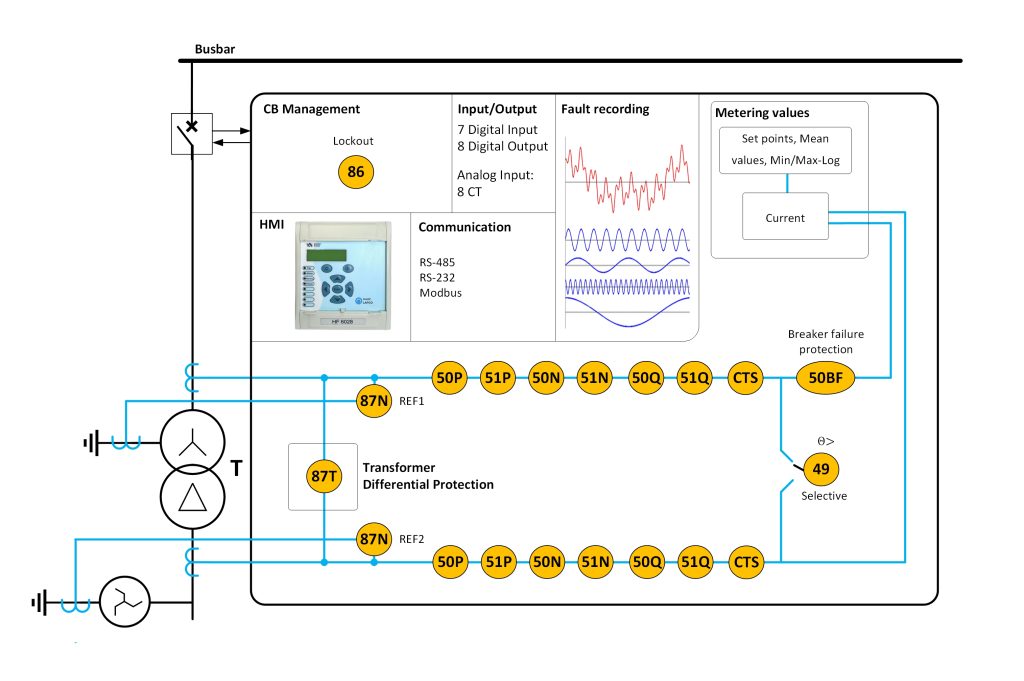

کدهای ANSI مرتبط
- 49: حفاظت اضافه بار حرارتی
- 50BF: حفاظت خرابی کلید
- 50N / 51N: حفاظت اضافه جریان نوترال (جمع سه فاز)
- 50P / 51P: حفاظت اضافه جریان فاز
- 50G / 51G: حفاظت اضافه جریان زمین
- 50Q / 51Q: حفاظت اضافه جریان توالی منفی
- 60CTS: نظارت بر ترانسفورمر جریان (CT)
- 74TC: نظارت بر مدار تریپ
- 87N: حفاظت خطای زمین محدود شده (REF)
- 87T: حفاظت دیفرانسیل ترانسفورماتور
توابع حفاظتی
- نظارت بر ترانسفورماتور جریان (CT) جهت جلوگیری از عملکرد اشتباه در شرایط CT باز
- امکان تعریف معادلات منطقی اختصاصی جهت سناریوهای حفاظتی خاص
- تایمرهای کمکی جهت کنترل تأخیر عملکرد در شرایط خاص
- تشخیص جهت چرخش فاز (ساعت‌گرد و پادساعت‌گرد)
- تست و بررسی عملکرد رله‌های خروجی برای اهداف نگهداری
- تشخیص جریان هجومی اولیه به‌ویژه در ترانسفورماتورها
- نظارت و فرمان کنترلی بر کلید قدرت (Local / Remote)
نکته تخصصی
رله HF6028 با قابلیت‌های پیشرفته حفاظتی، گزینه‌ای ایده‌آل برای محیط‌های صنعتی حساس و زیرساخت‌های پست‌های فشار متوسط و قوی است.
استانداردها و تاییدیه‌ها
- تأییدیه توانیر: مشاهده و دانلود فایل
- گزارش تایپ تست: مشاهده و دانلود گزارش
- گزارش فانکشنال تست: مشاهده و دانلود گزارش
رضایت‌نامه‌ها و تقدیرنامه‌های کارفرمایان
- شرکت برق منطقه‌ای فارس: مشاهده و دانلود رضایت‌نامه
- شرکت توزیع نیروی برق تهران بزرگ: مشاهده و دانلود رضایت‌نامه
🧠 معرفی نرم‌افزار SARA
نرم‌افزار SARA، یکی از ابزارهای اختصاصی شرکت همیان فن، با هدف ساده‌سازی و تسریع در فرآیند پیکربندی، پایش و به‌روزرسانی رله‌های حفاظتی طراحی شده است. این نرم‌افزار با رابط کاربری ساده، حرفه‌ای و کارآمد، امکان مدیریت جامع و دقیق عملکرد رله‌ها را برای کاربران فراهم می‌کند.
💡 قابلیت‌های نرم‌افزار
- استخراج، ویرایش و ذخیره تنظیمات رله با فرمت استاندارد Xrio
- نمایش فایل‌های Disturbance Record و تبدیل آن‌ها به فرمت COMTRADE
- ثبت خودکار ۵ خطای آخر همراه با جریان لحظه‌ای و سیگنال‌های دیجیتال به مدت ۳ ثانیه
- نمایش اطلاعات دقیق ۲۵ خطای اخیر
- دسترسی به ۲۵۰ رخداد اخیر برای تحلیل بهتر
- مشاهده زنده مقادیر آنالوگ و دیجیتال
- امکان به‌روزرسانی نرم‌افزاری رله‌ها
🧰 کاربرد نرم‌افزار
این نرم‌افزار ابزاری قدرتمند برای مهندسان برق، تکنسین‌های پشتیبانی و متخصصان شبکه است که در نگهداری، پیکربندی و تحلیل عملکرد رله‌ها نقش کلیدی دارد.
📥 دانلود نرم‌افزار SARA
برای دریافت آخرین نسخه نرم‌افزار SARA می‌توانید از لینک‌های زیر استفاده کنید:
