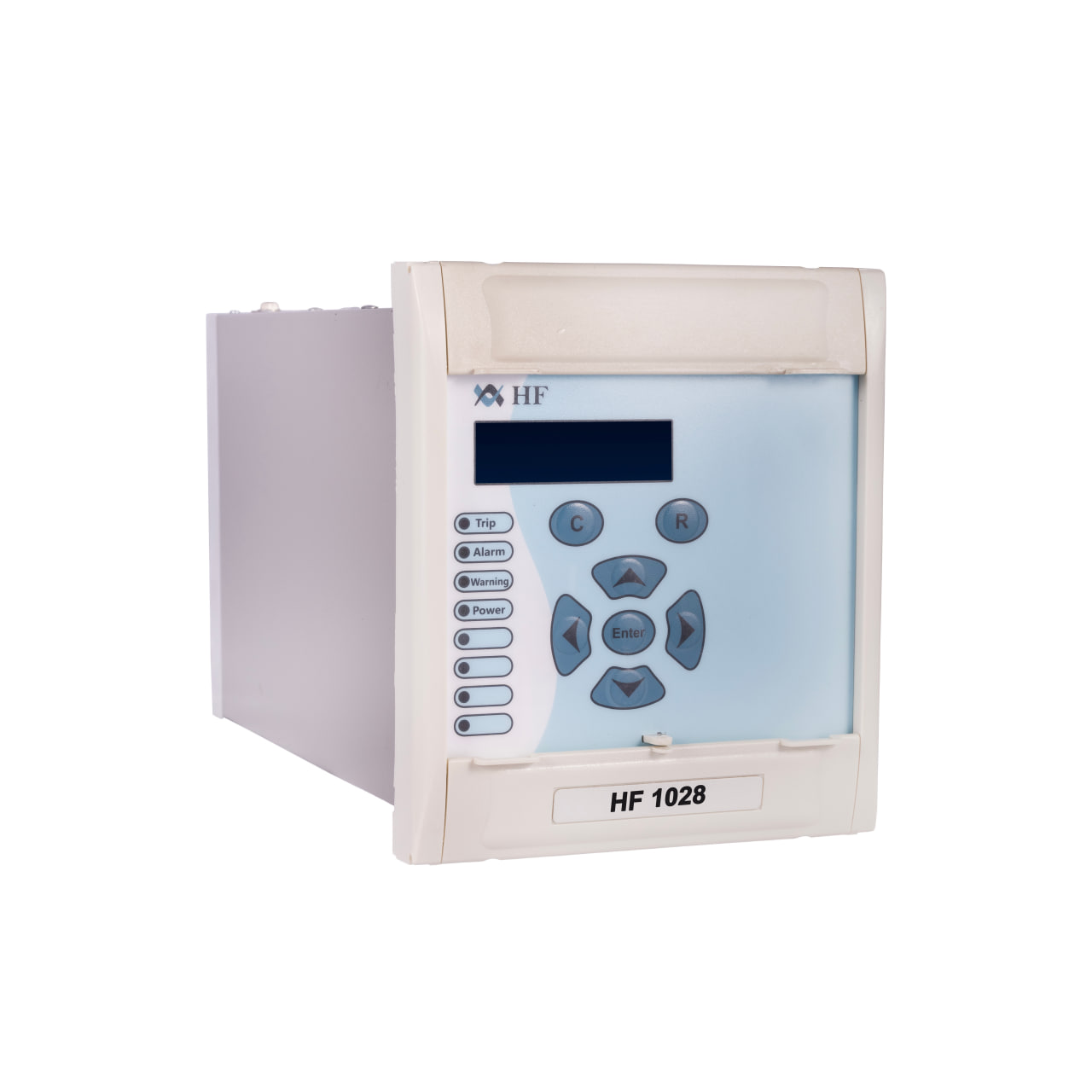

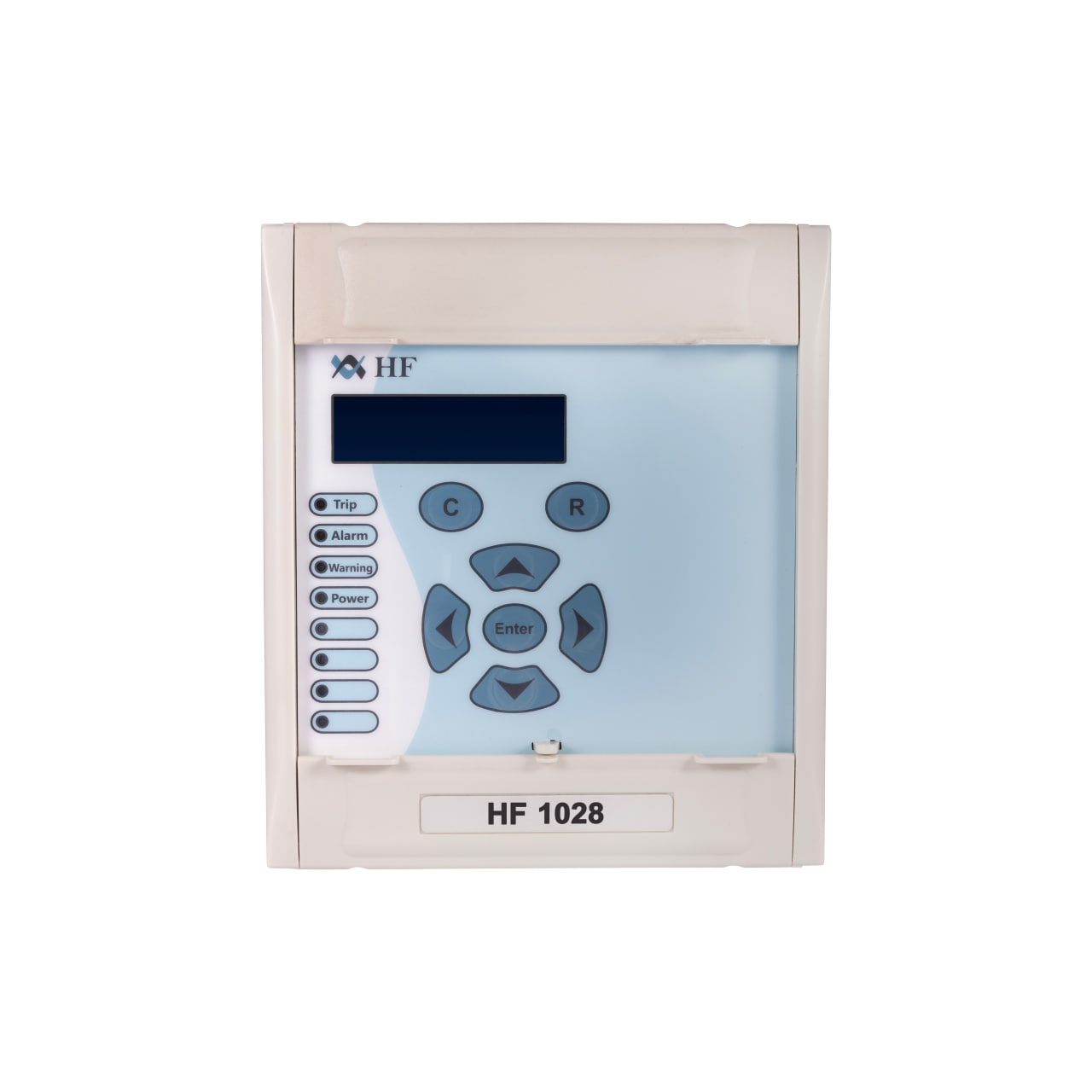

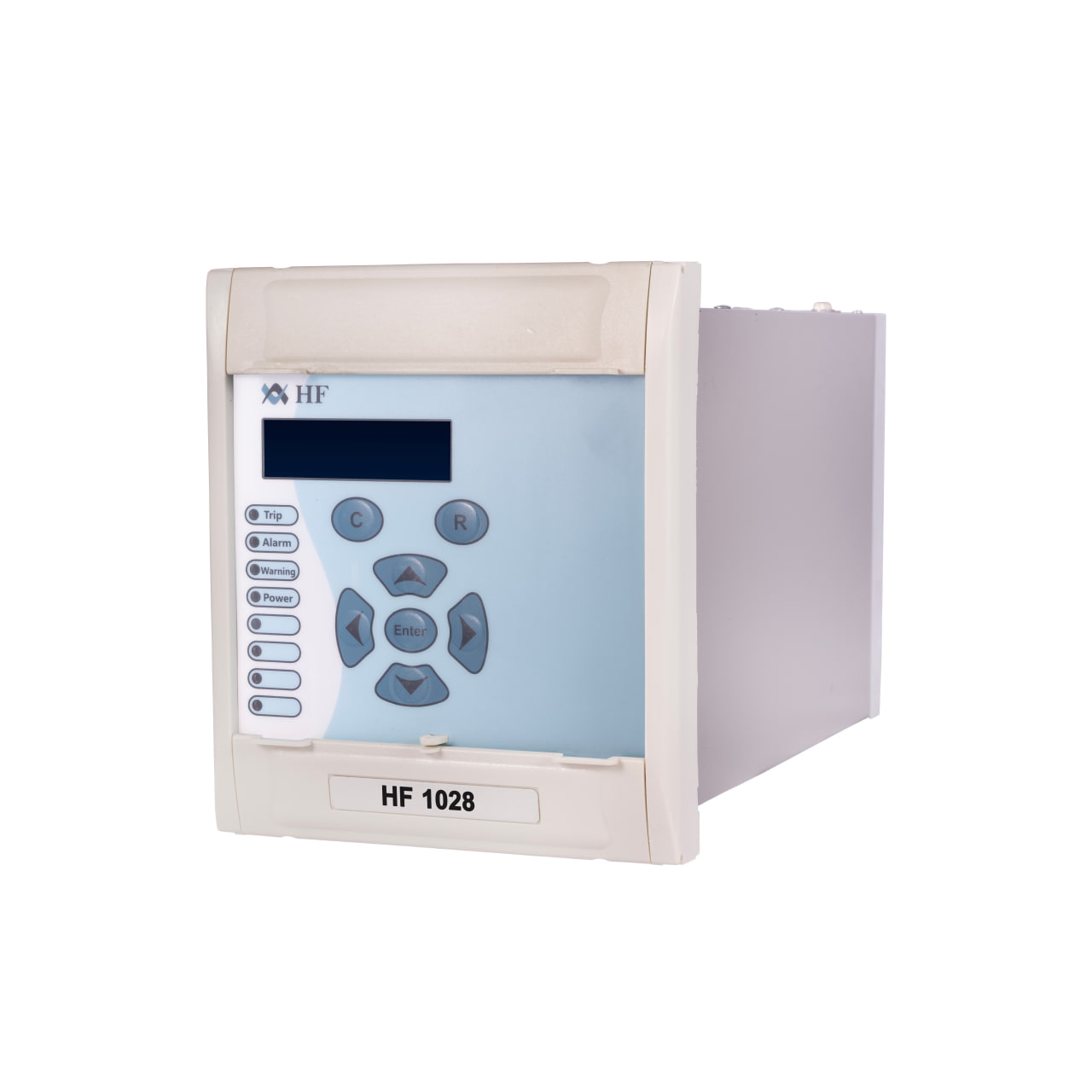

رله حفاظت اضافه جریان جهت‌دار (HF1028)
رله حفاظت اضافه جریان جهت‌دار HF1028 برای کنترل، حفاظت و مانیتورینگ در صنایع، شبکه‌های توزیع و پست‌ها طراحی شده است. این رله با ارائه حفاظت‌هایی نظیر حفاظت اضافه جریان جهت‌دار فاز و زمین، حفاظت اضافه ولتاژ، حفاظت کاهش ولتاژ، حفاظت اضافه ولتاژ باقیمانده، حفاظت فرکانس و نرخ تغییرات فرکانس و حفاظت اضافه بار حرارتی به عنوان حفاظت‌های اصلی، در زمان بروز خطا مانع از عبور جریان مازاد می‌شود و از ایجاد خسارت جلوگیری می‌کند. همچنین در عمل، به‌خاطر مجهز بودن به تابع بازبست خودکار، در هنگام بروز خطاهای گذرا بعد از مدت کوتاهی کلید را وصل می‌کند. در شبکه‌های حلقوی، این رله می‌تواند خطاها را در جهت خاص تشخیص داده و از قطع کل شبکه جلوگیری کند. در سیستم‌هایی که چندین منبع تغذیه وجود دارد، این رله مانع از عملکرد ناخواسته در جهت‌های دیگر می‌شود. در شبکه‌های موازی نیز، خطا در خطی که اتفاق افتاده تشخیص داده می‌شود و مانع از قطع بقیه خطوط می‌شود. علاوه بر کاربردهای گفته‌شده، از رله حفاظت اضافه جریان جهت‌دار HF1028 می‌توان به عنوان پشتیبان رله‌های دیستانس نیز استفاده کرد.
برای اطلاع در مورد این محصول لطفاً با شماره 02634024094 یا 09128851090 تماس بگیرید، یا با کلیک روی دکمه بالا پیام خود را در واتس‌اپ همیان‌فن بگذارید.
عملکرد قابل اعتماد در شرایط مختلف
اندازه‌گیری‌ها و سوابق کامل داده‌ها
رابط کاربری ساده و انعطاف‌پذیر
قابل تنظیم از طریق HMI یا کامپیوتر
معرفی مدل‌ها
- مدل A: مناسب برای کاربردهای استاندارد صنعتی با امکانات پایه و تمرکز بر عملکرد پایدار در محیط‌های عمومی.
- مدل B: نسخه پیشرفته با قابلیت‌های بیشتر در ثبت رخدادها، ورودی‌های دیجیتال اضافی، و مناسب برای پروژه‌هایی با نیازمندی‌های حفاظتی گسترده‌تر.
- تفاوت اصلی: ظرفیت ذخیره‌سازی رخدادها، تعداد ورودی‌های دیجیتال و قابلیت‌های کنترلی.
ورودی‌ها و خروجی‌ها
- پشتیبانی از ترانس جریان با دو رنج 1 آمپر و 5 آمپر.
- ۷ ورودی آنالوگ برای ترانس‌های ولتاژ و جریان.
- ۷ ورودی دیجیتال (قابل ارتقا به ۱۲ ورودی).
- ۸ خروجی دیجیتال قابل تنظیم.
قابلیت‌های حفاظتی و کنترلی
- ۸ گروه تنظیماتی برای پیکربندی سریع.
- قابلیت کنترل خودکار.
- رله نظارتی برای پایش عملکرد.
- پشتیبانی از مقادیر RMS جریان‌ها و فرکانس.
- نمایش مقادیر پیک و گردنده جریان.
- نمایش حداکثر و میانگین جریان‌ها.
- نمایش زاویه فاز و/یا نول.
- اندازه‌گیری حداکثر و میانگین ولتاژ.
- اندازه‌گیری توان و انرژی (واقعی و ظاهری).
ثبت اطلاعات و همگام‌سازی
- ثبت ۲۵۰ حادثه، ۲۵ خطا و ۵ رکورد اغتشاش.
- همگام‌سازی زمانی از طریق رایانه یا DCS.
نمایشگر و اعلان وضعیت
- نمایشگر LCD دو ردیفه ۱۶ کاراکتری.
- ۸ نشانگر LED قابل برنامه‌ریزی.
ارتباطات و استانداردها
- پورت RS232 جلویی.
- پورت RS485 پشتی.
- پروتکل Modbus RTU.
- مطابق با استاندارد EN 60255-27.
شرایط محیطی
- عملکرد پایدار در دمای ۱۵- تا ۶۰ درجه سانتی‌گراد.
عملکرد اضافی
- باز و بسته کردن کلید قدرت.
- بلاک/آنبلاک عملکرد بازبست خودکار.
معرفی و مشخصات کلی
راهنماها و دستورالعمل‌های کاربری
دیاگرام‌ها و سیم‌کشی
عملکرد حفاظتی و تست

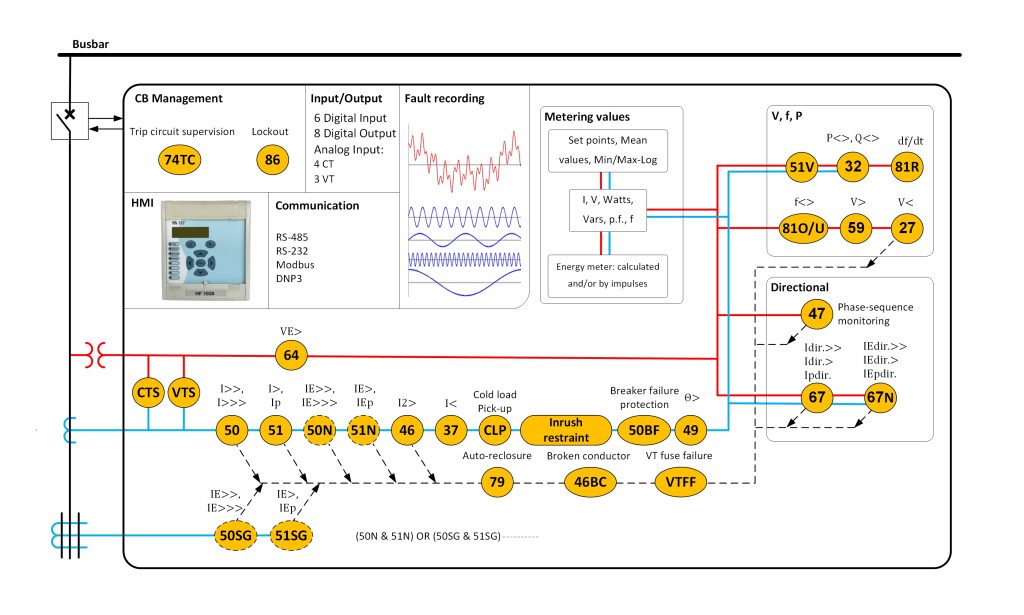

کدهای ANSI مرتبط
- 27 / 59: حفاظت ولتاژ پایین و بالا با منطق ترکیبی (AND/OR)
- 32: حفاظت توان جهت‌دار
- 32N: حفاظت زمین وات‌متریک
- 37: حفاظت کاهش جریان در شبکه سه‌فاز
- 46: حفاظت توالی منفی جریان (عدم تعادل فازها)
- 46BC: تشخیص قطع فاز بر اساس نسبت I2/I1
- 47: حفاظت ولتاژ منفی توالی
- 49: حفاظت حرارتی اضافه‌بار (True RMS)
- 50 / 51: حفاظت اضافه‌جریان لحظه‌ای و زمانی در سه‌فاز
- 50BF: تشخیص خرابی کلید قدرت (Breaker Failure Protection)
- 50G / 51G: حفاظت اضافه‌جریان زمین (نوع حساس و عمومی)
- 50N / 51N: حفاظت زمین بر اساس جریان نول محاسبه‌شده
- 51V: حفاظت اضافه‌جریان وابسته به ولتاژ
- 59N: حفاظت اضافه‌ولتاژ باقیمانده
- 67: حفاظت اضافه‌جریان جهت‌دار سه‌فاز
- 67N: حفاظت جهت‌دار جریان زمین
- 79: سیستم بازبست خودکار (Autorecloser)
- 81U / 81O: حفاظت کاهش و افزایش فرکانس
- 81R: نظارت بر نرخ تغییرات فرکانس
- 86: قفل نرم‌افزاری رله خروجی (Lockout Relay)
توابع حفاظتی
- نظارت بر ترانسفورماتور ولتاژ (VT) جهت بررسی وضعیت تغذیه ولتاژ اندازه‌گیری
- نظارت بر ترانسفورماتور جریان (CT) جهت جلوگیری از عملکرد اشتباه در شرایط CT باز
- منطق برنامه‌پذیر برای انتخاب خودکار رله مناسب بر اساس شرایط بهره‌برداری
- امکان تعریف معادلات منطقی جهت پیاده‌سازی سناریوهای حفاظتی پیچیده
- تایمرهای کمکی جهت تنظیم تأخیرهای عملکرد خاص در توابع حفاظتی
- تشخیص جهت چرخش فاز (ساعت‌گرد یا پادساعت‌گرد)
- تست دستی رله خروجی جهت اهداف نگهداری و بررسی عملکرد
- تشخیص جریان هجومی در زمان وصل تجهیزات با خاصیت مغناطیسی بالا
- تشخیص بارهای موتوری سرمایشی (CLP) جهت جلوگیری از تریپ‌های کاذب
- امکان کنترل کلید قدرت به صورت محلی و یا از راه دور
- نگهداری وضعیت کلید قدرت و تحلیل چرخه عملکرد آن
- نظارت کامل بر مدار تریپ جهت اطمینان از عملکرد صحیح در شرایط خطا
- قفل عملکرد رله جهت جلوگیری از فعال‌سازی ناخواسته یا بازگشت مجدد
- منطق بلاک حفاظتی جهت جلوگیری از تداخل عملکرد توابع در شرایط خاص
- حفاظت وصل روی خطا (SOTF) جهت جلوگیری از اتصال مجدد در زمان وجود خطا
نکات تخصصی
- رله HF1028 در دو نسخه با ویژگی‌های متفاوت عرضه می‌شود:
- HF1028 HS: مجهز به حفاظت اضافه‌جریان زمین حساس (50G/51G) برای کاربردهای با حساسیت بالا.
- HF1028 NS: فاقد حفاظت اضافه‌جریان زمین حساس، مناسب برای کاربردهای عمومی‌تر.
- این تفاوت در نسخه‌ها به کاربران اجازه می‌دهد تا بسته به الزامات حفاظتی شبکه، نسخه مناسب را انتخاب کنند.
استانداردها و تاییدیه‌ها
- تأییدیه توانیر: مشاهده و دانلود فایل
- گزارش تایپ تست: مشاهده و دانلود گزارش
- گزارش فانکشنال تست: مشاهده و دانلود گزارش
رضایت‌نامه‌ها و تقدیرنامه‌های کارفرمایان
- شرکت برق منطقه‌ای فارس: مشاهده و دانلود رضایت‌نامه
- شرکت توزیع نیروی برق تهران بزرگ: مشاهده و دانلود رضایت‌نامه
🧠 معرفی نرم‌افزار SARA
نرم‌افزار SARA، یکی از ابزارهای اختصاصی شرکت همیان فن، با هدف ساده‌سازی و تسریع در فرآیند پیکربندی، پایش و به‌روزرسانی رله‌های حفاظتی طراحی شده است. این نرم‌افزار با رابط کاربری ساده، حرفه‌ای و کارآمد، امکان مدیریت جامع و دقیق عملکرد رله‌ها را برای کاربران فراهم می‌کند.
💡 قابلیت‌های نرم‌افزار
- استخراج، ویرایش و ذخیره تنظیمات رله با فرمت استاندارد Xrio
- نمایش فایل‌های Disturbance Record و تبدیل آن‌ها به فرمت COMTRADE
- ثبت خودکار ۵ خطای آخر همراه با جریان لحظه‌ای و سیگنال‌های دیجیتال به مدت ۳ ثانیه
- نمایش اطلاعات دقیق ۲۵ خطای اخیر
- دسترسی به ۲۵۰ رخداد اخیر برای تحلیل بهتر
- مشاهده زنده مقادیر آنالوگ و دیجیتال
- امکان به‌روزرسانی نرم‌افزاری رله‌ها
🧰 کاربرد نرم‌افزار
این نرم‌افزار ابزاری قدرتمند برای مهندسان برق، تکنسین‌های پشتیبانی و متخصصان شبکه است که در نگهداری، پیکربندی و تحلیل عملکرد رله‌ها نقش کلیدی دارد.
