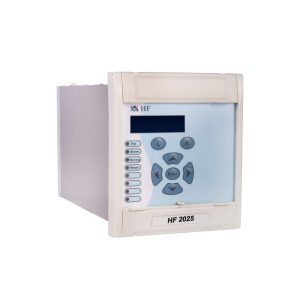

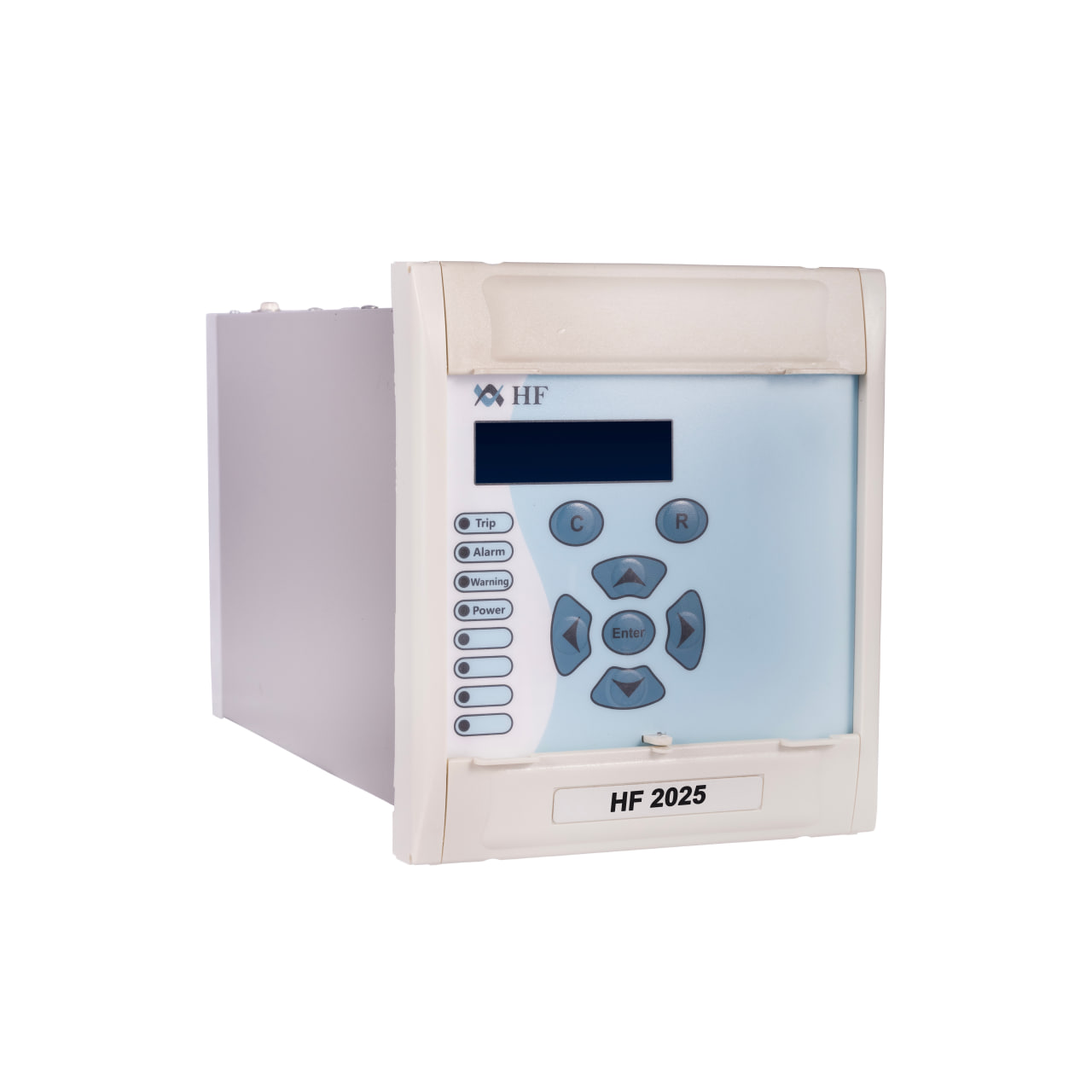

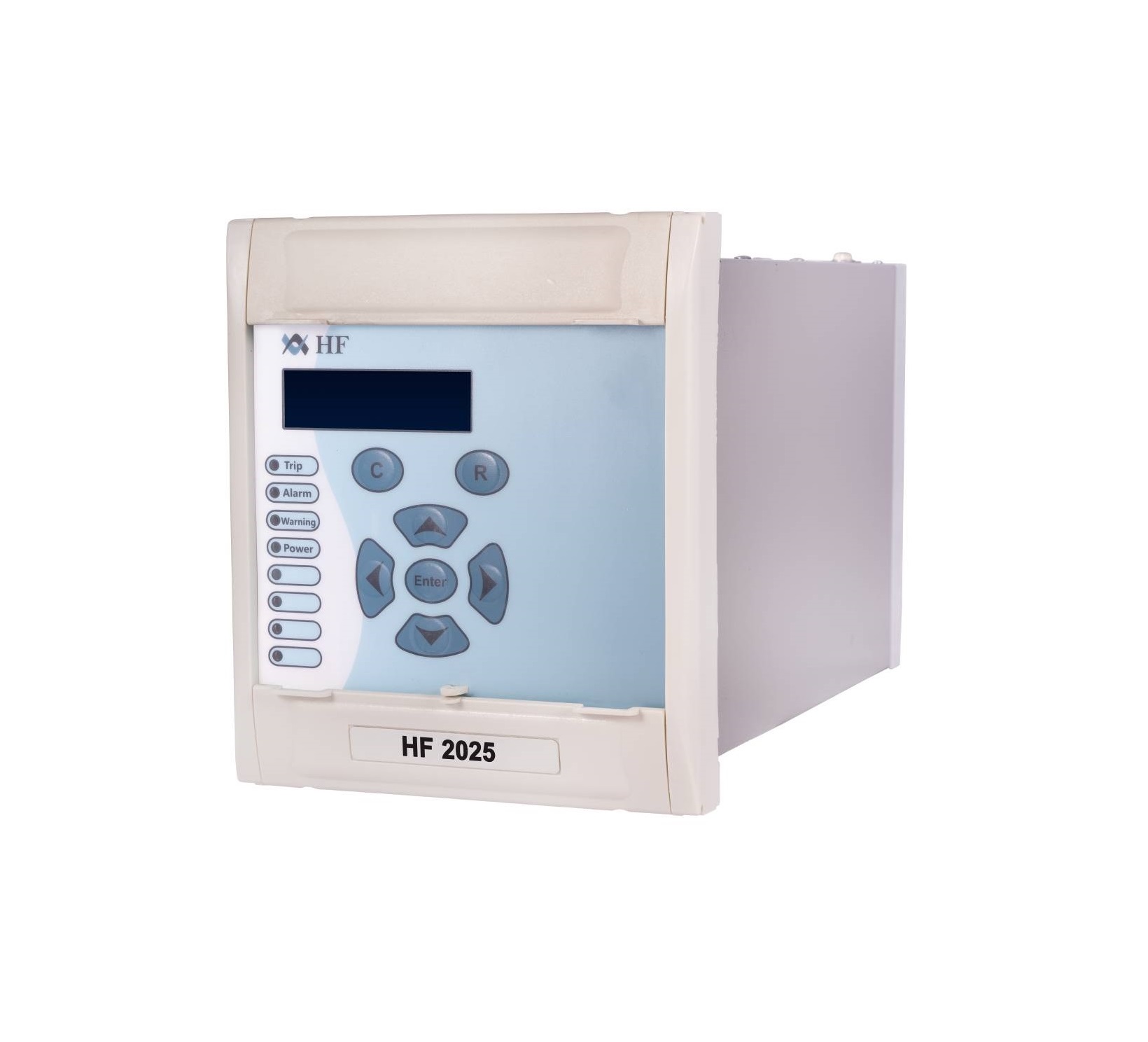

رله حفاظت موتور (HF2025)
رله حفاظت موتور HF2025 جهت حفاظت، کنترل و مانیتورینگ تاسیسات صنعتی و شبکه های توزیع عمومی طراحی شده اند. به طور اختصاصی تر، از این رله برای حفاظت موتورهای با ظرفیت کمتر از 2 مگاوات می توان استفاده کرد. این رله با اندازه گیری جریان، ولتاژ و دمای موتور، مجموعه جامعی از حفاظت ها را ارائه می دهد. همچنین علاوه بر توابع حفاظتی، توابع متنوع دیگری جهت بهبود عملکرد و بازدهی بهتر موتور در اختیار کاربر قرار می دهد.
برای اطلاع در مورد این محصول لطفاً با شماره 02634024094 یا 09128851090 تماس بگیرید، یا با کلیک روی دکمه بالا پیام خود را در واتس‌اپ همیان‌فن بگذارید.
عملکرد قابل اعتماد در شرایط مختلف
اندازه‌گیری‌ها و سوابق کامل داده‌ها
رابط کاربری ساده و انعطاف‌پذیر
قابل تنظیم از طریق HMI یا کامپیوتر
ورودی‌ها و اندازه‌گیری
- پشتیبانی از ترانس جریان با دو رنج 1 آمپر و 5 آمپر، مناسب برای انواع سیستم‌های حفاظت.
- دارای ۵ ورودی آنالوگ جهت اندازه‌گیری جریان و ولتاژ با دقت بالا.
- ۶ ورودی دیجیتال برای دریافت سیگنال‌های کنترلی از سایر تجهیزات.
- ۵ خروجی دیجیتال قابل برنامه‌ریزی جهت فرمان به تجهیزات جانبی.
- قابلیت نمایش توان حقیقی و توان ظاهری به‌صورت بلادرنگ.
تنظیمات و کنترل
- مجهز به ۲ گروه تنظیماتی مستقل با امکان سوئیچ دستی یا از راه دور.
- پشتیبانی از کنترل خودکار کلید قدرت در شرایط مختلف بهره‌برداری.
- رله نظارتی داخلی جهت اطمینان از سلامت عملکرد دستگاه در هر لحظه.
- قابلیت پیکربندی کامل از طریق HMI یا نرم‌افزار کامپیوتر.
ثبت و مانیتورینگ
- ذخیره‌سازی پیشرفته شامل ۲۵۰ رخداد، ۲۵ خطا و ۵ رکورد اغتشاش.
- امکان تحلیل رخدادها جهت افزایش بهره‌وری و تشخیص سریع.
- راهکاری مطمئن برای مانیتورینگ دقیق سیستم‌های حفاظتی.

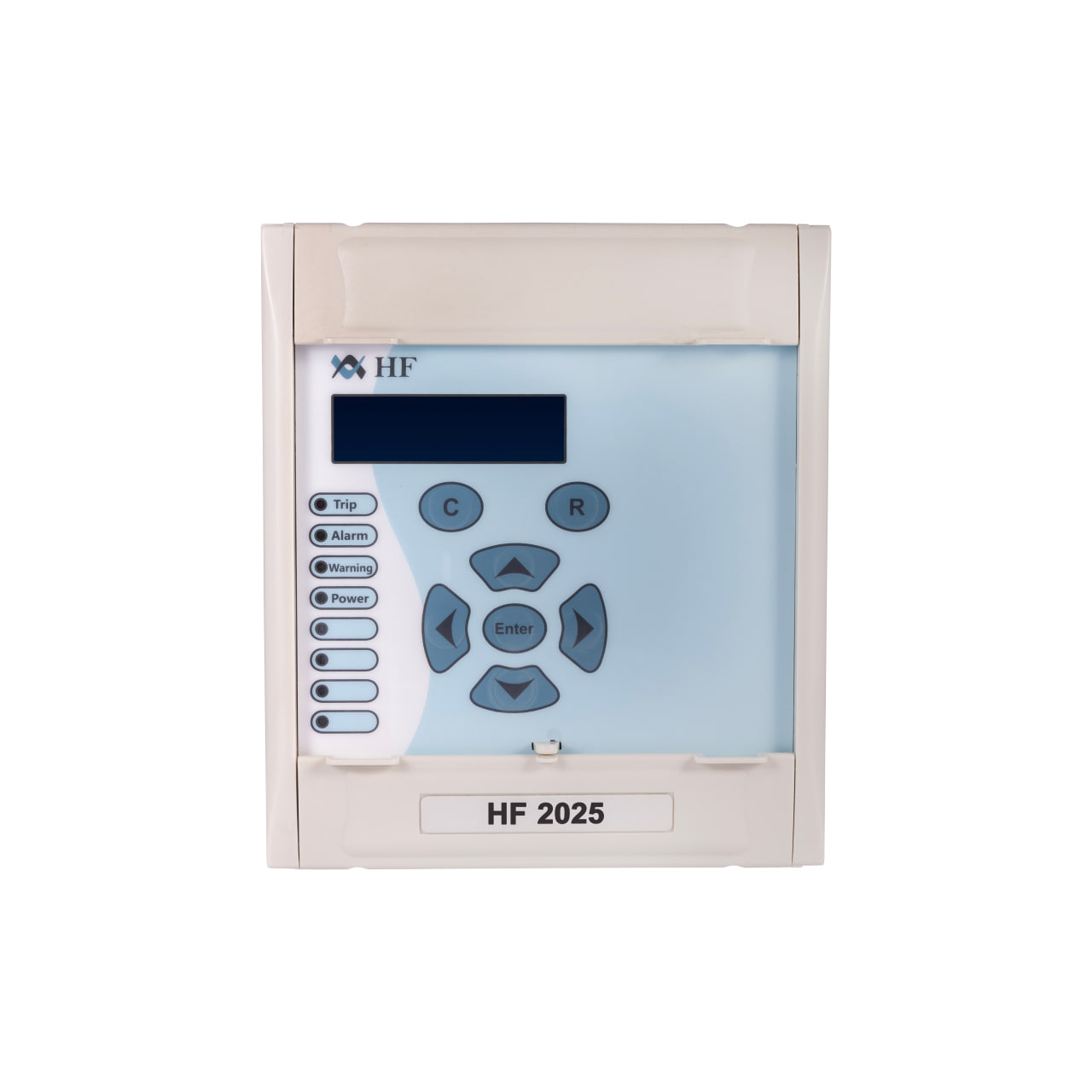

نمایشگر و رابط کاربری
- نمایشگر LCD دو ردیفه با ۱۶ کاراکتر جهت نمایش اطلاعات حیاتی.
- مجهز به ۴ عدد LED عملکرد برای نمایش وضعیت رله.
ارتباطات و یکپارچه‌سازی
- درگاه RS232 در جلوی دستگاه برای تنظیمات سریع.
- درگاه RS485 در پشت دستگاه برای اتصال دائم به شبکه.
- پشتیبانی از Modbus RTU جهت یکپارچه‌سازی آسان با DCS/اسکادا.
پایداری، استاندارد و محیط
- قابلیت همگام‌سازی زمانی از طریق DCS یا رایانه.
- مطابقت با استاندارد EN 60255-27.
- عملکرد پایدار در دمای ۱۵- تا ۶۰ درجه سانتی‌گراد.
- طراحی ساده، منعطف و قابل‌اعتماد برای کاربردهای صنعتی.
معرفی و مشخصات کلی
راهنماها و دستورالعمل‌های کاربری
دیاگرام‌ها و سیم‌کشی
عملکرد حفاظتی و تست

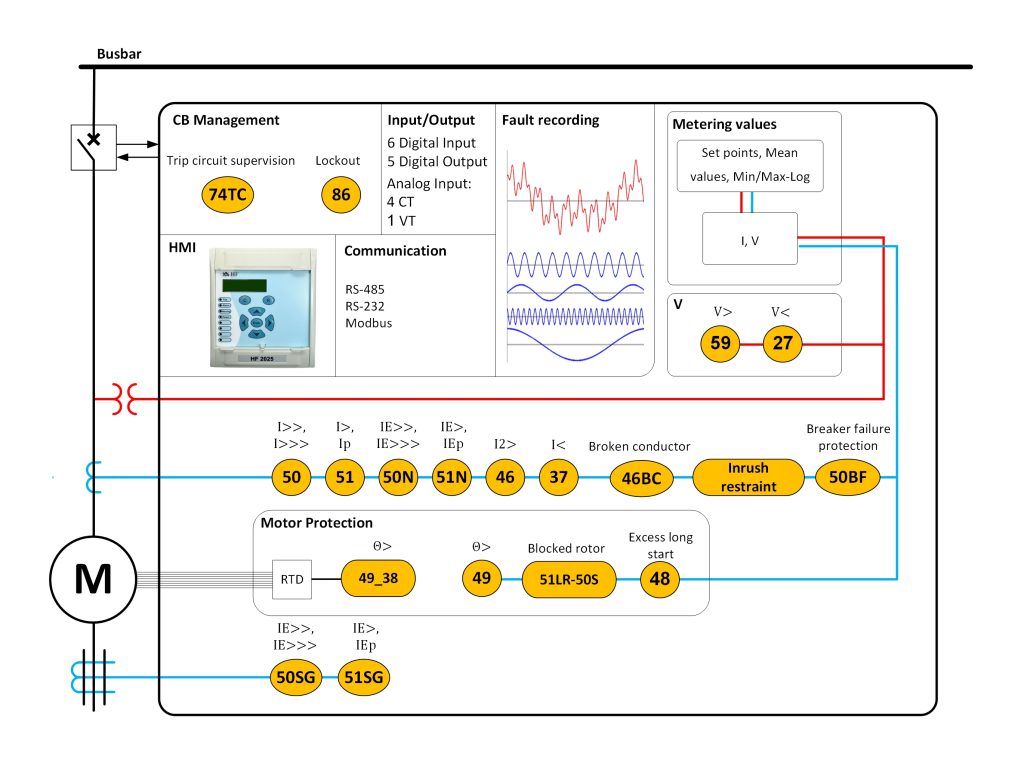

کدهای ANSI مرتبط
- 27 / 59: حفاظت ولتاژ کم/زیاد فاز (حالت AND و OR)
- 37: حفاظت افت جریان سه‌فاز
- 46: حفاظت اضافه‌جریان توالی منفی
- 46BC: تشخیص قطع هادی I2/I1
- 48: حفاظت شروع طولانی بیش از حد
- 49: حفاظت اضافه‌بار حرارتی (True RMS)
- 49 RTD: حفاظت اضافه‌بار حرارتی با RTD
- 50 / 51: حفاظت اضافه‌جریان آنی و تاخیردار سه‌فاز
- 50G / 51G: حفاظت اضافه‌جریان آنی و تاخیردار زمین
- 51LR / 50S: حفاظت قفل‌شدن روتور
- 74: نظارت بر مدار تریپ
- 86: قفل رله خروجی
توابع حفاظتی
- امکان تعریف معادلات منطقی اختصاصی: جهت سناریوهای حفاظتی خاص
- تایمرهای کمکی: جهت کنترل تأخیر عملکرد در شرایط خاص
- امکان کنترل کلید قدرت به صورت محلی و یا از راه دور: کنترل دقیق در شرایط مختلف عملیاتی
- تست و بررسی عملکرد رله‌های خروجی: برای اهداف نگهداری
- عملکرد نگهداری و پایش کلید قدرت: جهت بهینه‌سازی زمان تعمیرات و افزایش اطمینان
- نظارت و فرمان کنترلی بر کلید قدرت (Local / Remote): هماهنگی با سیستم‌های کنترل مرکزی
استانداردها و تاییدیه‌ها
- تأییدیه توانیر: مشاهده و دانلود فایل
- گزارش تایپ تست: مشاهده و دانلود گزارش
- گزارش فانکشنال تست: مشاهده و دانلود گزارش
رضایت‌نامه‌ها و تقدیرنامه‌های کارفرمایان
- شرکت برق منطقه‌ای فارس: مشاهده و دانلود رضایت‌نامه
- شرکت توزیع نیروی برق تهران بزرگ: مشاهده و دانلود رضایت‌نامه
🧠 معرفی نرم‌افزار SARA
نرم‌افزار SARA، یکی از ابزارهای اختصاصی شرکت همیان فن، با هدف ساده‌سازی و تسریع در فرآیند پیکربندی، پایش و به‌روزرسانی رله‌های حفاظتی طراحی شده است. این نرم‌افزار با رابط کاربری ساده، حرفه‌ای و کارآمد، امکان مدیریت جامع و دقیق عملکرد رله‌ها را برای کاربران فراهم می‌کند.
💡 قابلیت‌های نرم‌افزار
- استخراج، ویرایش و ذخیره تنظیمات رله با فرمت استاندارد Xrio
- نمایش فایل‌های Disturbance Record و تبدیل آن‌ها به فرمت COMTRADE
- ثبت خودکار ۵ خطای آخر همراه با جریان لحظه‌ای و سیگنال‌های دیجیتال به مدت ۳ ثانیه
- نمایش اطلاعات دقیق ۲۵ خطای اخیر
- دسترسی به ۲۵۰ رخداد اخیر برای تحلیل بهتر
- مشاهده زنده مقادیر آنالوگ و دیجیتال
- امکان به‌روزرسانی نرم‌افزاری رله‌ها
🧰 کاربرد نرم‌افزار
این نرم‌افزار ابزاری قدرتمند برای مهندسان برق، تکنسین‌های پشتیبانی و متخصصان شبکه است که در نگهداری، پیکربندی و تحلیل عملکرد رله‌ها نقش کلیدی دارد.
📥 دانلود نرم‌افزار SARA
برای دریافت آخرین نسخه نرم‌افزار SARA می‌توانید از لینک‌های زیر استفاده کنید:
