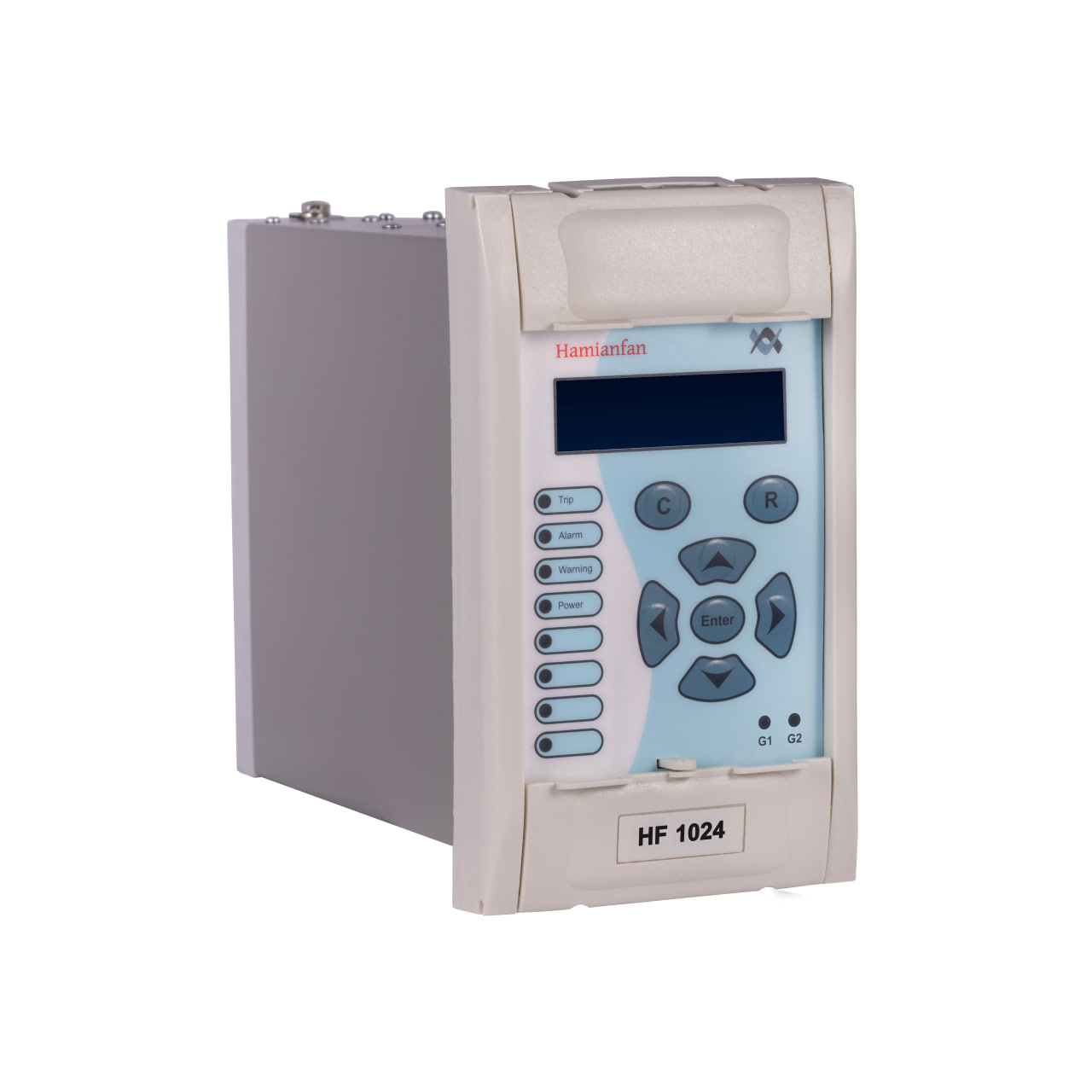

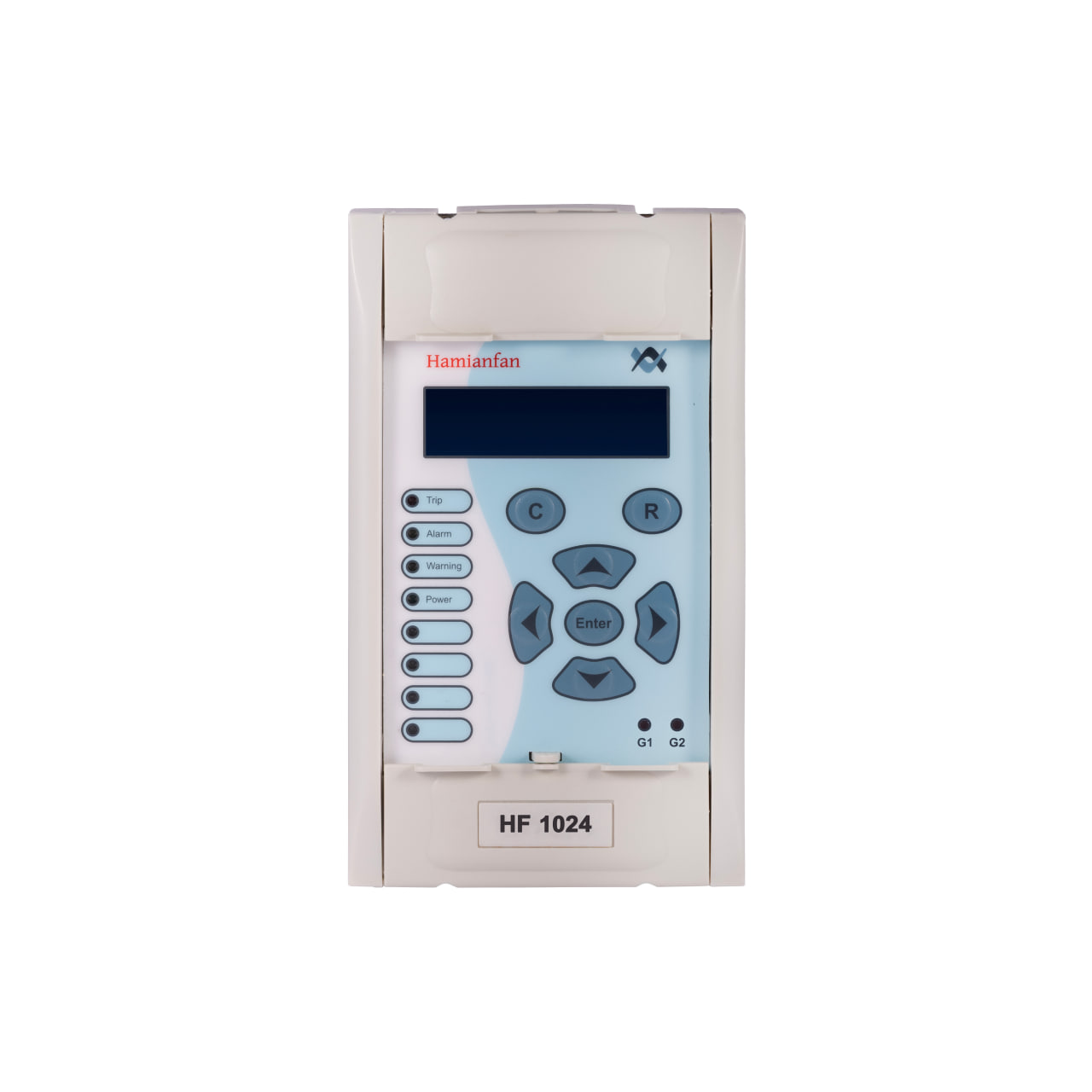

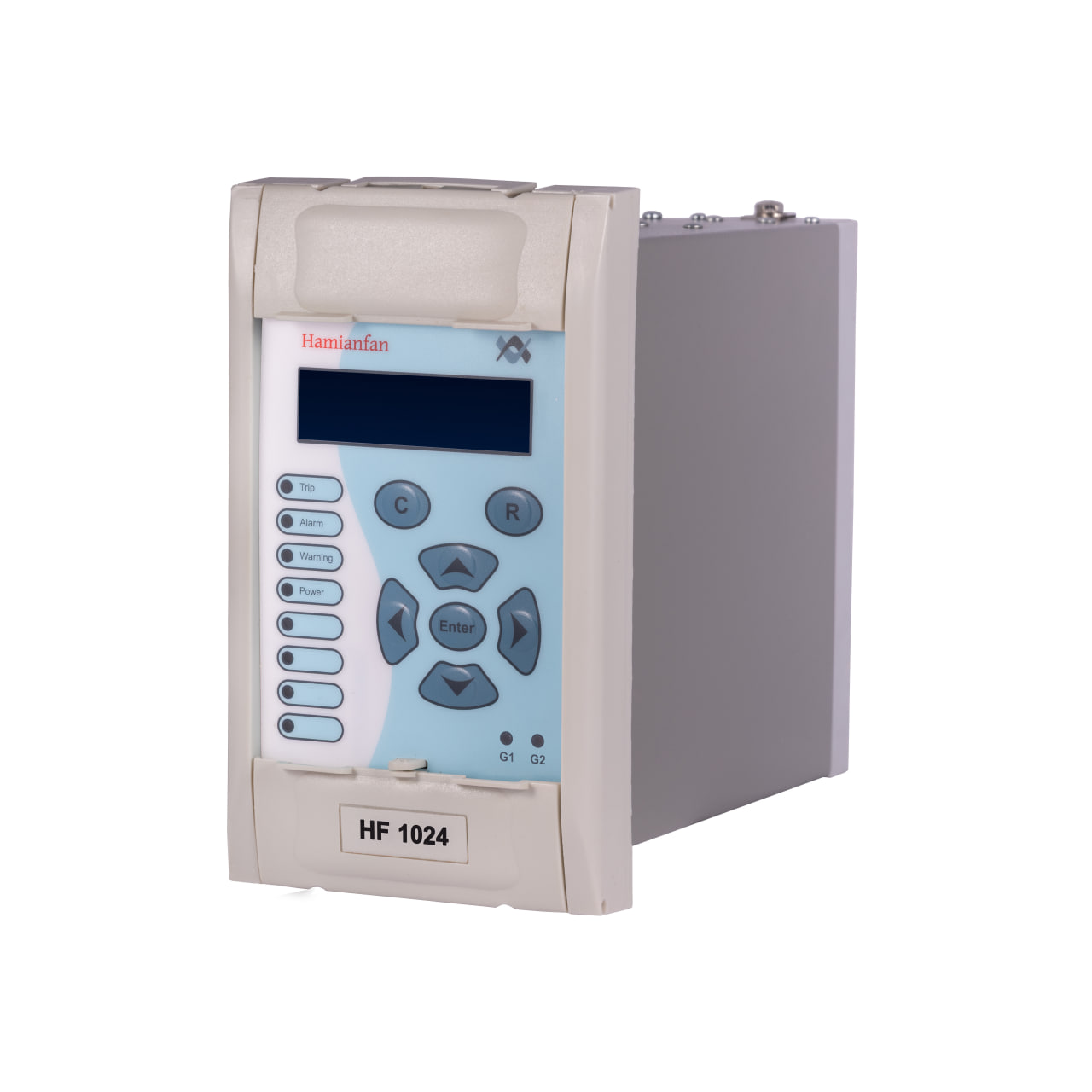

رله حفاظت اضافه جریان (HF1024)
رله حفاظت اضافه جریان HF1024 یکی از تجهیزات مهم حفاظتی در سیستمهای قدرت است که برای تشخیص و قطع جریانهای غیرعادی یا خطا در شبکه استفاده میشود. این رلهها با نظارت مداوم بر جریان مدار، در صورت افزایش غیرمجاز جریان (ناشی از اتصال کوتاه، اضافه بار یا سایر خطاها)، عمل کرده و با ارسال سیگنال به کلیدهای مدارشکن (Circuit Breakers)، باعث ایزولاسیون بخش معیوب شده و از عملکرد غیرعادی شبکه جلوگیری میکند. این رله با ارائه حفاظتهایی نظیر حفاظت اضافه جریان فاز، اضافه جریان زمین و اضافه بار حرارتی در زمان بروز خطا، مانع از عبور جریان مازاد میشود و از ایجاد خسارت جلوگیری میکند. همچنین امکان تشخیص جریان هجومی و Cold Load Pickup را داشته و مانع از عملکرد اشتباه رله در مواقع مربوطه میشود.
برای کسب اطلاعات بیشتر درباره این محصول، لطفاً با تیم فروش و بازاریابی همیانفن تماس بگیرید یا با کلیک روی دکمهها پیام خود را ارسال کنید.
معرفی مدلها
- مدل A: مناسب برای کاربردهای استاندارد صنعتی با امکانات پایه و تمرکز بر عملکرد پایدار در محیطهای عمومی.
- مدل B: نسخه پیشرفته با قابلیتهای بیشتر در ثبت رخدادها، ورودیهای دیجیتال اضافی، و مناسب برای پروژههایی با نیازمندیهای حفاظتی گستردهتر.
- تفاوت مدلها: تفاوت اصلی بین این دو مدل در ظرفیت ذخیرهسازی رخدادها، تعداد ورودیهای دیجیتال و قابلیتهای کنترلی است.
ورودیها و خروجیها
- پشتیبانی از ترانس جریان با دو رنج استاندارد 1 آمپر و 5 آمپر برای سازگاری با انواع سیستمها.
- شامل ۴ ورودی آنالوگ (PT-110VAC) جهت اتصال به ترانسهای ولتاژ و جریان.
- ۲ ورودی دیجیتال برای دریافت فرمانها یا سیگنالهای خارجی.
- ۵ خروجی دیجیتال قابل تنظیم برای عملکردهای حفاظتی و کنترلی.
قابلیتهای حفاظتی و کنترلی
- دارای ۱ گروه تنظیماتی برای پیکربندی سریع و ساده متناسب با پروژه.
- پشتیبانی از کنترل خودکار جهت افزایش سرعت واکنش در شرایط بحرانی.
- مجهز به رله نظارتی برای اعلام وضعیت سلامت عملکرد داخلی دستگاه.
ثبت اطلاعات و همگامسازی
- قابلیت ثبت ۲۵۰ حادثه، ۲۵ خطا و ۵ رکورد اغتشاش برای تحلیل تخصصی.
- امکان همگامسازی زمانی از طریق رایانه یا DCS جهت افزایش دقت ثبت وقایع.
نمایشگر و اعلان وضعیت
- نمایشگر LCD دو ردیفه ۱۶ کاراکتری برای نمایش اطلاعات کلیدی.
- ۸ نشانگر LED قابل برنامهریزی برای نمایش وضعیت عملکرد، خطاها و هشدارها.
ارتباطات و استانداردها
- پورت RS232 در جلوی دستگاه برای دسترسی سریع و تنظیمات مهندسی.
- پورت RS485 در پشت دستگاه برای ارتباط پایدار صنعتی.
- پشتیبانی کامل از پروتکل Modbus RTU جهت یکپارچهسازی با سیستمهای DCS و SCADA.
- مطابق با استاندارد بینالمللی EN 60255-27.
شرایط محیطی
- عملکرد پایدار در بازه دمایی ۱۵- تا ۶۰ درجه سانتیگراد، مناسب برای محیطهای صنعتی.
معرفی و مشخصات کلی
راهنماها و دستورالعملهای کاربری
دیاگرامها و سیمکشی
عملکرد حفاظتی و تست

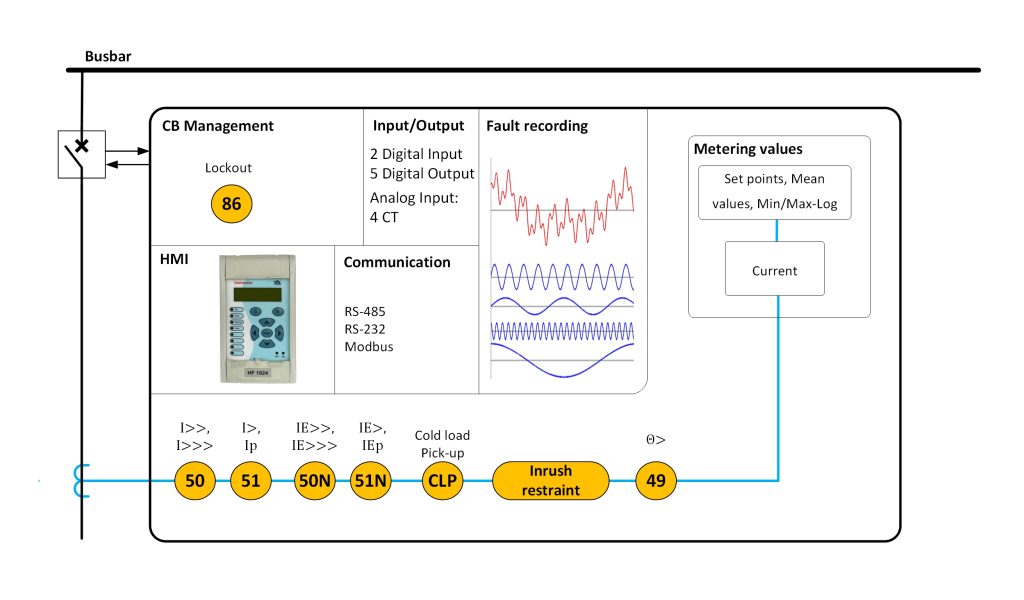

کدهای ANSI مرتبط
- 46BC: تشخیص قطع یا عدم تعادل هادیها بر اساس نسبت I2/I1
- 49: حفاظت اضافه بار حرارتی بر پایه جریان True RMS
- 50 / 51: حفاظت اضافهجریان آنی و تاخیردار فازها
- 50N / 51N: حفاظت اضافهجریان زمین (آنی و تاخیردار)
- 86: قفل فرمان رله خروجی جهت جلوگیری از عملکرد ناخواسته
ویژگیها
- تشخیص جریان هجومی برای جلوگیری از عملکرد اشتباه حفاظتی
- تشخیص بارهای سرد موتوری (CLP) جهت جلوگیری از خطاهای تشخیص
- تست رلههای خروجی برای اهداف نگهداری و اطمینان از صحت عملکرد
- کنترل کلید قدرت بهصورت محلی و از راه دور
- منطق بلاککننده برای جلوگیری از عملکرد ناخواسته در شرایط خاص شبکه
استانداردها و تاییدیهها
رضایتنامهها و تقدیرنامههای کارفرمایان
نرمافزار تنظیمات رله SARA
نرمافزار SARA، یکی از ابزارهای اختصاصی شرکت همیان فن است که با هدف سادهسازی و تسریع در فرآیند پیکربندی، پایش و بهروزرسانی رلههای حفاظتی طراحی شده است. این نرمافزار با رابط کاربری ساده و حرفهای، امکان مدیریت جامع و دقیق عملکرد رلهها را برای کاربران فراهم میکند.
ویژگیها و کاربردها:
- 💾 استخراج، ویرایش و ذخیره تنظیمات رله با فرمت استاندارد XRIO
- 📊 نمایش فایلهای Disturbance Record و تبدیل آنها به فرمت COMTRADE
- 🔁 ثبت خودکار ۵ خطای آخر همراه با جریان لحظهای و سیگنالهای دیجیتال به مدت ۳ ثانیه
- 📉 نمایش اطلاعات دقیق ۲۵ خطای اخیر
- 📆 دسترسی به ۲۵۰ رخداد اخیر برای تحلیل بهتر
- 🔎 مشاهده زنده مقادیر آنالوگ و دیجیتال
- ♻️ امکان بهروزرسانی نرمافزاری رلهها
این نرمافزار ابزاری قدرتمند برای مهندسان برق، تکنسینهای پشتیبانی و متخصصان شبکه است که در نگهداری، پیکربندی و تحلیل عملکرد رلهها نقش کلیدی دارد.
