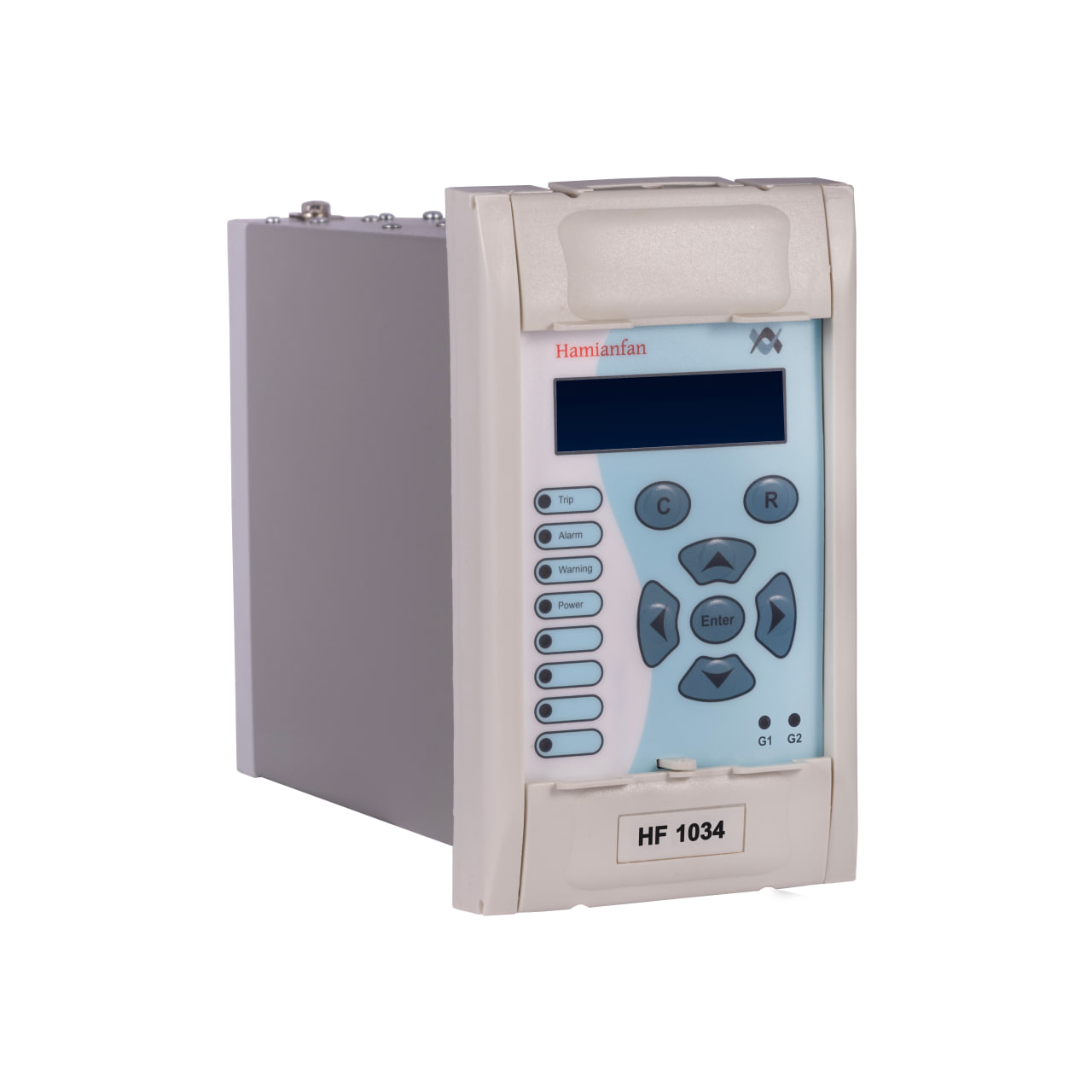

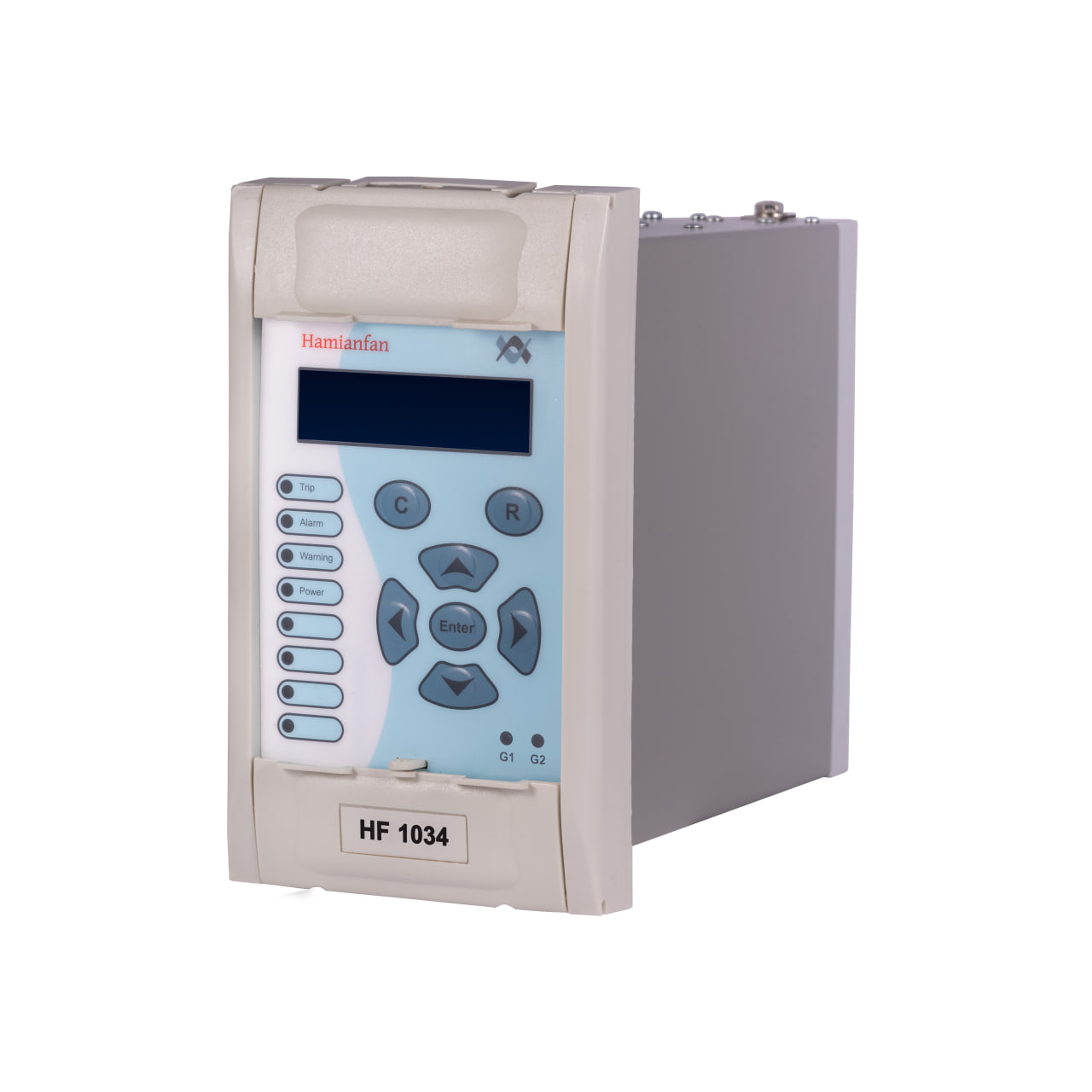

رله حفاظت اضافه جریان (HF1034)
رله حفاظت اضافه جریان HF1034 یکی از تجهیزات مهم حفاظتی در سیستم‌های قدرت است که برای تشخیص و قطع جریان‌های غیرعادی یا خطا در شبکه استفاده می‌شود. این رله با نظارت مداوم بر جریان مدار، در صورت افزایش غیرمجاز جریان (ناشی از اتصال کوتاه، اضافه بار، یا سایر خطاها)، عمل کرده و با ارسال سیگنال به کلیدهای مدارشکن (Circuit Breakers)، باعث ایزولاسیون بخش معیوب شده و از عملکرد غیرعادی شبکه جلوگیری می‌کند. همچنین در عمل بخاطر مجهز بودن به تابع بازبست خودکار، در هنگام بروز خطاهای گذرا، بعد از مدت کوتاهی کلید را وصل می‌کند. این رله با ارائه حفاظت‌هایی نظیر حفاظت اضافه جریان فاز، اضافه جریان زمین، بازبست خودکار و اضافه بار حرارتی در زمان بروز خطا، مانع از عبور جریان مازاد می‌شود و از ایجاد خسارت جلوگیری می‌کند. همچنین امکان تشخیص جریان هجومی و Cold Load Pickup را داشته و مانع از عملکرد اشتباه رله در مواقع مربوطه می‌شود.
برای اطلاع در مورد این محصول لطفاً با شماره 02634024094 یا 09128851090 تماس بگیرید، یا با کلیک روی دکمه بالا پیام خود را در واتس‌اپ همیان‌فن بگذارید.
عملکرد قابل اعتماد در شرایط مختلف
اندازه‌گیری‌ها و سوابق کامل داده‌ها
رابط کاربری ساده و انعطاف‌پذیر
قابل تنظیم از طریق HMI یا کامپیوتر
معرفی مدل‌ها
- مدل A: مناسب برای کاربردهای استاندارد صنعتی با امکانات پایه و تمرکز بر عملکرد پایدار در محیط‌های عمومی.
- مدل B: نسخه پیشرفته با قابلیت‌های بیشتر در ثبت رخدادها، ورودی‌های دیجیتال اضافی، و مناسب برای پروژه‌هایی با نیازمندی‌های حفاظتی گسترده‌تر.
- تفاوت این دو مدل: تفاوت اصلی بین این دو مدل در ظرفیت ذخیره‌سازی رخدادها، تعداد ورودی‌های دیجیتال و قابلیت‌های کنترلی آن‌هاست. در ادامه، ویژگی‌های کلی این رله را مشاهده می‌کنید.
ورودی‌ها و خروجی‌ها
- پشتیبانی از ترانس جریان با دو رنج استاندارد 1 آمپر و 5 آمپر برای سازگاری با انواع سیستم‌های اندازه‌گیری.
- شامل ۴ ورودی آنالوگ (PT-110VAC) جهت اتصال به ترانس‌های ولتاژ و جریان.
- مجهز به ۲ ورودی دیجیتال برای دریافت فرمان‌ها یا سیگنال‌های خارجی.
- دارای ۵ خروجی دیجیتال قابل تنظیم برای عملکردهای حفاظتی یا کنترلی.
قابلیت‌های حفاظتی و کنترلی
- دارای ۱ گروه تنظیماتی برای پیکربندی ساده و سریع متناسب با نیاز پروژه.
- پشتیبانی از کنترل خودکار برای افزایش سرعت واکنش در شرایط بحرانی.
- مجهز به رله نظارتی برای پایش و اعلام وضعیت سلامت عملکرد داخلی دستگاه.
ثبت اطلاعات و همگام‌سازی
- قابلیت ثبت حداکثر ۲۵۰ حادثه، ۲۵ خطا و ۵ رکورد اغتشاش برای تحلیل دقیق رخدادها.
- امکان همگام‌سازی زمانی (Time Synchronization) از طریق رایانه یا سیستم DCS جهت ثبت دقیق‌تر رویدادها.

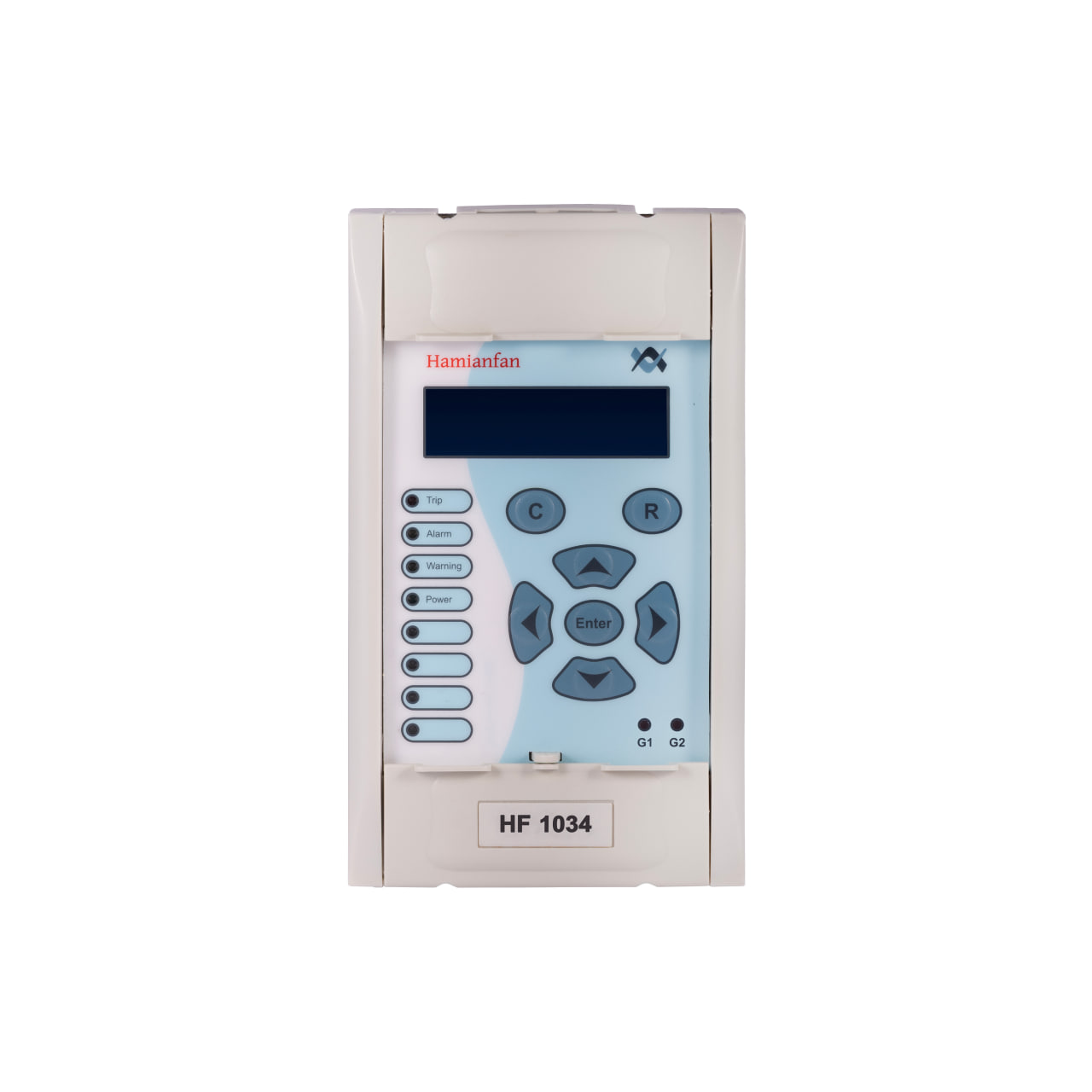

نمایشگر و اعلان وضعیت
- دارای نمایشگر LCD دو ردیفه با ۱۶ کاراکتر، مناسب برای نمایش اطلاعات کلیدی.
- شامل ۸ نشانگر LED قابل برنامه‌ریزی جهت نمایش وضعیت رله، خطاها و هشدارها.
ارتباطات و استانداردها
- دارای پورت RS232 در جلوی دستگاه برای دسترسی سریع مهندسی و تست.
- دارای پورت RS485 در پشت دستگاه جهت برقراری ارتباط صنعتی پایدار.
- پشتیبانی کامل از پروتکل ارتباطی Modbus RTU برای یکپارچه‌سازی با سیستم‌های DCS یا SCADA.
- مطابق با الزامات استاندارد بین‌المللی EN 60255-27 در حوزه رله‌های حفاظتی.
شرایط محیطی
- عملکرد پایدار در بازه دمایی گسترده از ۱۵- تا ۶۰ درجه سانتی‌گراد مناسب برای شرایط صنعتی متنوع.
معرفی و مشخصات کلی
راهنماها و دستورالعمل‌های کاربری
دیاگرام‌ها و سیم‌کشی
عملکرد حفاظتی و تست

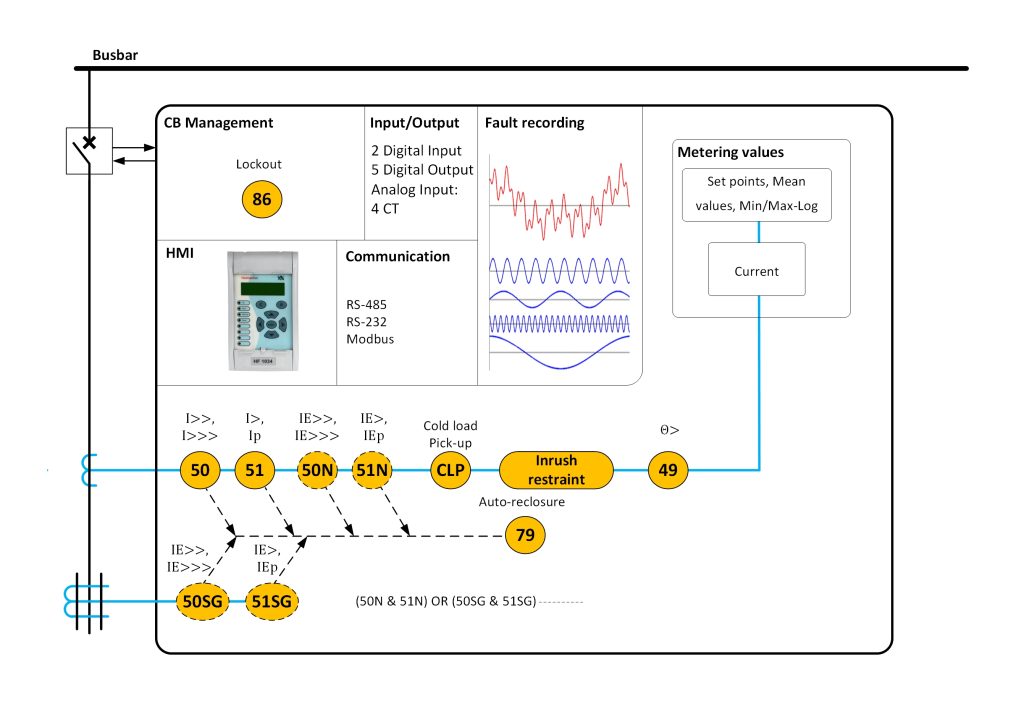

کدهای ANSI مرتبط
- 46BC: تشخیص قطع یا عدم تعادل هادی‌ها بر اساس نسبت I2/I1
- 49: حفاظت حرارتی تجهیزات بر پایه جریان مؤثر واقعی (True RMS)
- 50 / 51: حفاظت اضافه‌جریان آنی و تاخیردار سه‌فاز
- 50G / 51G: حفاظت اضافه‌جریان زمین آنی و تاخیردار (و نسخه حساس)
- 50N / 51N: حفاظت اضافه‌جریان زمین محاسبه‌شده بر اساس جریان نول
- 79: عملکرد باز و بست خودکار کلید قدرت پس از رفع خطا (Autorecloser)
- 86: قفل فرمان خروجی رله جهت جلوگیری از عملکرد ناخواسته
توابع حفاظتی
- تست و ارزیابی عملکرد خروجی‌ها در حالت نگهداری یا عیب‌یابی
- نظارت و کنترل کلید قدرت به‌منظور افزایش هماهنگی حفاظتی
- تشخیص جریان هجومی جهت جلوگیری از عملکرد اشتباه حفاظت دیفرانسیل
- شناسایی رفتار بارهای سرمایشی موتوری (CLP) برای تنظیم بهتر منطق حفاظتی
- قابلیت کنترل محلی و از راه دور کلید قدرت جهت افزایش انعطاف در بهره‌برداری
- منطق بلاک‌کننده حفاظتی برای غیرفعال‌سازی انتخابی برخی توابع در شرایط خاص
نکته تخصصی
رله HF1034 در دو نسخه مجزا عرضه می‌شود: HF1034 برای حفاظت اضافه‌جریان و HF1034B که علاوه‌بر آن، به قابلیت حفاظت اضافه‌جریان زمین حساس (ANSI 50G/51G) نیز مجهز است. این تفاوت مهم به کاربران امکان می‌دهد تا بسته به نیاز پروژه، نسخه‌ای دقیقاً منطبق با سطح حفاظت موردنظر را انتخاب نمایند.
استانداردها و تاییدیه‌ها
- تأییدیه توانیر: مشاهده و دانلود فایل
- گزارش تایپ تست: مشاهده و دانلود گزارش
- گزارش فانکشنال تست: مشاهده و دانلود گزارش
رضایت‌نامه‌ها و تقدیرنامه‌های کارفرمایان
- شرکت برق منطقه‌ای فارس: مشاهده و دانلود رضایت‌نامه
- شرکت توزیع نیروی برق تهران بزرگ: مشاهده و دانلود رضایت‌نامه
🧠 معرفی نرم‌افزار SARA
نرم‌افزار SARA، یکی از ابزارهای اختصاصی شرکت همیان فن، با هدف ساده‌سازی و تسریع در فرآیند پیکربندی، پایش و به‌روزرسانی رله‌های حفاظتی طراحی شده است. این نرم‌افزار با رابط کاربری ساده، حرفه‌ای و کارآمد، امکان مدیریت جامع و دقیق عملکرد رله‌ها را برای کاربران فراهم می‌کند.
💡 قابلیت‌های نرم‌افزار
- استخراج، ویرایش و ذخیره تنظیمات رله با فرمت استاندارد Xrio
- نمایش فایل‌های Disturbance Record و تبدیل آن‌ها به فرمت COMTRADE
- ثبت خودکار ۵ خطای آخر همراه با جریان لحظه‌ای و سیگنال‌های دیجیتال به مدت ۳ ثانیه
- نمایش اطلاعات دقیق ۲۵ خطای اخیر
- دسترسی به ۲۵۰ رخداد اخیر برای تحلیل بهتر
- مشاهده زنده مقادیر آنالوگ و دیجیتال
- امکان به‌روزرسانی نرم‌افزاری رله‌ها
🧰 کاربرد نرم‌افزار
این نرم‌افزار ابزاری قدرتمند برای مهندسان برق، تکنسین‌های پشتیبانی و متخصصان شبکه است که در نگهداری، پیکربندی و تحلیل عملکرد رله‌ها نقش کلیدی دارد.
📥 دانلود نرم‌افزار SARA
برای دریافت آخرین نسخه نرم‌افزار SARA می‌توانید از لینک‌های زیر استفاده کنید:
