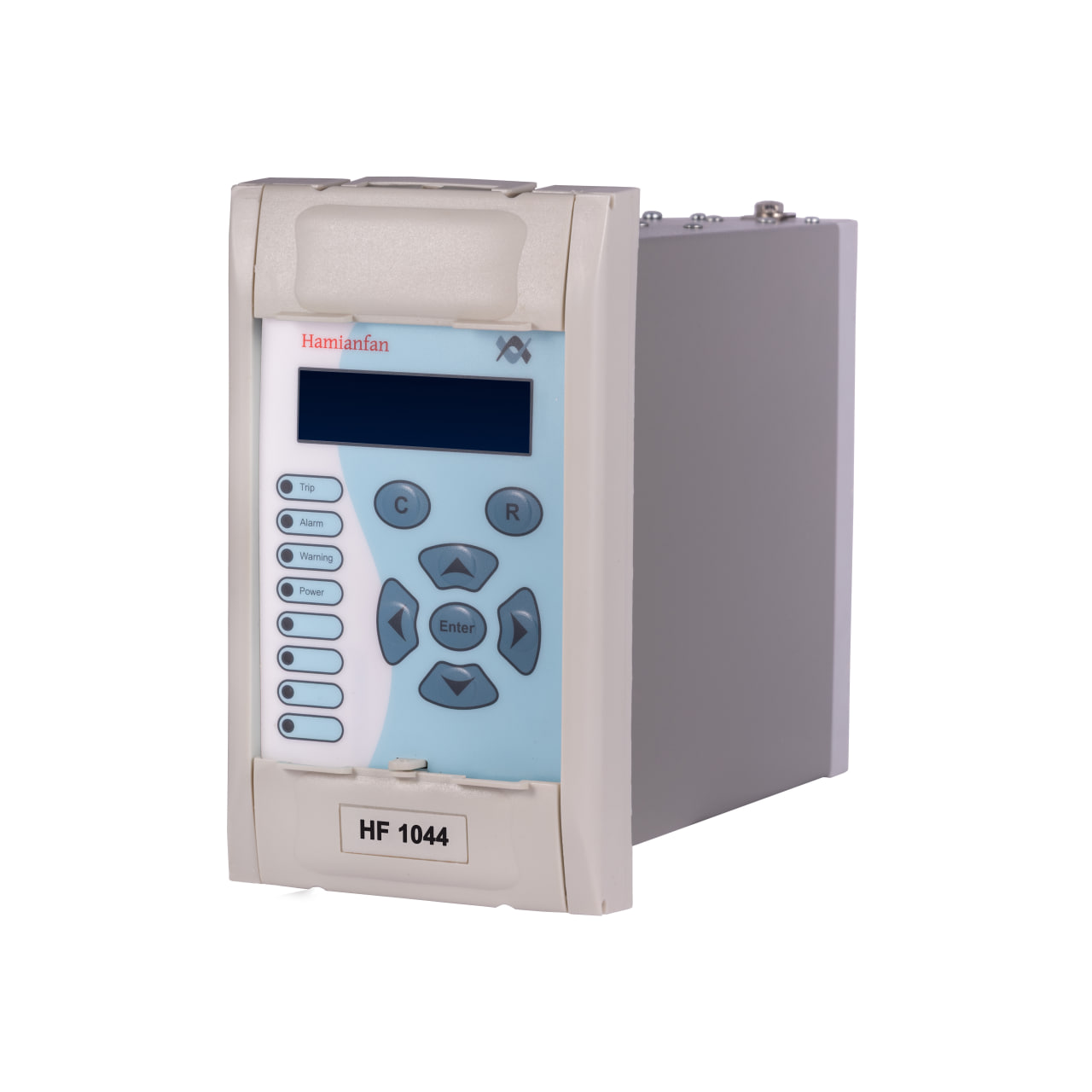

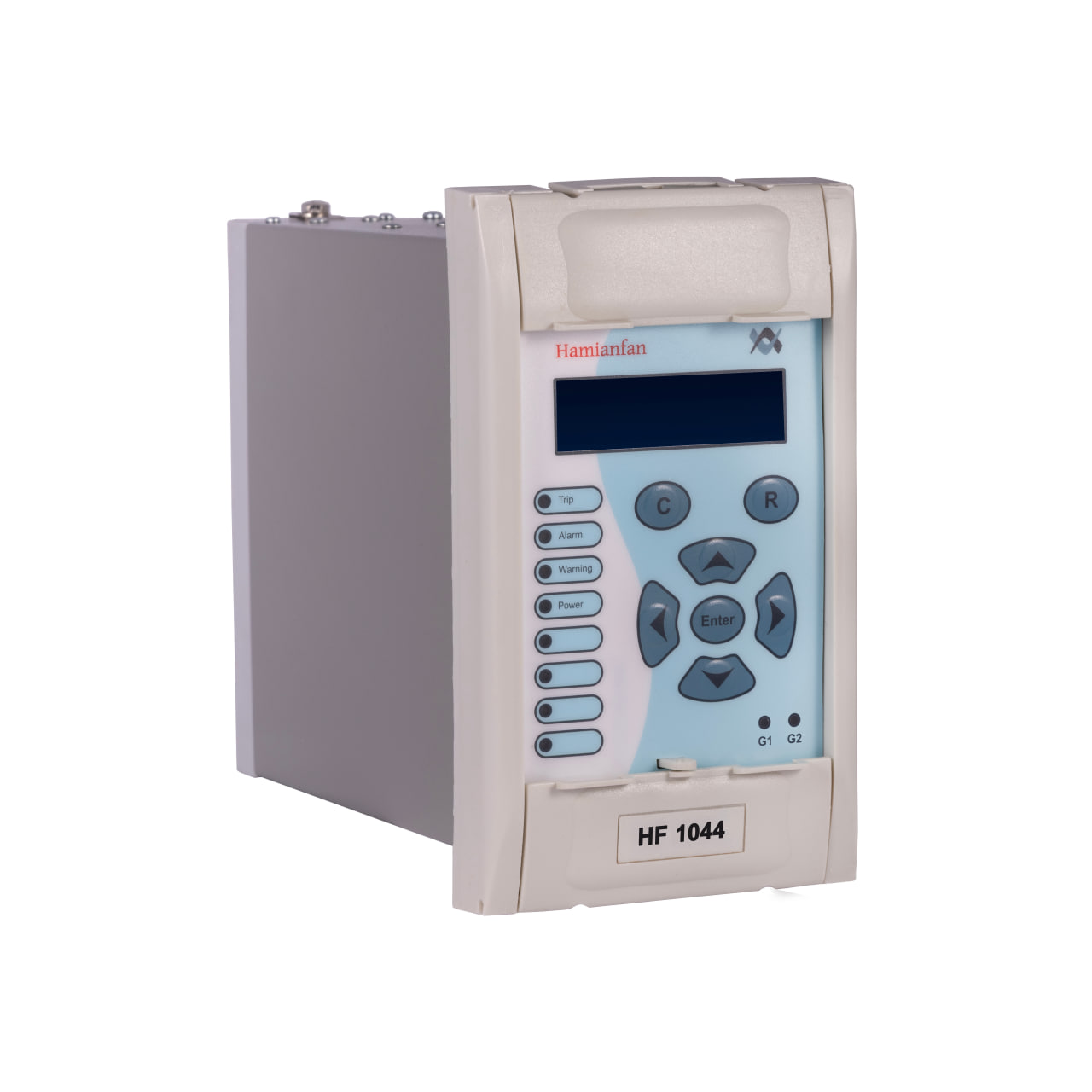

رله حفاظت اضافه جریان (HF1044)
رله حفاظت اضافه جریان HF1044 یکی از تجهیزات مهم حفاظتی در سیستمهای قدرت است که برای تشخیص و قطع جریانهای غیرعادی یا خطا در شبکه استفاده میشود. این رله با نظارت مداوم بر جریان مدار، در صورت افزایش غیرمجاز جریان (ناشی از اتصال کوتاه، اضافه بار، یا سایر خطاها)، عمل کرده و با ارسال سیگنال به کلیدهای مدارشکن (Circuit Breakers)، باعث ایزولاسیون بخش معیوب شده و از عملکرد غیر عادی شبکه جلوگیری می کند. همچنین در عمل بخاطر مجهز بودن به تابع بازبست خودکار، در هنگام بروز خطاهای گذرا، مانع از بی برقی طولانی میشود. این رله با ارائه حفاظت‌هایی نظیر حفاظت اضافه جریان فاز ، اضافه جریان زمین، بازبست خودکار، اضافه بار حرارتی، افت جریان و توالی منفی جریان در زمان بروز خطا، مانع از عبور جریان غیرعادی می شود و از ایجاد خسارت جلوگیری می‌کند. همچنین امکان تشخیص جریان هجومی، Cold Load Pickup و CBF را داشته و باعث عملکرد آگاهانه و درست رله می شود.
برای اطلاع در مورد این محصول لطفاً با شماره 02634024094 یا 09128851090 تماس بگیرید، یا با کلیک روی دکمه بالا پیام خود را در واتس‌اپ همیان‌فن بگذارید.
عملکرد قابل اعتماد در شرایط مختلف
اندازه‌گیری‌ها و سوابق کامل داده‌ها
رابط کاربری ساده و انعطاف‌پذیر
قابل تنظیم از طریق HMI یا کامپیوتر
معرفی مدل‌ها
مدل A: مناسب برای کاربردهای استاندارد صنعتی با امکانات پایه و تمرکز بر عملکرد پایدار در محیط‌های عمومی.
مدل B: نسخه پیشرفته با قابلیت‌های بیشتر در ثبت رخدادها، ورودی‌های دیجیتال اضافی، و مناسب برای پروژه‌هایی با نیازمندی‌های حفاظتی گسترده‌تر.
تفاوت این دو مدل: تفاوت اصلی بین این دو مدل در ظرفیت ذخیره‌سازی رخدادها، تعداد ورودی‌های دیجیتال و قابلیت‌های کنترلی آن‌هاست. در ادامه، ویژگی‌های کلی این رله را مشاهده می‌کنید.
ورودی‌ها و خروجی‌ها
- پشتیبانی از ترانس جریان با دو رنج استاندارد 1 آمپر و 5 آمپر برای تطابق با سیستمهای اندازه‌گیری مختلف.
- شامل ۴ ورودی آنالوگ جهت اتصال به ترانس‌های ولتاژ و جریان برای نظارت دقیق‌تر.
- مجهز به ۷ ورودی دیجیتال (قابل ارتقا تا ۱۲ ورودی اختیاری) برای دریافت سیگنال‌ها و فرمان‌های مختلف.
- دارای ۸ خروجی دیجیتال قابل تنظیم برای پیاده‌سازی عملکردهای حفاظتی و کنترلی دقیق.
قابلیت‌های حفاظتی و کنترلی
- پشتیبانی از ۲ گروه تنظیماتی برای تنظیم آسان و سریع دستگاه بر اساس نیازهای پروژه.
- دارای کنترل خودکار برای ارائه پاسخ سریع و بهینه در شرایط بحرانی.
- مجهز به رله نظارتی برای پایش و گزارش وضعیت عملکرد دستگاه و اطمینان از سلامت عملکرد آن.
- پشتیبانی از مقادیر RMS جریان‌ها و فرکانس برای اندازه‌گیری دقیق و پایدار در طول زمان.
ثبت اطلاعات و همگام‌سازی
- قابلیت ثبت حداکثر ۲۵۰ حادثه، ۲۵ خطا و ۵ رکورد اغتشاش برای تحلیل دقیق رویدادها و بهبود عملکرد سیستم.
- امکان همگام‌سازی زمانی (Time Synchronization) از طریق رایانه یا سیستم DCS برای ثبت دقیق زمان رویدادها و هماهنگی بهتر.
نمایشگر و اعلان وضعیت

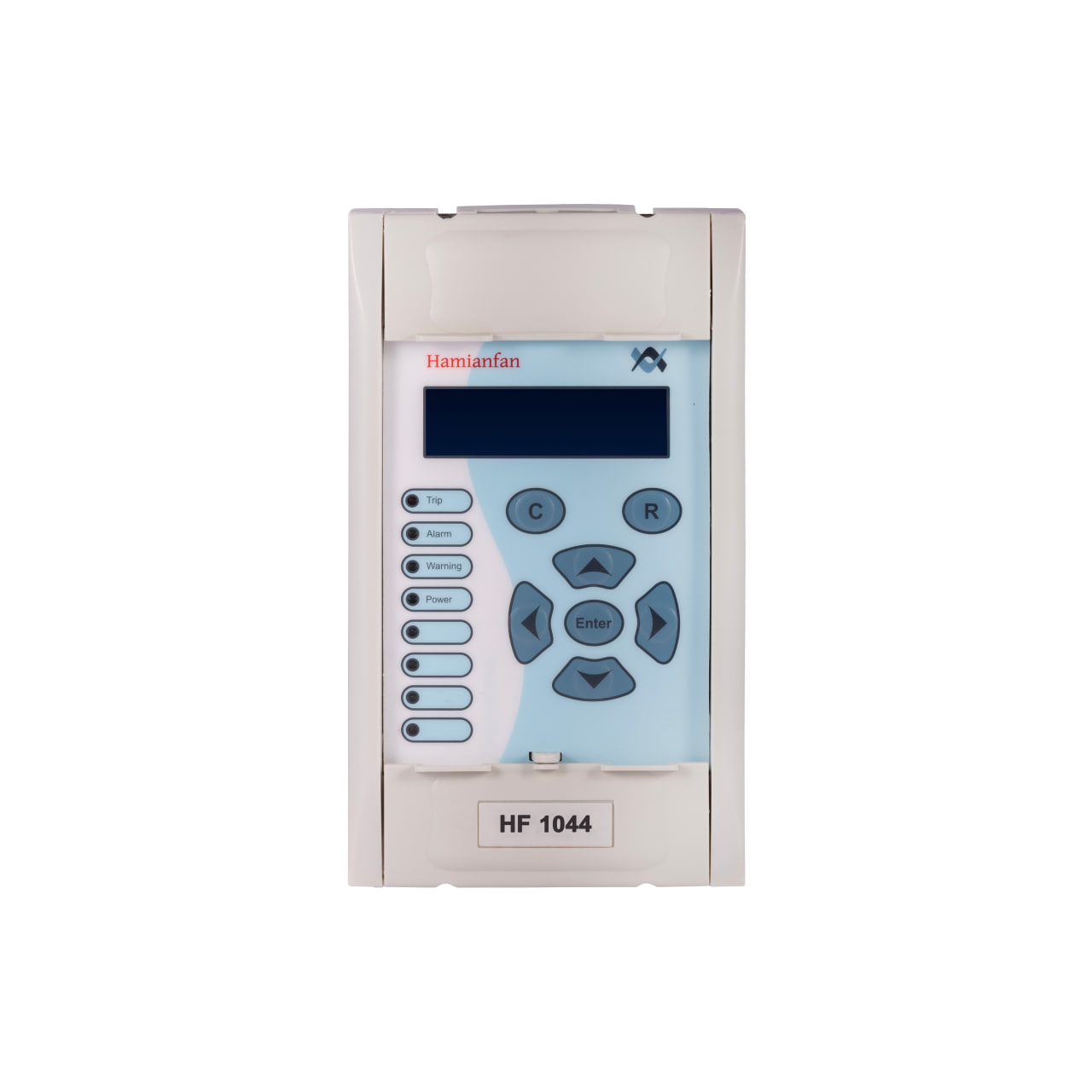

- دارای نمایشگر LCD دو ردیفه ۱۶ کاراکتری برای نمایش اطلاعات کلیدی و وضعیت دستگاه به صورت واضح و خوانا.
- مجهز به ۸ نشانگر LED قابل برنامه‌ریزی برای نمایش وضعیت رله، خطاها و هشدارهای سیستم به صورت فوری و قابل فهم.
ارتباطات و استانداردها
- دارای پورت RS232 در جلوی دستگاه برای ارتباط سریع و دسترسی آسان به سیستم.
- دارای پورت RS485 در پشت دستگاه برای ایجاد ارتباط پایدار و صنعتی با سایر دستگاه‌ها.
- پشتیبانی از پروتکل ارتباطی Modbus RTU برای یکپارچه‌سازی آسان با سیستمهای DCS یا SCADA و انتقال داده‌ها به صورت قابل اطمینان.
- مطابق با الزامات استاندارد بین‌المللی EN 60255-27 در حوزه رله‌های حفاظتی برای اطمینان از عملکرد صحیح و استاندارد دستگاه.
شرایط محیطی
عملکرد بهینه در دمای کاری گسترده از ۱۵- تا ۶۰ درجه سانتی‌گراد برای استفاده در محیط‌های صنعتی مختلف.
معرفی و مشخصات کلی
راهنماها و دستورالعمل‌های کاربری
دیاگرام‌ها و سیم‌کشی
عملکرد حفاظتی و تست

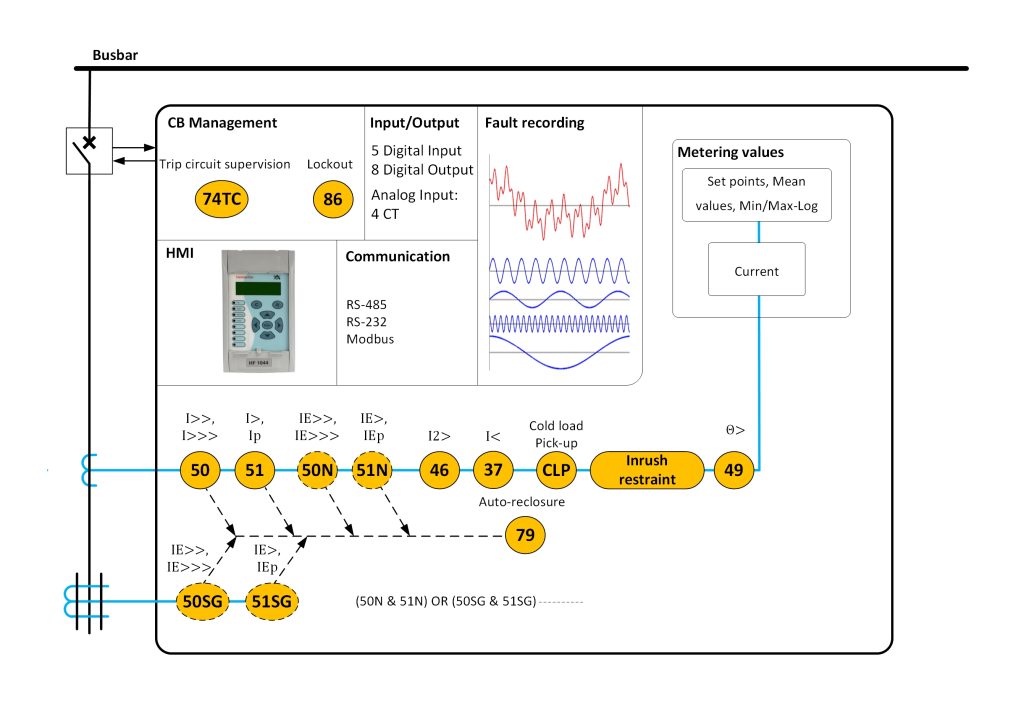

کدهای ANSI مرتبط
- 37: حفاظت در برابر افت جریان در شبکه سه‌فاز
- 46: حفاظت در برابر اضافه‌جریان توالی منفی
- 46BC: تشخیص قطع هادی بر اساس نسبت I2/I1
- 49: حفاظت حرارتی در برابر اضافه‌بار (True RMS)
- 50/51: حفاظت اضافه‌جریان آنی و تاخیردار سه‌فاز
- 50BF: تشخیص خرابی کلید قدرت (Breaker Failure)
- 50G/51G: حفاظت اضافه‌جریان آنی و تاخیردار زمین
- 50N/51N: حفاظت اضافه‌جریان زمین محاسبه‌شده
- 74: نظارت بر صحت عملکرد مدار تریپ
- 79: باز و بست خودکار (Auto Recloser)
- 86: قفل حفاظتی خروجی رله
توابع حفاظتی و کنترلی
- منطق برنامه‌پذیر برای انتخاب و فعال‌سازی توابع حفاظتی
- امکان تعریف معادلات منطقی اختصاصی جهت سناریوهای حفاظتی خاص
- تایمرهای کمکی جهت کنترل تأخیر عملکرد در شرایط خاص
- تست و بررسی عملکرد رله‌های خروجی برای اهداف نگهداری
- حفاظت وصل روی خطا (SOTF) جهت جلوگیری از آسیب در هنگام اتصال مجدد
- تشخیص جهت چرخش فاز (ساعت‌گرد و پادساعت‌گرد)
- عملکرد نگهداری و پایش کلید قدرت
- نظارت و فرمان کنترلی بر کلید قدرت (Local / Remote)
- تشخیص جریان هجومی اولیه به‌ویژه در ترانسفورماتورها
- شناسایی بارهای موتوری سرمایشی (CLP) جهت عملکرد دقیق‌تر حفاظتی
- منطق بلاک‌کننده برای جلوگیری از فعال‌شدن ناخواسته توابع حفاظتی
نکات تخصصی
- رله HF1044 با پشتیبانی از استانداردهای ANSI و توابع حفاظتی گسترده، انتخابی ایده‌آل برای سیستمهای الکتریکی پیشرفته و حساس است.
- رله HF1044 در سه نسخه مختلف عرضه میشود: HF1044 (HS)، HF1044 (MS) و HF1044 (NS). تفاوت این نسخه‌ها در پشتیبانی از حفاظت اضافه‌جریان زمین حساس با کد ANSI 50G/51G است که تنها در نسخه‌های HS و MS ارائه میشود.
- این قابلیت، آن‌ها را به گزینه‌هایی مناسب برای کاربردهایی با حساسیت بالا در زمینه جریان نشتی زمین تبدیل می‌کند.
استانداردها و تاییدیه‌ها
- تأییدیه توانیر: مشاهده و دانلود فایل
- گزارش تایپ تست: مشاهده و دانلود گزارش
- گزارش فانکشنال تست: مشاهده و دانلود گزارش
رضایت‌نامه‌ها و تقدیرنامه‌های کارفرمایان
- شرکت برق منطقه‌ای فارس: مشاهده و دانلود رضایت‌نامه
- شرکت توزیع نیروی برق تهران بزرگ: مشاهده و دانلود رضایت‌نامه
🧠 معرفی نرم‌افزار SARA
نرم‌افزار SARA، یکی از ابزارهای اختصاصی شرکت همیان فن، با هدف ساده‌سازی و تسریع در فرآیند پیکربندی، پایش و به‌روزرسانی رله‌های حفاظتی طراحی شده است. این نرم‌افزار با رابط کاربری ساده، حرفه‌ای و کارآمد، امکان مدیریت جامع و دقیق عملکرد رله‌ها را برای کاربران فراهم می‌کند.
💡 قابلیت‌های نرم‌افزار
- استخراج، ویرایش و ذخیره تنظیمات رله با فرمت استاندارد Xrio
- نمایش فایل‌های Disturbance Record و تبدیل آن‌ها به فرمت COMTRADE
- ثبت خودکار ۵ خطای آخر همراه با جریان لحظه‌ای و سیگنال‌های دیجیتال به مدت ۳ ثانیه
- نمایش اطلاعات دقیق ۲۵ خطای اخیر
- دسترسی به ۲۵۰ رخداد اخیر برای تحلیل بهتر
- مشاهده زنده مقادیر آنالوگ و دیجیتال
- امکان به‌روزرسانی نرم‌افزاری رله‌ها
🧰 کاربرد نرم‌افزار
این نرم‌افزار ابزاری قدرتمند برای مهندسان برق، تکنسین‌های پشتیبانی و متخصصان شبکه است که در نگهداری، پیکربندی و تحلیل عملکرد رله‌ها نقش کلیدی دارد.
