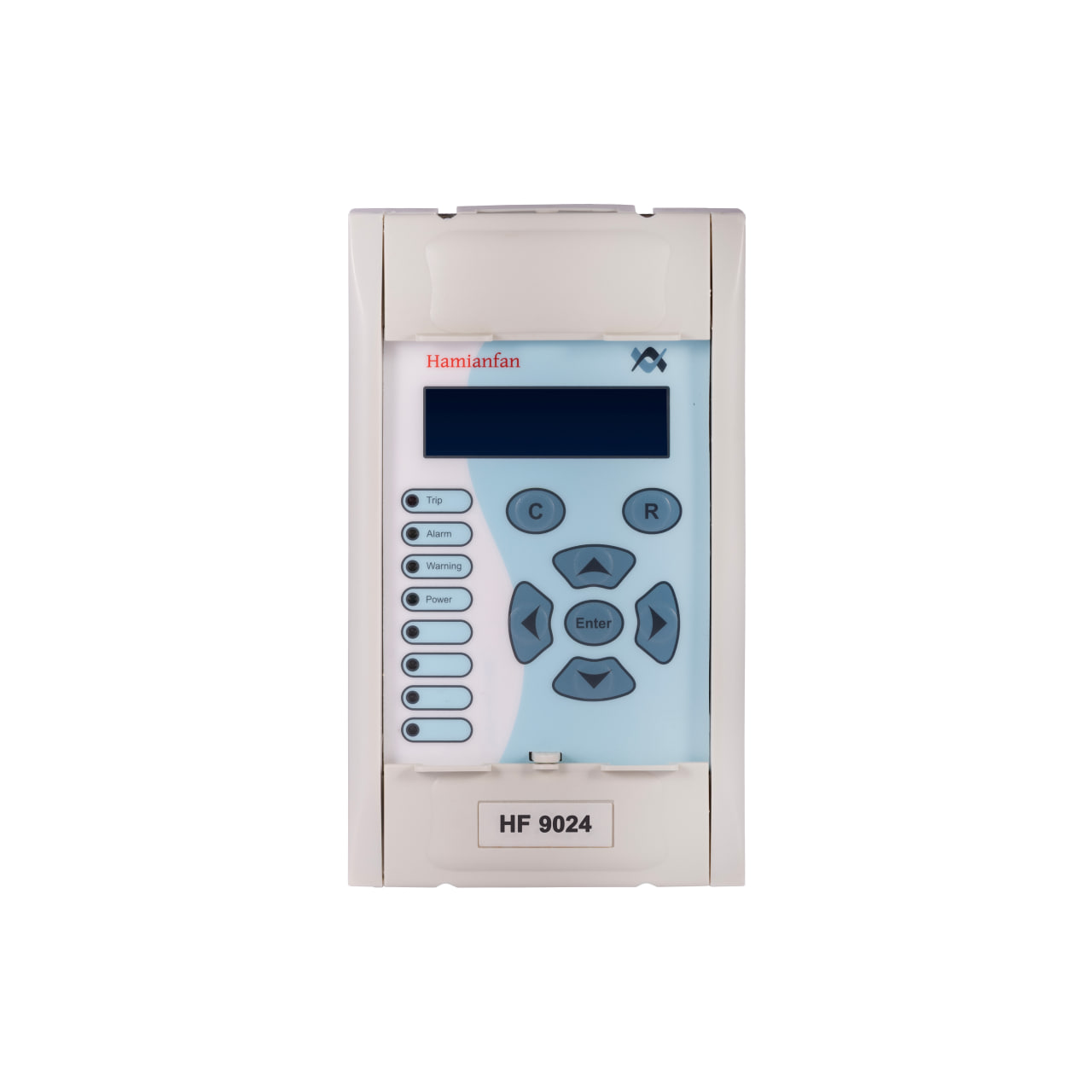

photo_2025-08-13_12-37-55 (2)

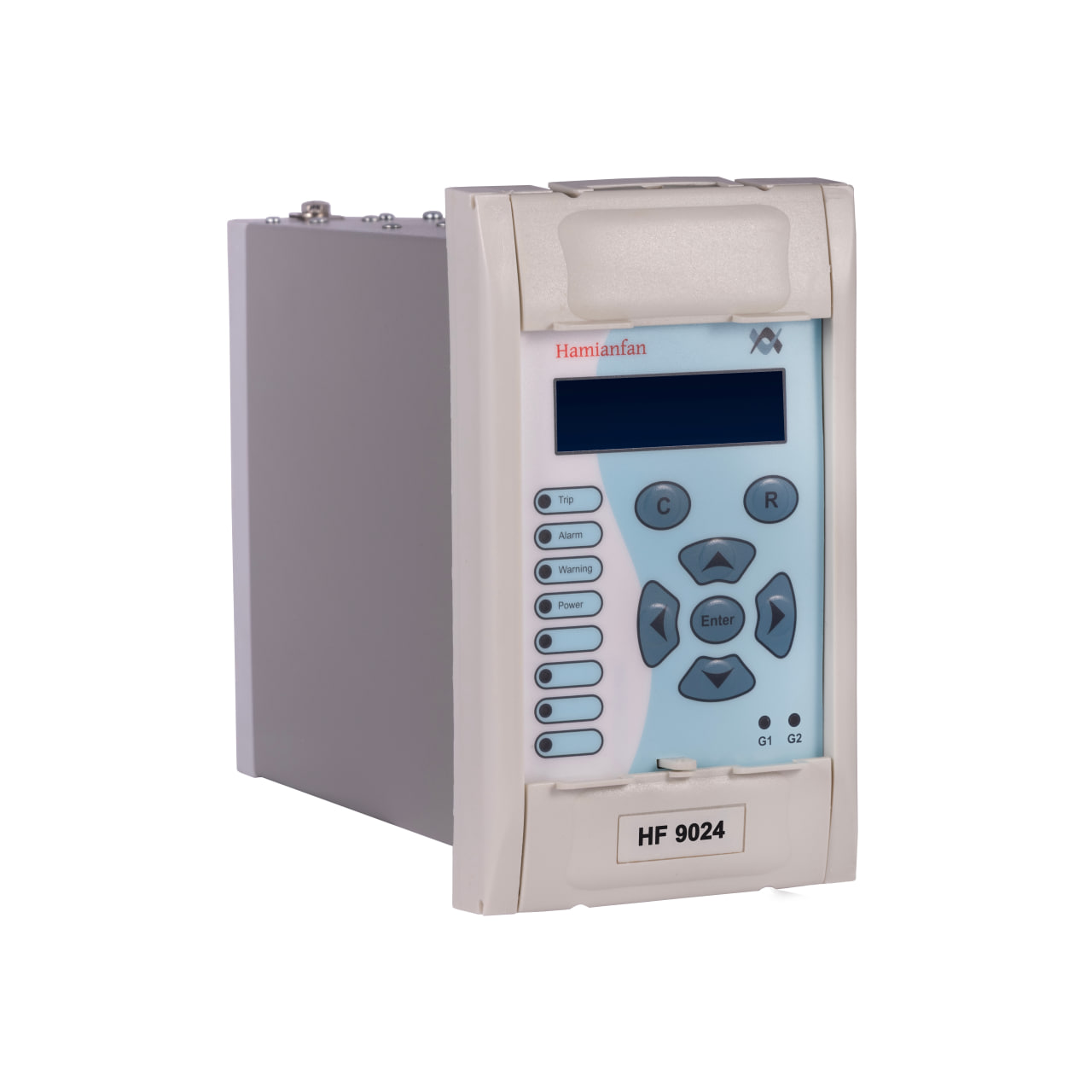

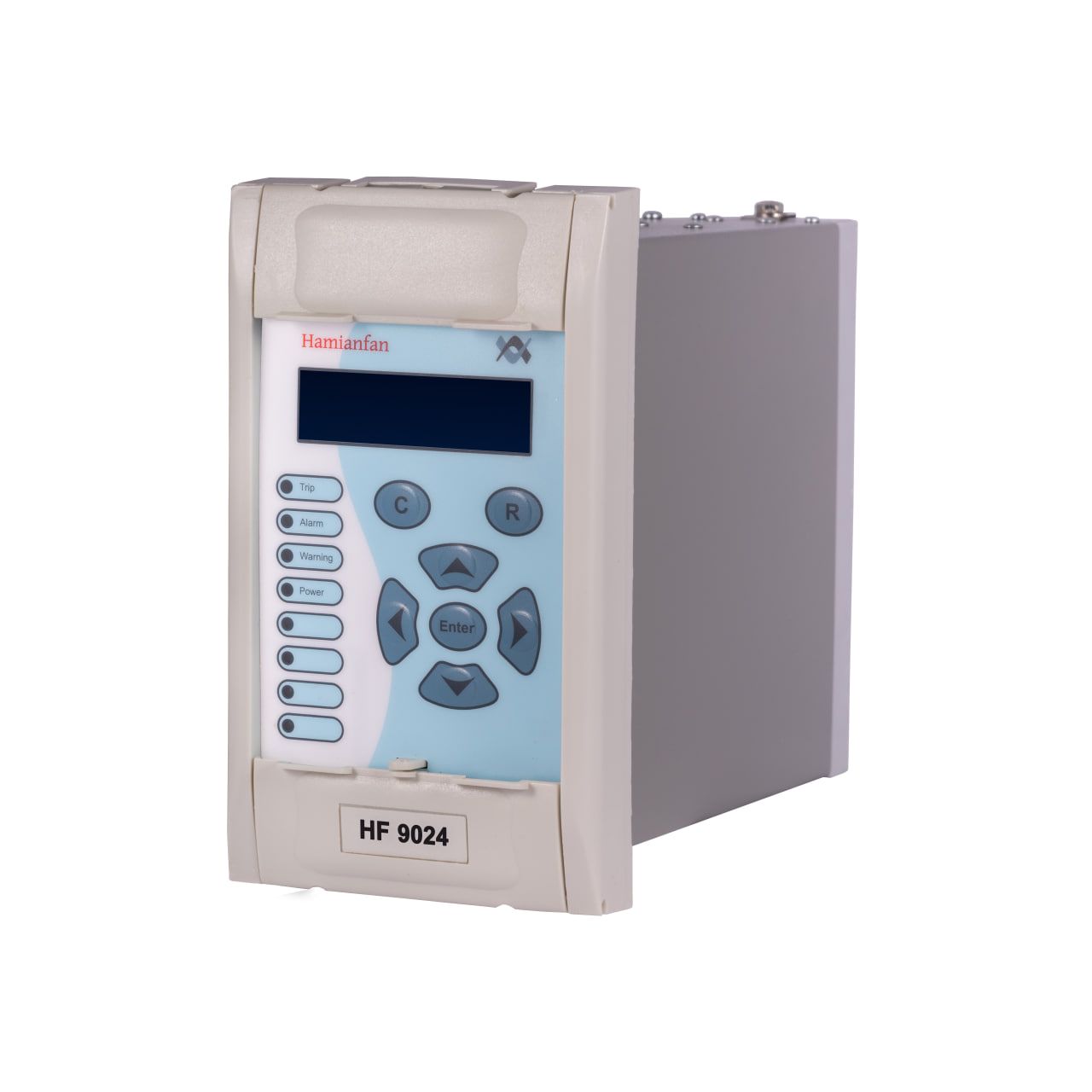

رله حفاظت افت/افزایش ولتاژ (HF9024)

رله حفاظت افت/افزایش ولتاژ (HF9024)

رله حفاظت ولتاژی HF9024 برای نظارت و کنترل سطح ولتاژ در سیستم‌های الکتریکی استفاده می‌شود. این رله‌ها در مواردی که ولتاژ از حد مجاز خارج شود (افزایشی و یا کاهشی) عمل می‌کند. این رله با ارائه حفاظت‌هایی نظیر حفاظت اضافه‌ولتاژ فاز، اضافه‌ولتاژ زمین و افت ولتاژ فاز، مانع از حضور ولتاژ غیرعادی می‌شود و از ایجاد خسارت به تجهیزات شبکه جلوگیری می‌کند.

ویژگی‌ها و تماس - رله حفاظت اضافه جریان

برای اطلاع در مورد این محصول لطفاً با شماره 02634024094 یا 09128851090 تماس بگیرید، یا با کلیک روی دکمه بالا پیام خود را در واتس‌اپ همیان‌فن بگذارید.

قابل اعتماد

عملکرد قابل اعتماد در شرایط مختلف

اندازه‌گیری و ثبت

اندازه‌گیری‌ها و سوابق کامل داده‌ها

ساده و انعطاف‌پذیر

رابط کاربری ساده و انعطاف‌پذیر

HMI و کامپیوتر

قابل تنظیم از طریق HMI یا کامپیوتر

ورودی‌ها و خروجی‌ها

  • پشتیبانی از ترانس جریان: با دو رنج استاندارد 1 آمپر و 5 آمپر برای سازگاری با انواع سیستم‌های اندازه‌گیری.
  • ۴ ورودی آنالوگ (PT-110VAC): جهت اتصال به ترانس‌های ولتاژ و جریان.
  • ۲ ورودی دیجیتال: برای دریافت فرمان‌ها یا سیگنال‌های خارجی.
  • ۵ خروجی دیجیتال قابل تنظیم: برای عملکردهای حفاظتی یا کنترلی.

قابلیت‌های حفاظتی و کنترلی

  • ۱ گروه تنظیماتی: برای پیکربندی ساده و سریع متناسب با نیاز پروژه.
  • کنترل خودکار: برای افزایش سرعت واکنش در شرایط بحرانی.
  • رله نظارتی: برای پایش و اعلام وضعیت سلامت عملکرد داخلی دستگاه.

ثبت اطلاعات و همگام‌سازی

  • ثبت وقایع: تا ۲۵۰ حادثه، ۲۵ خطا و ۵ رکورد اغتشاش برای تحلیل دقیق رخدادها.
  • همگام‌سازی زمانی (Time Synchronization): از طریق رایانه یا سیستم DCS جهت ثبت دقیق‌تر رویدادها.

نمایشگر و اعلان وضعیت

  • نمایشگر LCD دو ردیفه: با ۱۶ کاراکتر، مناسب برای نمایش اطلاعات کلیدی.
  • ۸ نشانگر LED قابل برنامه‌ریزی: جهت نمایش وضعیت رله، خطاها و هشدارها.

ارتباطات و استانداردها

  • پورت RS232 جلویی: برای دسترسی سریع مهندسی و تست.
  • پورت RS485 پشتی: برای برقراری ارتباط صنعتی پایدار.
  • پشتیبانی از Modbus RTU: برای یکپارچه‌سازی با سیستم‌های DCS یا SCADA.
  • استاندارد EN 60255-27: مطابق با الزامات بین‌المللی در حوزه رله‌های حفاظتی.

شرایط محیطی

  • عملکرد پایدار: در بازه دمایی ۱۵- تا ۶۰ درجه سانتی‌گراد مناسب برای شرایط صنعتی متنوع.

کدهای ANSI مرتبط

  • 27 / 59: حفاظت ولتاژ کم/زیاد فاز (حالت AND و OR)
  • 59N: حفاظت اضافه‌ولتاژ باقیمانده
  • 86: قفل رله خروجی

توابع حفاظتی

  • منطق بلاک‌کننده: امکان جلوگیری از عملکرد ناخواسته رله در شرایط خاص، برای ارتقای ایمنی و هماهنگی حفاظتی

استانداردها و تاییدیه‌ها

رضایت‌نامه‌ها و تقدیرنامه‌های کارفرمایان

🧠 معرفی نرم‌افزار SARA

نرم‌افزار SARA، یکی از ابزارهای اختصاصی شرکت همیان فن، با هدف ساده‌سازی و تسریع در فرآیند پیکربندی، پایش و به‌روزرسانی رله‌های حفاظتی طراحی شده است. این نرم‌افزار با رابط کاربری ساده، حرفه‌ای و کارآمد، امکان مدیریت جامع و دقیق عملکرد رله‌ها را برای کاربران فراهم می‌کند.

💡 قابلیت‌های نرم‌افزار

  • استخراج، ویرایش و ذخیره تنظیمات رله با فرمت استاندارد Xrio
  • نمایش فایل‌های Disturbance Record و تبدیل آن‌ها به فرمت COMTRADE
  • ثبت خودکار ۵ خطای آخر همراه با جریان لحظه‌ای و سیگنال‌های دیجیتال به مدت ۳ ثانیه
  • نمایش اطلاعات دقیق ۲۵ خطای اخیر
  • دسترسی به ۲۵۰ رخداد اخیر برای تحلیل بهتر
  • مشاهده زنده مقادیر آنالوگ و دیجیتال
  • امکان به‌روزرسانی نرم‌افزاری رله‌ها

🧰 کاربرد نرم‌افزار

این نرم‌افزار ابزاری قدرتمند برای مهندسان برق، تکنسین‌های پشتیبانی و متخصصان شبکه است که در نگهداری، پیکربندی و تحلیل عملکرد رله‌ها نقش کلیدی دارد.

📥 دانلود نرم‌افزار SARA

برای دریافت آخرین نسخه نرم‌افزار SARA می‌توانید از لینک‌های زیر استفاده کنید:
