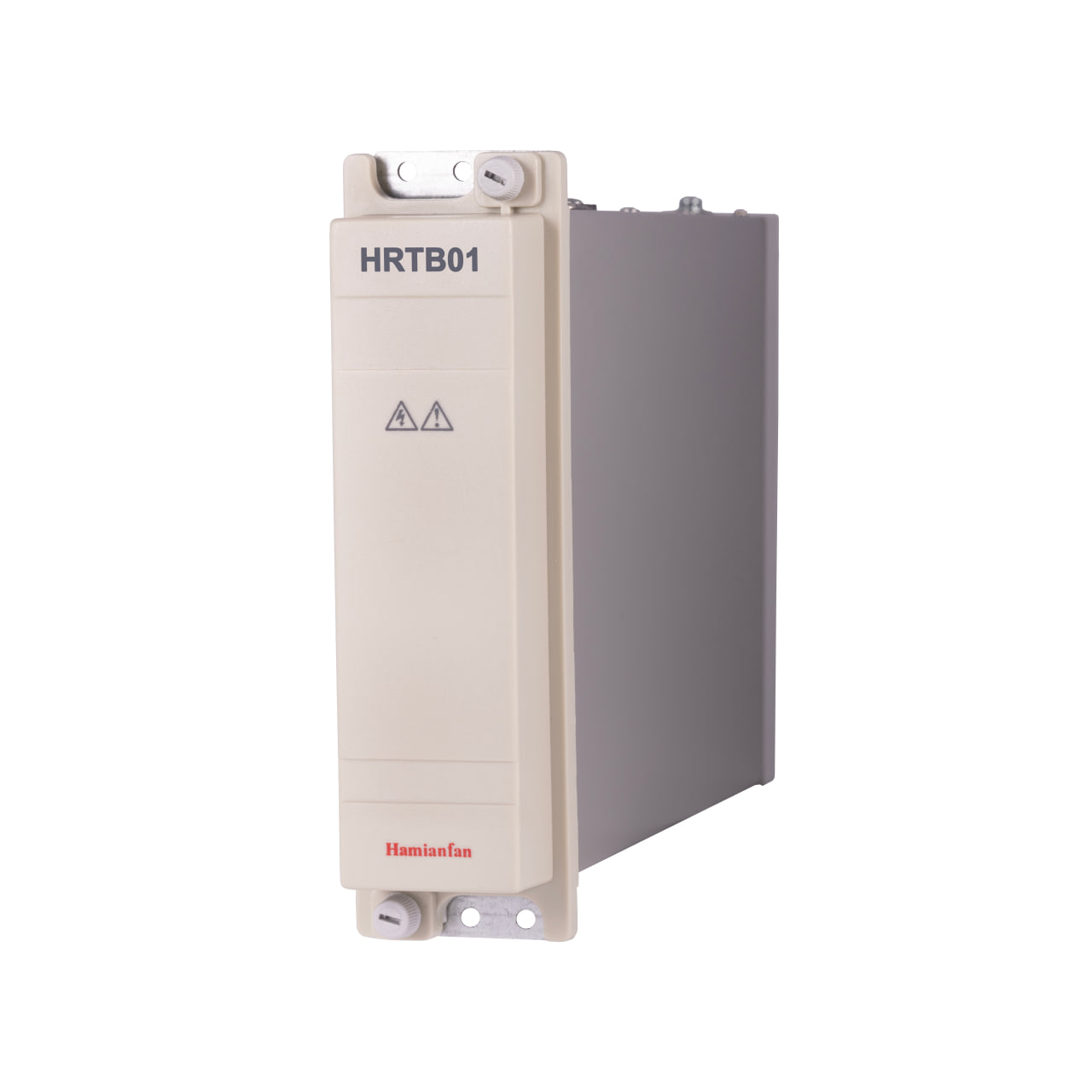

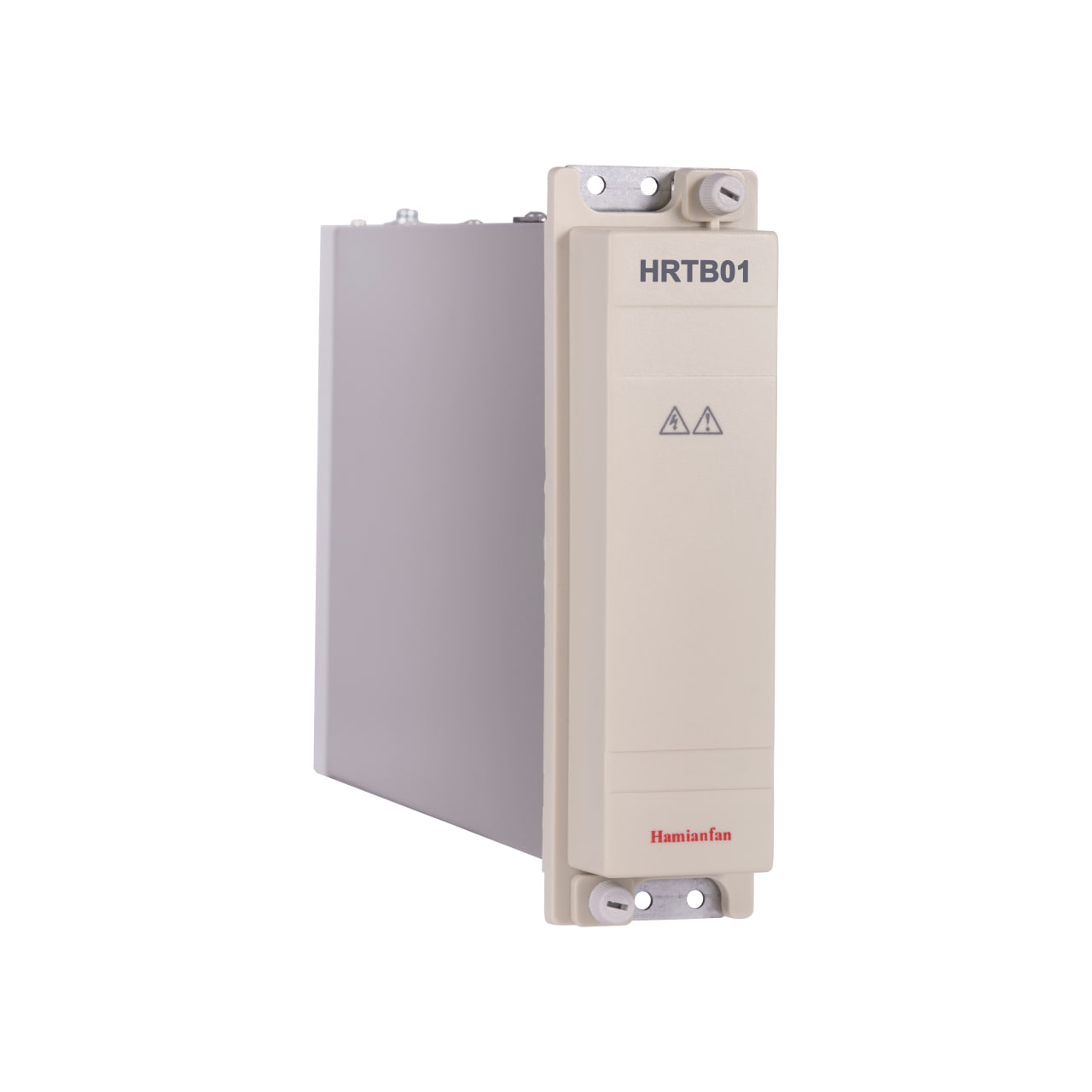

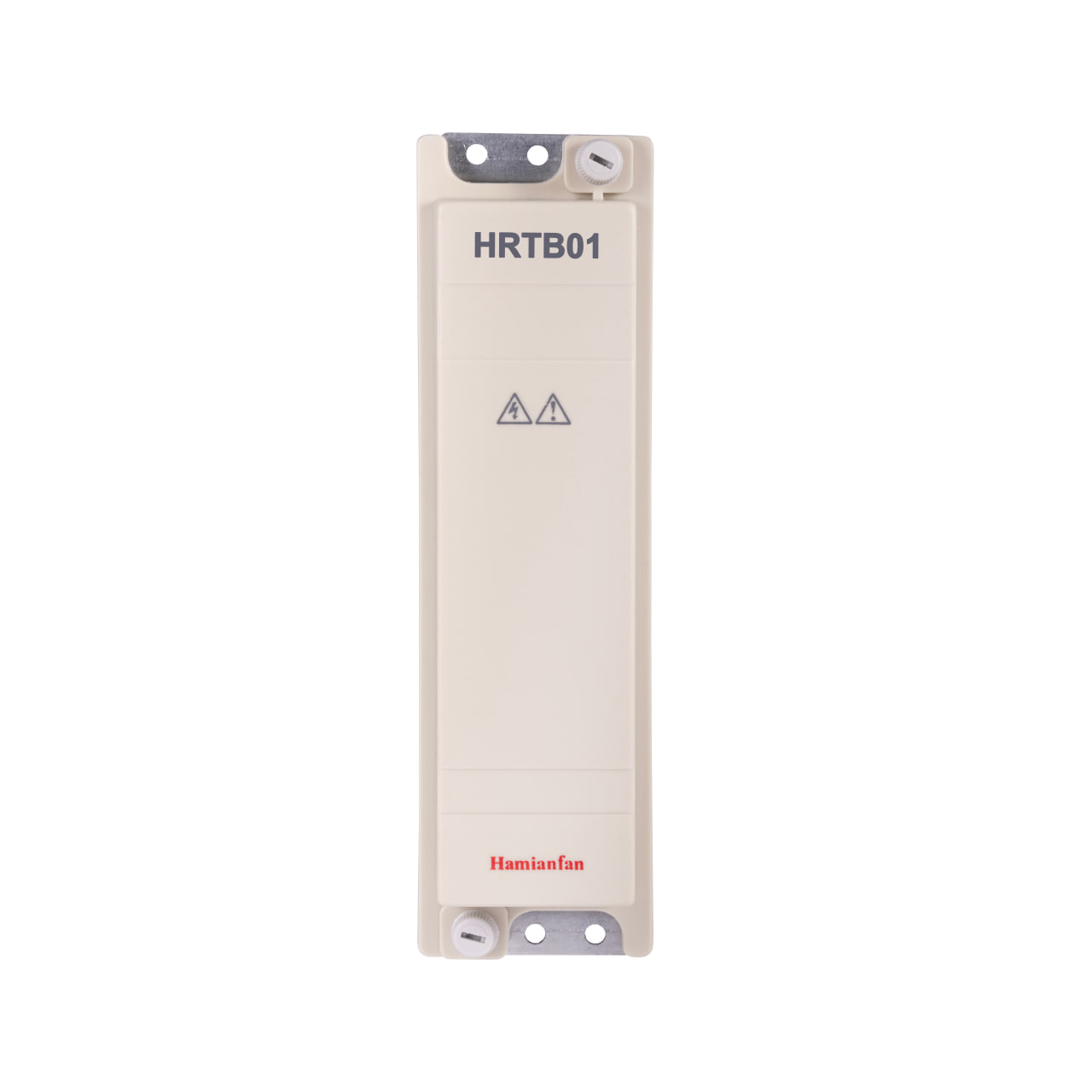

تست بلاک+تست پلاگ (HRTB01)

تست بلاک‌ها تجهیزاتی هستند که برای تست رله‌های حفاظتی و تجهیزات اندازه‌گیری در تابلوهای برق بکار می‌روند. تست بلاک ها بین رله حفاظتی و واسطه هایی نظیر ترانسفورمرهای جریان و ولتاژ روی خط، قرار می‌گیرند‌. از این رو به کمک آن‌ها می‌توان رله را از نظر الکتریکی به شکل کامل از تابلو جدا کرده و تست نمود.

تست بلاک‌ها به شکل ساده، سوکت‌هایی می‌باشند که در مسیر رله‌های حفاظتی قرار گرفته و این اجازه را به بهره‌بردار می‌دهند که به شکل موقت مسیر اصلی بین رله‌های حفاظتی و تجهیزات متصل به آن مانند ترانسفورمرهای جریان و ولتاژ و غیره را جدا کرده و تجهیزات تست مانند تجهیزات تزریق جریان، ولتاژ و تستر‌های رله را به آنها به شکل موقت متصل نماید تا عملیات تست رله‌ها و ترانسفورمر‌های اندازه‌گیری را انجام دهند.

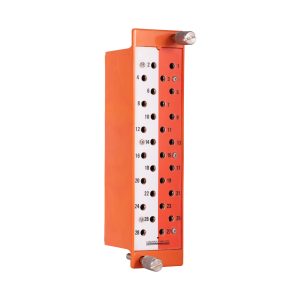

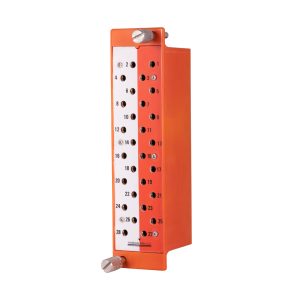

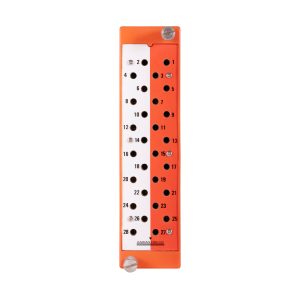

تست بلاک‌ها به طور کلی از دو بخش تشکیل می‌شوند: بخش ثابت که بروی تابلو نصب می‌گردند (Test Block) و بین رله حفاظتی و تجهیزات دیگر تابلو قرار می‌گیرند، و بخش دیگری که به تست پلاگ (Test Plug) مشهور هستند و به منظور تست رله یا ترانسفورمرهای اندازه‌گیری در داخل تست بلاک‌ها قرار می‌گیرند.
