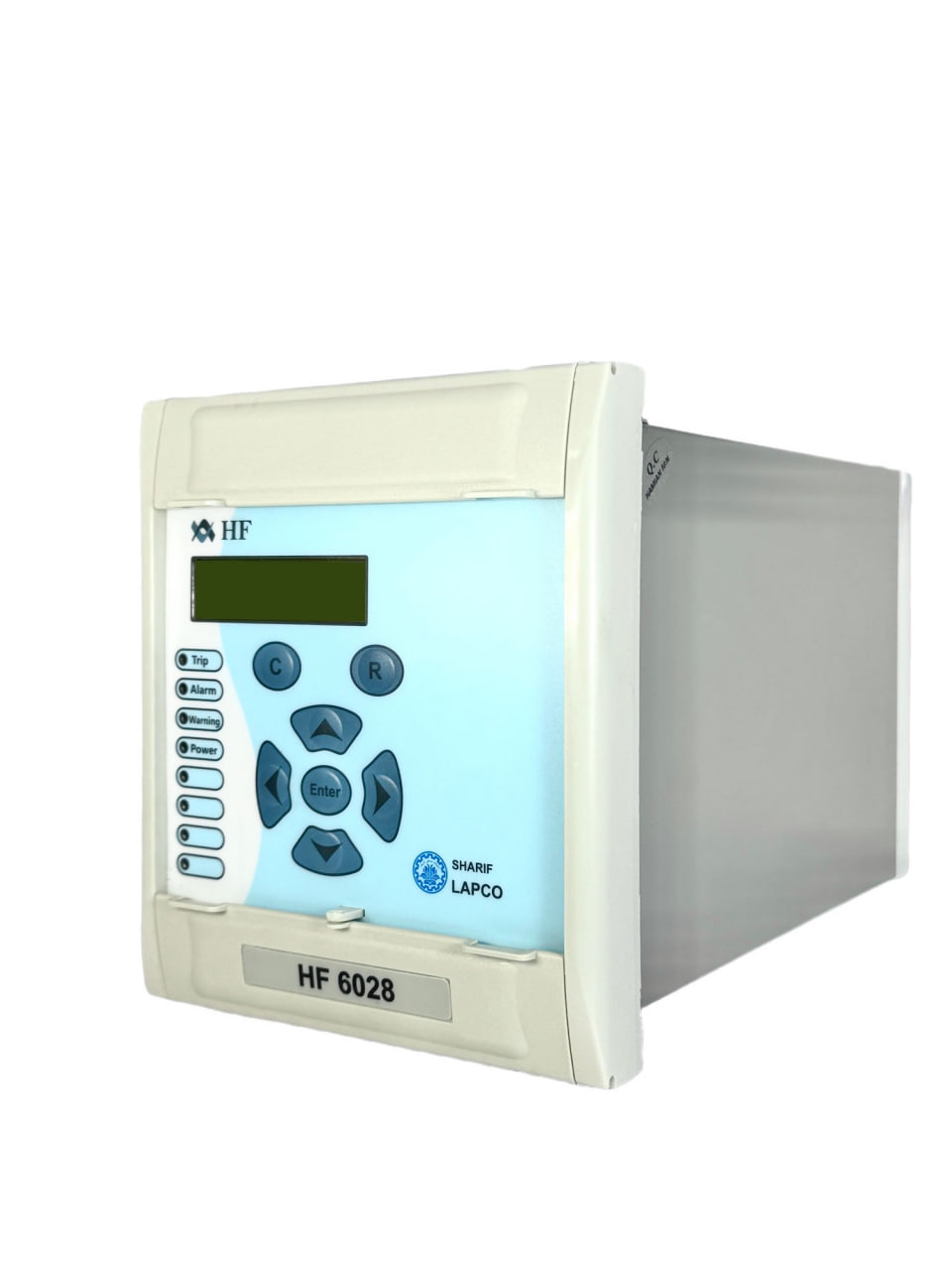

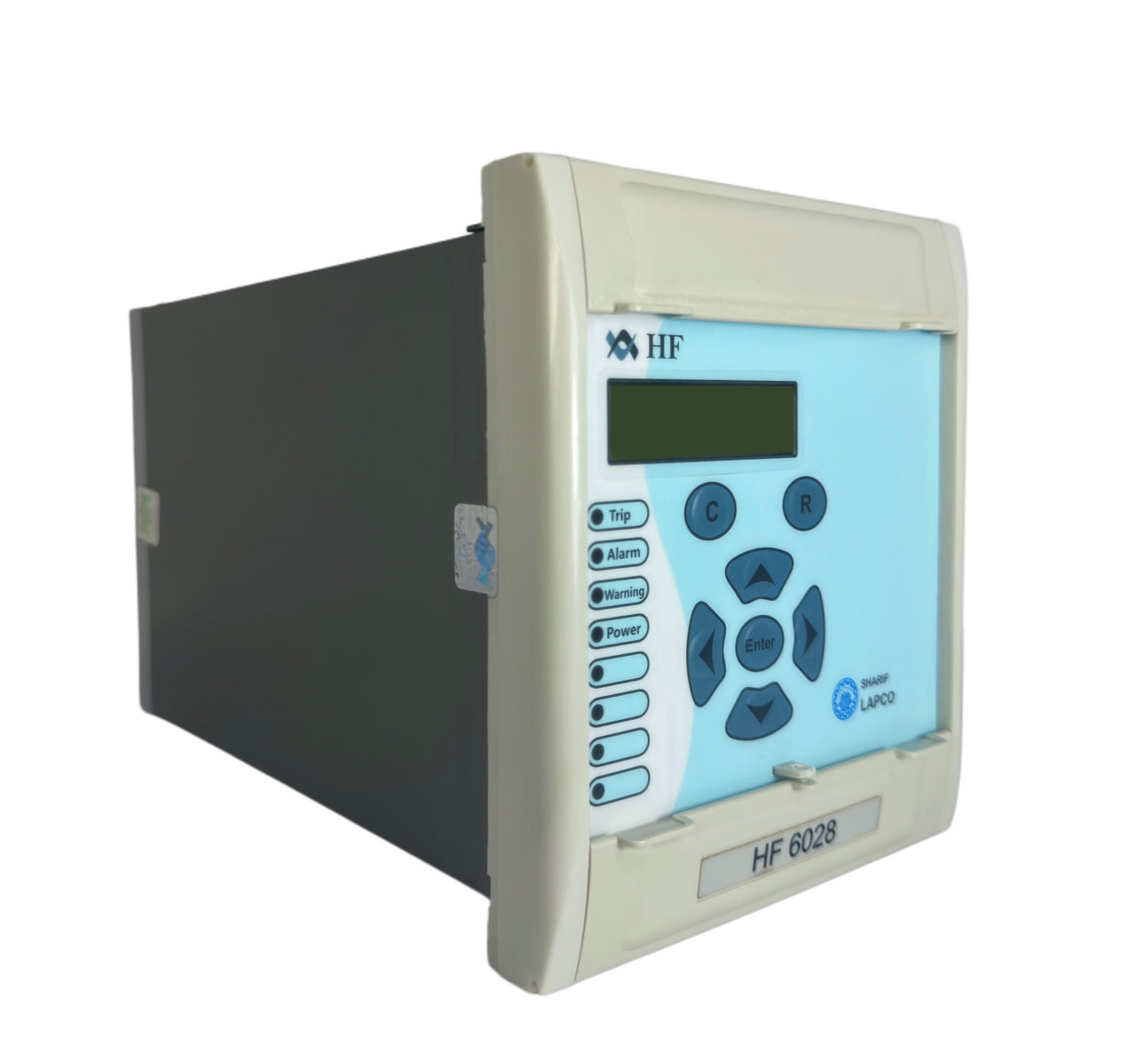

رله حفاظت دیفرانسیل (HF6028)
رله حفاظت دیفرانسیل HF6028 با تشخیص فوق العاده سریع خطا، عمر ترانسفورمرها را افزایش می دهد. یک ترانسفورمر گران ترین تجهیز در پست است و خرابی آن موجب بی برقی نواحی بزرگی از شبگه خواهد شد. به همین دلیل، اهمیت رله حفاظت دیفرانسیل HF6028 و تشخیص سریع خطا در حد چندین میلی ثانیه بر کسی پوشیده نیست. این رله با ارائه حفاظت دیفرانسیل، حفاظت خطای زمین محدود شده، حفاظت دمایی به عنوان حفاظت های اصلی و حفاظت های اضافه جریان به عنوان پشتیبان در زمان خطای خارجی، مانع از عبور جریان های بزرگ از سیم پیچی ها و آسیب به ترانسفورمر می شود. از این رله در حفاظت ترانسفورمرهای پست های فوق توزیع و صنایع می توان استفاده کرد.
برای اطلاع در مورد این محصول لطفاً با شماره 02634024094 یا 09128851090 تماس بگیرید، یا با کلیک روی دکمه بالا پیام خود را در واتس‌اپ همیان‌فن بگذارید.
عملکرد قابل اعتماد در شرایط مختلف
اندازه‌گیری‌ها و سوابق کامل داده‌ها
رابط کاربری ساده و انعطاف‌پذیر
قابل تنظیم از طریق HMI یا کامپیوتر
ورودی‌ها و اندازه‌گیری
- پشتیبانی از ترانس جریان با دو رنج 1 یا 5 آمپر، مناسب برای انواع کاربردهای حفاظتی.
- دارای ۸ ورودی آنالوگ (ولتاژ و جریان) با دقت بالا جهت اندازه‌گیری لحظه‌ای.
- مجهز به ۷ ورودی دیجیتال قابل پیکربندی برای دریافت فرمان‌های کنترلی.
- ۸ خروجی دیجیتال برای فرمان به تجهیزات جانبی یا ارسال هشدار.
- نمایش کامل و دقیق پارامترهای الکتریکی در هر لحظه.
تنظیمات و عملکرد حفاظتی
- پشتیبانی از ۴ گروه تنظیماتی مستقل با قابلیت سوئیچ آسان.
- قابلیت باز و بسته‌کردن کلید قدرت به‌صورت خودکار یا از راه دور.
- تمامی تنظیمات قابل انجام از طریق رابط کاربری HMI یا نرم‌افزار کامپیوتر.
- دارای رله نظارتی داخلی جهت پایش مداوم سلامت عملکرد دستگاه.
- قابلیت کنترل خودکار فرآیندهای حفاظتی و عملکردی.
نمایشگر و رابط کاربری

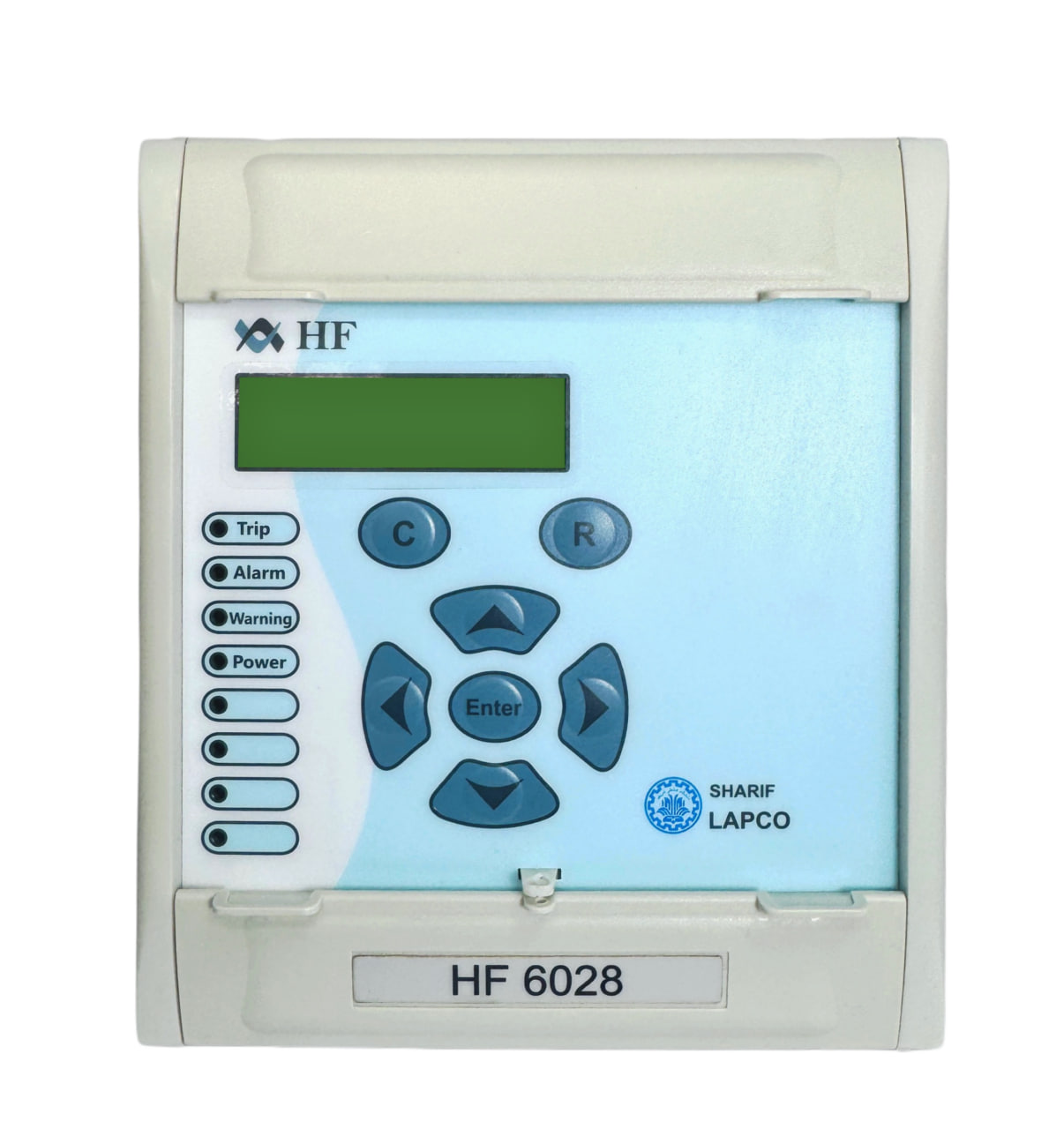

- نمایشگر LCD دو ردیفه ۱۶ کاراکتری برای ارائه اطلاعات کلیدی در لحظه.
- دارای ۴ عدد LED برای نمایش وضعیت رله و عملکردهای قابل‌برنامه‌ریزی.
ثبت، مانیتورینگ و آنالیز
- امکان ذخیره‌سازی تا ۲۵۰ رخداد، ۲۵ خطا و ۵ رکورد اغتشاش.
- مناسب برای تحلیل دقیق وقایع، تشخیص سریع و افزایش قابلیت اطمینان سیستم.
- یک مجموعه کامل برای مانیتورینگ، اندازه‌گیری و ثبت داده‌ها.
ارتباطات و یکپارچه‌سازی
- پورت RS232 در جلوی دستگاه برای پیکربندی سریع.
- پورت RS485 در پشت دستگاه برای اتصال دائم به سیستم‌های کنترلی.
- پشتیبانی از پروتکل ارتباطی Modbus RTU برای یکپارچه‌سازی با DCS یا اسکادا.
- قابلیت همگام‌سازی زمانی با رایانه یا سیستم DCS برای دقت بالا در ثبت وقایع.
پایداری، استاندارد و قابلیت اطمینان
- عملکرد پایدار در دمای محیطی ۱۵- تا ۶۰ درجه سانتی‌گراد.
- مطابق با استاندارد بین‌المللی EN 60255-27.
- طراحی شده با تمرکز بر ساده‌سازی، انعطاف‌پذیری و قابلیت اطمینان بالا.
✅ کدهای ANSI مرتبط:
- 87T: حفاظت دیفرانسیل ترانسفورماتور
- 87N: حفاظت خطای زمین محدود شده (REF)
- 50P / 51P: حفاظت اضافه جریان فاز
- 50N / 51N: حفاظت اضافه جریان نوترال (جمع سه فاز)
- 50G / 51G: حفاظت اضافه جریان زمین
- 50Q / 51Q: حفاظت اضافه جریان توالی منفی
- 49: حفاظت اضافه بار حرارتی
- 50BF: حفاظت خرابی کلید
- 74TC: نظارت بر مدار تریپ
- 60CTS: نظارت بر ترانسفورمر جریان (CT)
⚙️ توابع حفاظتی:
- نظارت بر ترانسفورماتور جریان (CT) جهت جلوگیری از عملکرد اشتباه در شرایط CT باز
- امکان تعریف معادلات منطقی اختصاصی جهت سناریوهای حفاظتی خاص
- تایمرهای کمکی جهت کنترل تأخیر عملکرد در شرایط خاص
- تشخیص جهت چرخش فاز (ساعت‌گرد و پادساعت‌گرد)
- تست و بررسی عملکرد رله‌های خروجی برای اهداف نگهداری
- تشخیص جریان هجومی اولیه به‌ویژه در ترانسفورماتورها
- نظارت و فرمان کنترلی بر کلید قدرت (Local / Remote)
🔍 نکته: رله HF6028 با قابلیت‌های پیشرفته حفاظتی، گزینه‌ای ایده‌آل برای محیط‌های صنعتی حساس و زیرساخت‌های پست‌های فشار متوسط و قوی است.
🔹 معرفی و مشخصات کلی
🔹 راهنماها و دستورالعمل‌های کاربری
- 📖 دانلود راهنمای کامل (راهنمای کاربری)
- 🧭 مشاهده و دانلود راهنمای منو
- 🚀 دانلود راهنمای سریع نصب و راهاندازی
🔹 دیاگرام‌ها و سیم‌کشی
🔹 عملکرد حفاظتی و تست
📄 گواهینامه‌ها، استانداردها و رضایت‌نامه‌ها
🛡️ استانداردها و تاییدیه‌ها
- ✅ تأییدیه توانیر:
مشاهده و دانلود فایل - 🧪 گزارش تایپ تست:
مشاهده و دانلود گزارش - 🔬 گزارش فانکشنال تست:
مشاهده و دانلود گزارش
🤝 رضایت‌نامه‌ها و تقدیرنامه‌های کارفرمایان
- 📄 شرکت برق منطقه‌ای فارس:
مشاهده و دانلود رضایت‌نامه - 📄 شرکت توزیع نیروی برق تهران بزرگ:
مشاهده و دانلود رضایت‌نامه
نرم‌افزار تنظیمات رله SARA
نرم‌افزار SARA، یکی از ابزارهای اختصاصی شرکت همیان فن، با هدف ساده‌سازی و تسریع در فرآیند پیکربندی، پایش و به‌روزرسانی رله‌های حفاظتی طراحی شده است. این نرم‌افزار با رابط کاربری ساده، حرفه‌ای و کارآمد، امکان مدیریت جامع و دقیق عملکرد رله‌ها را برای کاربران فراهم می‌کند.
ویژگی‌ها و کاربردها:
- 💾 استخراج، ویرایش و ذخیره تنظیمات رله با فرمت استاندارد Xrio
- 📊 نمایش فایل‌های Disturbance Record و تبدیل آن‌ها به فرمت COMTRADE
- 🔁 ثبت خودکار ۵ خطای آخر همراه با جریان لحظه‌ای و سیگنال‌های دیجیتال به مدت ۳ ثانیه
- 📉 نمایش اطلاعات دقیق ۲۵ خطای اخیر
- 📆 دسترسی به ۲۵۰ رخداد اخیر برای تحلیل بهتر
- 🔎 مشاهده زنده مقادیر آنالوگ و دیجیتال
- ♻️ امکان به‌روزرسانی نرم‌افزاری رله‌ها
این نرم‌افزار ابزاری قدرتمند برای مهندسان برق، تکنسین‌های پشتیبانی و متخصصان شبکه است که در نگهداری، پیکربندی و تحلیل عملکرد رله‌ها نقش کلیدی دارد.
